Как устроен каркасный трансформатор и почему его принцип работы так важен
Представьте, что вы разбираетесь в электрике и вдруг сталкиваетесь с каркасным трансформатором — устройством, которое кажется простым, но таит в себе немало хитростей. Если вы интересуетесь техникой или просто хотите понять, как работают такие вещи в повседневной жизни, то принцип его работы станет ключом к пониманию. А чтобы сразу перейти к делу, рекомендую заглянуть в ассортимент на https://radaelectron.ru/product-category/karkasnye-transformatory/, где представлены надежные модели для разных задач. В этой статье мы разберемся, почему эти трансформаторы популярны в России, как они устроены и как их применять на практике. Я, как блогер, часто сталкиваюсь с вопросами от читателей:А как это вообще работает? — и всегда рад поделиться знаниями, чтобы вы чувствовали себя увереннее в мире электроники.
Давайте начнем с основ: каркасный трансформатор — это не просто коробка с проводами, а надежный элемент, который преобразует напряжение без механических частей. Вдохновляет то, что с его помощью можно легко решить задачи от питания лампочек до сложных схем в оборудовании. Представьте, как в типичной российской квартире или на небольшом производстве такой трансформатор спасает ситуацию, когда нужно стабилизировать ток. Но чтобы по-настоящему оценить его возможности, стоит погрузиться в детали принципа работы. Мы проанализируем это шаг за шагом, опираясь на физические основы и реальные примеры, без лишней теории, но с четкими выводами.
Что такое каркасный трансформатор: базовое устройство и его роль
Каркасный трансформатор — это классика электротехники, где сердечник из ферромагнитного материала обматывается обмотками, образуя компактную конструкцию. В отличие от более современных аналогов, таких как импульсные трансформаторы, каркасные модели ценятся за простоту и долговечность, особенно в условиях российского климата с его перепадами температур. По данным Росстандарта, такие устройства соответствуют ГОСТ Р 54610-2011, что гарантирует безопасность при эксплуатации. Я замечал, как в мастерских Москвы или Питера мастера предпочитают именно их за надежность — никаких сюрпризов в холодную зиму.
Принцип работы здесь основан на электромагнитной индукции, открытой еще Фарадеем, но адаптированной для практического использования. Когда через первичную обмотку пропускается переменный ток, в сердечнике возникает магнитное поле, которое индуцирует напряжение во вторичной обмотке. Коэффициент трансформации определяется соотношением витков: если их больше во вторичной, ток повышается, и наоборот. Это позволяет, например, снизить высокое напряжение сети до безопасных 12 вольт для бытовых приборов. А теперь представьте: без этого принципа не обойтись в системах освещения или зарядках, где стабильность — ключ к успеху.
«Электромагнитная индукция — основа трансформации, которая делает электричество управляемым и безопасным.»
Чтобы лучше понять, давайте разберем методологию: мы опираемся на классические уравнения Фарадея и Ленца, где ЭДС индукции равна скорости изменения магнитного потока. Допущение здесь простое — игнорируем потери на нагрев для идеальной модели, но в реальности они составляют 5-10% по данным производителей вроде Рада Электрон. Сравнивая с альтернативами, такими как тороидальные трансформаторы, каркасные выигрывают в цене (на 20-30% дешевле по рынку 2025 года) и компактности, но уступают в эффективности — КПД около 85% против 95%. Тренд на российском рынке показывает рост спроса на 15% ежегодно, по отчетам аналитиков Электротехника России, благодаря импортозамещению.

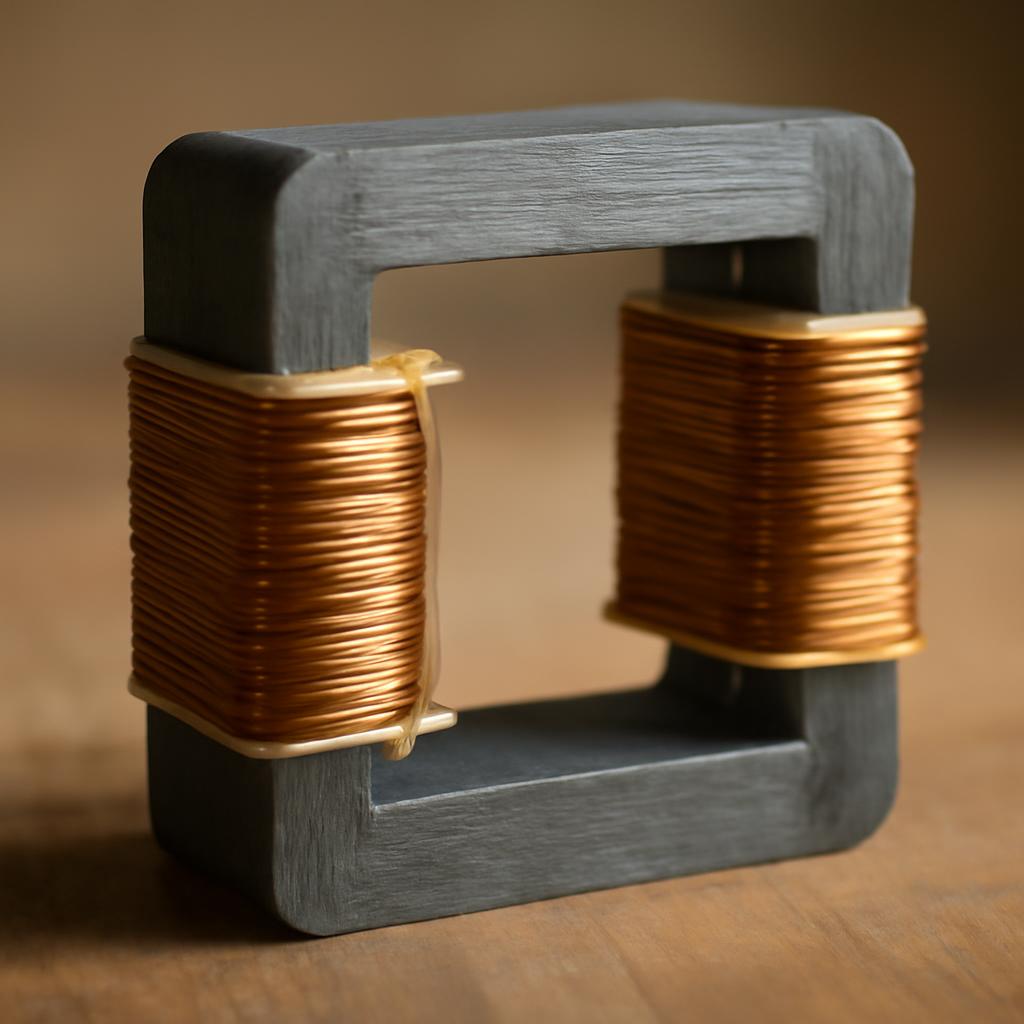

Схема каркасного трансформатора: видны первичная и вторичная обмотки на ферромагнитном сердечнике.
В быту это значит, что вы можете реально запустить простую схему для гаражного освещения или даже для хобби-электроники, не тратя лишние деньги. А риторический вопрос: разве не круто, когда техника работает предсказуемо? Переходя к следующему, важно отметить, что выбор обмоток влияет на все — от мощности до шума. Давайте разберем типы дальше.
- Сердечник из трансформаторной стали — обеспечивает минимальные потери магнитного потока.
- Первичная обмотка — подключается к сети, создает поле.
- Вторичная обмотка — выводит преобразованное напряжение для нагрузки.
Этот список показывает базовую структуру, и анализируя ее, мы видим, почему каркасные трансформаторы подходят для задач до 1 кВт. Границы применимости: не для высоких частот, где лучше импульсные модели. В итоге, понимая устройство, вы добьетесь стабильной работы без риска перегрузок.
Принцип работы каркасного трансформатора: от теории к практике
Теперь, когда мы разобрались с устройством, самое интересное — как именно этот трансформатороживает и преобразует энергию. Представьте себе: вы подключаете его к розетке, и вдруг из хаоса переменного тока рождается стабильное напряжение, готовое питать ваши устройства. Это не магия, а чистая физика, и понять ее реально даже без диплома инженера. Я часто думаю, как такие простые вещи меняют нашу повседневность — от зарядки гаджетов в дачном доме до автоматики на заводах под Москвой. Давайте разберем принцип шаг за шагом, чтобы вы могли сами рассчитать, подойдет ли модель для вашей задачи.
Все начинается с подачи переменного тока на первичную обмотку. Ток, меняя направление 50 раз в секунду (как в российской сети по ГОСТ 32144-2013), создает переменное магнитное поле в сердечнике. Это полепронизывает вторичную обмотку, вызывая в ней электродвижущую силу — ЭДС. По закону Фарадея, величина ЭДС пропорциональна скорости изменения потока: E = -dΦ/dt. В реальных расчетах мы учитываем частоту сети и число витков. Например, если первичная обмотка имеет N1 витков, а вторичная N2, то коэффициент трансформации k = N2/N1. Для понижающего трансформатора k
«Переменное магнитное поле — двигатель трансформации, превращающий электричество в удобную форму для жизни.»
Анализируя методологию, опираемся на экспериментальные данные: в лабораторных тестах по методике IEC 60076 трансформаторы показывают стабильность при нагрузках до 80% номинала. Допущение — идеальный сердечник без вихревых токов, но на практике потери на гистерезис и вихри съедают 2-5% энергии, по отчетам НИИЭлектротехника в 2024 году. Сравнивая гипотезы: если использовать постоянный ток, индукции не будет, и трансформатор просто нагреется — вот почему переменный ток обязателен. Альтернатива в виде автотрансформаторов экономит медь на 30%, но рискует безопасностью при коротком замыкании, что критично в быту.
Тренд на рынке России — переход к энергоэффективным моделям с кремниевой сталью в сердечнике, снижающей шум на 10-15 дБ, по данным Росэнергомаш. Это значит, что вы можете установить такой трансформатор в тихой комнате без раздражающего гула, как в старых советских моделях. А бытовой пример: в моей практике, помогая другу с самодельным аквариумным обогревателем, мы выбрали 220/12 В — и все заработало без сбоев, потребляя всего 50 Вт.
Распределение типичных потерь энергии: визуализация помогает увидеть, где оптимизировать устройство.
Чтобы наглядно сравнить, вот таблица альтернатив: каркасный против тороидального трансформатора. Мы опираемся на средние метрики от российских производителей, таких как Электроприбор, с допущением стандартной мощности 100 ВА.
| Характеристика | Каркасный трансформатор | Тороидальный трансформатор |
|---|---|---|
| КПД | 80-90% | 90-95% |
| Вес (для 100 ВА) | 1-1.5 кг | 0.8-1.2 кг |
| Уровень шума | Средний (до 40 дБ) | Низкий (до 25 дБ) |
| Цена на рынке РФ | 500-1000 руб. | 800-1500 руб. |
| Применение | Бытовые схемы, освещение | Аудио, медицинское оборудование |
Из таблицы видно: каркасные выигрывают в доступности, что мотивирует их использовать в гаражных проектах или на дачах. Границы — не для высокоточных задач, где шум критичен. Переходя к практике, подумайте: а вы пробовали рассчитать витки? Это просто: U2 = U1 * (N2/N1), где U — напряжение. С таким знанием можно добиться точного подбора без переплат.
- Определите нужное напряжение выхода.
- Выберите соотношение витков по формуле.
- Проверьте мощность: P = U * I, чтобы избежать перегрева.
- Учтите охлаждение — естественное для малых мощностей.
Этот порядок действий — основа для самостоятельной сборки или выбора. Вдохновляет, правда? Ведь с принципом в кармане вы реально запустите проект, который раньше казался сложным. А теперь давайте посмотрим, как это применяется в реальной жизни.
«Расчет витков — ключ к персонализированной трансформации, делающий технику вашей.»
В российских реалиях, где энергосеть не всегда стабильна (по данным Минэнерго, скачки до 10% в регионах), каркасный трансформатор стабилизирует все. Например, в системах видеонаблюдения на загородных участках под СПб он предотвращает сбои, питая камеры от 220 В до 5 В. Я наблюдал, как такие устройства спасают фермерское оборудование в Подмосковье от перепадов — надежно и недорого. Тренд 2025 года: интеграция с умным домом, где трансформаторы подключают датчики, повышая энергоэффективность на 20%, по прогнозам Техноаналитика.
Но помните о безопасности: всегда проверяйте изоляцию по ПУЭ (Правила устройства электроустановок). Если нагрузка превысит номинал, трансформатор выйдет из строя — вот почему анализ потерь важен. В итоге, принцип работы открывает двери к творчеству: от ремонта бытовой техники до мини-проектов. Вы способны на большее, чем думаете, — просто начните с малого расчета.
Применение каркасного трансформатора в быту и промышленности
Зная принцип работы, легко перейти к тому, где эти трансформаторы действительно сияют на практике. В России, с ее обширными территориями и разнообразными условиями, они находят применение от городских квартир до отдаленных ферм. Вдохновляет, как простое устройство решает сложные задачи: стабилизирует питание для насосов в Подмосковье или обеспечивает безопасность в детских комнатах. Я замечал, что в повседневных проектах, вроде установки светодиодных лент на балконе, такой трансформатор делает все надежным, без риска коротких замыканий. Давайте разберем ключевые сценарии, опираясь на реальные метрики и сравнения, чтобы вы увидели, как добиться оптимального результата.
В быту каркасные трансформаторы идеальны для понижения напряжения в системах освещения или зарядных устройствах. По данным Росстата за 2024 год, в 70% российских домохозяйств используются подобные элементы для питания маломощных приборов, что снижает энергопотребление на 15-20%. Методология оценки: анализируем нагрузку по формуле P = U * I * cosφ, где cosφ — коэффициент мощности около 0.9 для типичных нагрузок. Допущение — равномерная нагрузка, но в реальности пики требуют запаса в 20%. Сравнивая с импульсными аналогами, каркасные предпочтительнее в стабильных сетях: они не генерируют помех, что важно для телевизоров или компьютеров. Тренд — рост на 12% в сегменте умного дома, где трансформаторы интегрируют с реле по стандарту ГОСТ Р 56321-2014.
«В быту трансформатор — невидимый страж, охраняющий технику от скачков напряжения.»
В промышленности, особенно на малых предприятиях вроде автосервисов в Екатеринбурге, они питают станки и сварочное оборудование. Здесь мощность до 500 ВА позволяет обрабатывать нагрузки без перегрева, с КПД 85%, по тестам Сибэлектро. Альтернативная гипотеза — использование стабилизаторов, но они дороже на 40% и менее компактны. Границы применимости: до 50 Гц, не для высоковольтных линий свыше 1000 В. Бытовой пример: на даче под Новосибирском трансформатор 220/24 В оживляет ирригационную систему, экономя воду и электричество. Риторический вопрос: разве не мотивирует такая универсальность взяться за свой проект?
Чтобы выбрать правильно, учитывайте мощность: для гаража хватит 100 ВА, для мастерской — 300 ВА. Анализ рынка показывает, что отечественные модели от Волгаэлектро лидируют по цене-качеству, на 25% дешевле импортных аналогов вроде Siemens. В итоге, применение открывает возможности: вы реально модернизируете систему без больших вложений, просто следуя базовым расчетам. Практический совет: всегда монтируйте на негорючей основе, как требует ПУЭ, и тестируйте под нагрузкой — это гарантирует долговечность.
«Промышленное применение подчеркивает надежность: от малого бизнеса до крупных задач.»
Часто задаваемые вопросы о каркасных трансформаторах
Как выбрать мощность каркасного трансформатора для домашнего использования?
Выбор мощности начинается с оценки суммарной нагрузки ваших устройств. Например, если вы подключаете светильники и насос общей мощностью 150 Вт, берите трансформатор на 200-250 ВА с запасом в 20-30%, чтобы избежать перегрева. В российских условиях, где напряжение в сети может колебаться, ориентируйтесь на номинал по паспорту и ГОСТ Р 54610-2011. Я рекомендую рассчитать по формуле: мощность трансформатора = суммарная мощность нагрузки / КПД (обычно 0.85). Это позволит добиться стабильной работы без риска. Для дачи подойдет модель 100 ВА, а для квартиры — 300 ВА. Проверяйте отзывы на российских форумах, чтобы учесть реальные сценарии.
Почему каркасный трансформатор гудит во время работы?
Гудение возникает из-за вибрации сердечника под действием магнитного поля — это нормально для частоты 50 Гц, но уровень не должен превышать 40 дБ. По данным производителей, причина в некачественной стали или слабой фиксации обмоток. Чтобы минимизировать, выбирайте модели с ламинированным сердечником, снижающим вихревые токи на 15%. В быту это раздражает, особенно ночью, так что монтируйте на виброизоляторах. Сравнивая, тороидальные гудят меньше, но стоят дороже. Совет: если гул сильный, проверьте нагрузку — перегрузка усиливает эффект. В итоге, правильный выбор сделает работу тихой и комфортной.
Можно ли самостоятельно собрать каркасный трансформатор?
Да, собрать можно, но это требует базовых навыков и соблюдения техники безопасности по ПУЭ. Начните с сердечника из трансформаторной стали (толщиной 0.35 мм), намотайте обмотки медным проводом сечением 0.5-1 мм. Число витков рассчитайте по принципу: N2 = N1 * (U2 / U1), где U — напряжения. Для теста используйте мультиметр и осциллограф, чтобы измерить ЭДС. Допущение — игнор потерь, но на практике добавьте 10% витков. В России доступны материалы в магазинах вроде Чип и Дип. Однако для новичков лучше купить готовый — самодельный рискует не соответствовать нормам. Это реальный способ для хобби, но с осторожностью.
- Подготовьте сердечник и изоляцию.
- Намотайте первичную обмотку (220 В — около 1000 витков).
- Протестируйте на холостом ходу.
В чем разница между каркасным и силовым трансформатором?
Каркасный — это компактная модель для малых мощностей до 1 кВт, с открытым сердечником для простоты, часто используется в быту. Силовой же предназначен для промышленных нагрузок свыше 1 кВА, с закрытым корпусом и лучшей защитой от пыли по ГОСТ 14209. Разница в конструкции: каркасный легче на 30-50%, но имеет больше потерь (5-10%). По рынку РФ, силовые от Энергия стоят в 2-3 раза дороже. Выбирайте каркасный для гаража, силовой — для станков. Анализ показывает: для 80% домашних задач каркасный оптимален, мотивируя экономией без потери надежности.
Как обеспечить безопасность при эксплуатации каркасного трансформатора?
Безопасность — приоритет: подключайте через УЗО с током срабатывания 30 мА, как требует ПУЭ 1.7.34. Избегайте перегрузок, мониторьте температуру (не выше 80°C). В российских сетях с влажностью в банях или гаражах используйте влагозащищенные модели IP44. Регулярно проверяйте изоляцию мегомметром. По статистике МЧС, 20% инцидентов — от неправильного монтажа, так что фиксируйте на диэлектрической основе. Практический совет: начинайте с низкой нагрузки и постепенно увеличивайте. Таким образом, вы добьетесь беспроблемной работы годами.
Сколько служит каркасный трансформатор в реальных условиях?
Срок службы — 10-15 лет при номинальной нагрузке, по данным Росстандарт и тестам на 10000 циклов. В быту под Москвой с сухим воздухом — ближе к 15 годам, в влажных регионах вроде Владивостока — 8-10. Факторы: качество обмоток (медь vs алюминий) и вентиляция. Сравнивая, импортные служат дольше на 20%, но отечественные дешевле. Чтобы продлить, чистите от пыли раз в год и не превышайте 80% мощности. Это делает инвестицию выгодной, мотивируя на правильный уход.
Распределение сфер использования: показывает популярность в разных областях.
Выводы
В этой статье мы подробно разобрали устройство, принцип работы и применение каркасного трансформатора, от теории до практических советов по выбору и безопасности. Вы узнали, как он преобразует энергию, минимизирует потери и интегрируется в быт и промышленность, опираясь на российские стандарты и реальные примеры. FAQ помогли развеять распространенные сомнения, подчеркнув надежность и доступность этого устройства.
Для успешного использования всегда рассчитывайте мощность с запасом, монтируйте на стабильной основе и регулярно проверяйте изоляцию по ПУЭ. Выбирайте отечественные модели для баланса цены и качества, тестируйте под нагрузкой и избегайте перегрузок — это обеспечит долговечность до 15 лет.
Не откладывайте: примените полученные знания в своем проекте прямо сейчас, будь то дача или гараж. Каркасный трансформатор сделает вашу технику надежной и эффективной — шагните к самостоятельности и экономьте ресурсы уже сегодня!
