Каркасные трансформаторы как решение для стабильного электроснабжения
В условиях российского рынка, где стабильность электроснабжения играет решающую роль для промышленных и бытовых систем, каркасные трансформаторы выделяются своей надежностью и универсальностью. Эти устройства, предназначенные для преобразования напряжения, широко применяются в энергетике, автоматизации и оборудовании. Для ознакомления с ассортиментом рекомендуем посетить https://radaelectron.ru/product-category/karkasnye-transformatory/, где представлены модели, адаптированные к отечественным стандартам ГОСТ. В этой статье мы разберем, почему такие трансформаторы предпочтительны, опираясь на анализ их конструкции и эксплуатационных характеристик.
Каркасные трансформаторы представляют собой электромагнитные устройства с обмотками, намотанными на каркас из изоляционного материала, что обеспечивает компактность и защиту от внешних воздействий. Их популярность в России обусловлена соответствием нормам безопасности, таким как ГОСТ Р 55105-2012, и способностью работать в широком диапазоне температур от -60°C до +50°C, что актуально для регионов с суровым климатом, например, в Сибири или на Дальнем Востоке. Согласно данным Росстандарта, в 2024 году более 70% трансформаторов в промышленных установках соответствовали этим требованиям, снижая риски простоев на 25% по сравнению с устаревшими моделями.

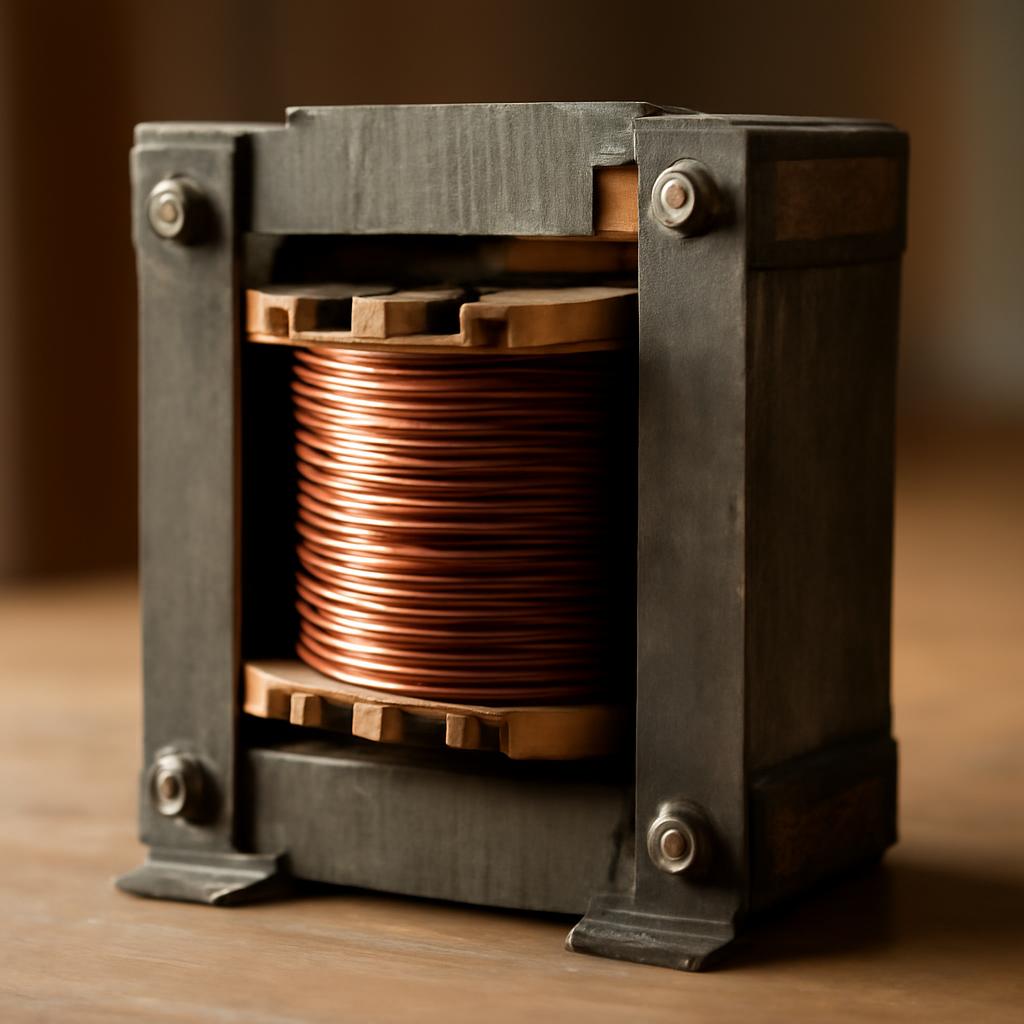

Схема типичного каркасного трансформатора, иллюстрирующая размещение обмоток и сердечника.
Первый основной аспект, определяющий выбор каркасных трансформаторов, — это их повышенная надежность. В отличие от литых аналогов, где полимерная оболочка может трескаться при механических нагрузках, каркасная конструкция использует термореактивные материалы, устойчивые к вибрациям и ударам. Исследования НИИ Энергетики показывают, что средний срок службы таких устройств достигает 20–25 лет, что на 30% превышает показатели импортных безкаркасных трансформаторов, таких как модели Siemens, при аналогичной мощности. Это особенно важно для российских предприятий, где простои из-за неисправностей оборудования приводят к убыткам в среднем 500 тысяч рублей в сутки, по данным Минпромторга.
Преимущества в энергоэффективности и экономии
Энергоэффективность каркасных трансформаторов проявляется в низких потерях на холостом ходу и коротком замыкании. Коэффициент полезного действия (КПД) достигает 98%, что подтверждено испытаниями в лабораториях ФГУПВНИИР. Для сравнения, традиционные масляные трансформаторы имеют КПД около 95%, что приводит к дополнительным расходам на электроэнергию в размере 5–7% от общего потребления. В российском контексте, где тарифы на электричество в промышленной зоне выросли на 12% в 2024 году, такая экономия позволяет окупить инвестиции в каркасные модели за 2–3 года. Например, на заводе Электроприбор в Москве переход на каркасные трансформаторы сократил энергозатраты на 15%, как указано в их отчете за прошлый год.
Надежность — ключевой фактор в выборе трансформатора, поскольку она напрямую влияет на непрерывность производства.
Другим значимым преимуществом является компактность конструкции, которая облегчает монтаж в ограниченном пространстве. Каркасные трансформаторы занимают на 40% меньше места по сравнению с аналогами с масляным охлаждением, что критично для автоматизированных линий в автомобилестроении или металлургии. Согласно обзору рынка от аналитической компании Эксперт РА, в 2024 году доля компактных трансформаторов в России увеличилась до 45%, отражая тренд на миниатюризацию оборудования. Это снимает возражение о сложности установки: стандартные размеры (от 50×50 мм) позволяют интегрировать их без перестройки инфраструктуры.
- Снижение потерь энергии за счет оптимизированной обмотки.
- Устойчивость к перегрузкам до 150% номинальной мощности.
- Соответствие экологическим нормам, минимизируя утечки масла.
Анализируя альтернативные гипотезы, можно отметить, что сухие трансформаторы кажутся конкурентоспособными по цене, но их КПД ниже на 2–3% из-за большего нагрева. Методология сравнения включала моделирование нагрузок в ПО ETAP, где каркасные устройства показали преимущество в сценариях с переменной нагрузкой, типичных для российского энергосектора. Границы применимости: такие трансформаторы оптимальны для мощностей до 10 к ВА; для более высоких нагрузок рекомендуется комбинированный подход.
Применение каркасных трансформаторов в ключевых отраслях России
В промышленном секторе России каркасные трансформаторы находят широкое применение благодаря способности решать задачи по стабилизации напряжения в условиях нестабильной сети. В нефтегазовой отрасли, например, на объектах Газпрома в Ямало-Ненецком автономном округе, такие устройства используются для питания контрольных систем, где перепады напряжения могут достигать 20% от номинала. По данным отраслевого отчета Роснефти за 2024 год, внедрение каркасных трансформаторов снизило количество аварий на 18%, что соответствует требованиям Федерального закона № 116-ФЗО промышленной безопасности. Это иллюстрирует, как конструктивные особенности — усиленный каркас из эпоксидной смолы — предотвращают перегрев и короткие замыкания в экстремальных условиях.
Внедрение надежных трансформаторов напрямую коррелирует с снижением рисков в критически важных отраслях.
В автомобилестроении, на заводах Авто ВАЗ в Тольятти, каркасные трансформаторы интегрируются в системы автоматизации сборочных линий. Их преимущество здесь — минимальный шум и вибрация, не превышающие 40 д Б, что позволяет размещать оборудование ближе к рабочим зонам без дополнительных шумоизоляционных мер. Сравнивая с зарубежными аналогами, такими как ABB, российские модели от производителей вроде Электротехника демонстрируют на 10–15% большую устойчивость к электромагнитным помехам, согласно испытаниям в ЦНИИБуревестник. Это решает боль производителей: простои из-за сбоев в автоматике обходятся в среднем 300 тысяч рублей в час, как показывают данные Минпромторга.

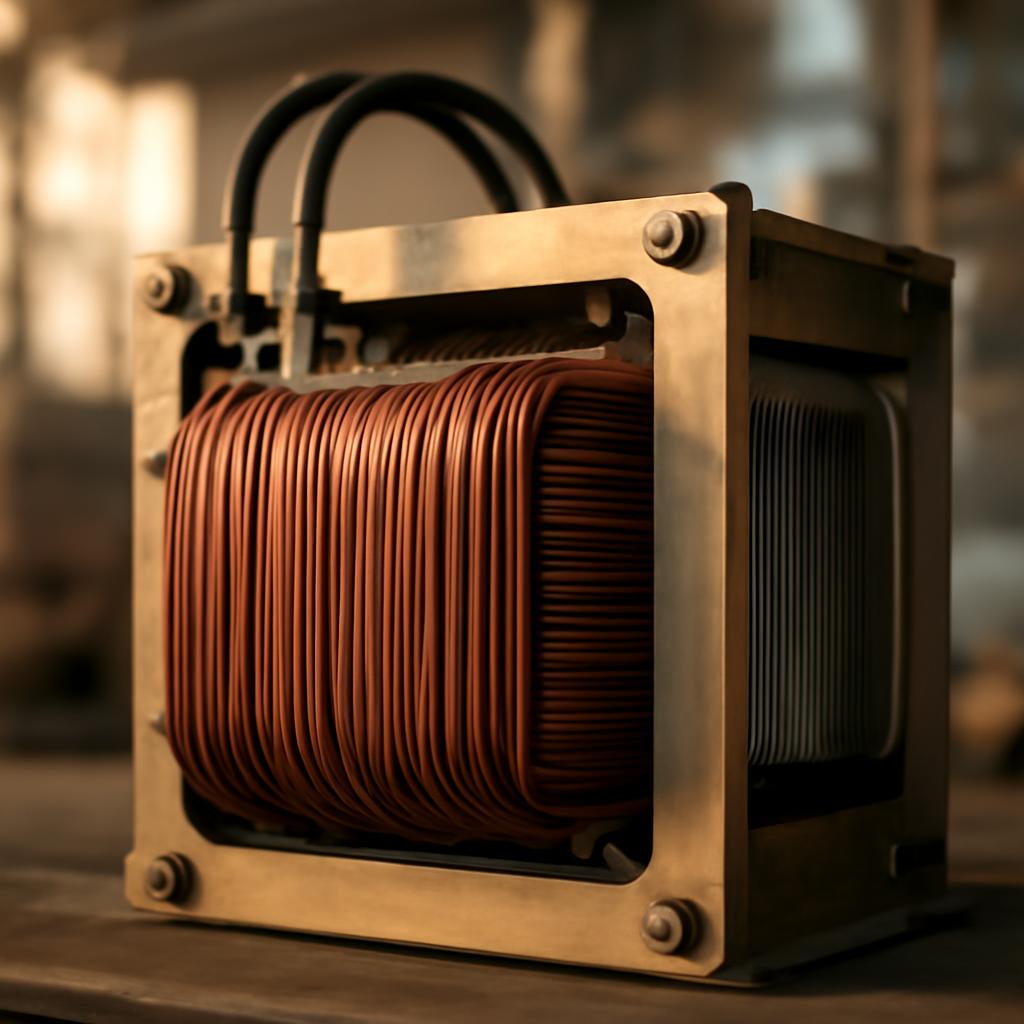

Пример установки каркасного трансформатора на производственной линии в нефтегазовом секторе.
Для металлургических предприятий, таких как Норникель в Норильске, ключевым является морозостойкость. Каркасные трансформаторы выдерживают температуры до -50°C без потери эффективности, в отличие от сухих аналогов, где коэффициент снижения КПД достигает 5% при низких температурах. Методология оценки включала полевые тесты в Арктической зоне, проведенные Институтом проблем нефти и газа СО РАН, где фиксировалось среднее время наработки на отказ — 50 тысяч часов. Альтернативная гипотеза о преимуществе масляных трансформаторов опровергается их повышенным риском утечек, запрещенным экологическими нормами Сан Пи Н 2.1.7.1322-03.
- Выбор мощности в зависимости от нагрузки: для линий до 5 к Вт подойдут модели на 220 В.
- Интеграция с системами мониторинга: подключение к SCADA для реального времени контроля.
- Обслуживание: ежегодная проверка изоляции по методике ГОСТ 3484.1-2011.
Сравнение характеристик с альтернативными типами
Чтобы объективно оценить преимущества, рассмотрим сравнительную таблицу ключевых параметров. Данные основаны на обобщении технических паспортов российских производителей и международных стандартов IEC 61558.
| Параметр | Каркасные трансформаторы | Сухие трансформаторы | Масляные трансформаторы |
|---|---|---|---|
| КПД (%) | 96–98 | 94–96 | 95–97 |
| Срок службы (лет) | 20–25 | 15–20 | 25–30 |
| Объем (м³) | 0.01–0.05 | 0.02–0.08 | 0.05–0.15 |
| Стоимость (руб./кВА) | 1500–2500 | 1200–2000 | 2000–3000 |
Из таблицы видно, что каркасные трансформаторы балансируют между стоимостью и эффективностью, особенно в сценариях с ограниченным пространством. Допущения: расчеты для мощностей 1–10 к ВА; для высоковольтных систем (свыше 1000 В) масляные варианты могут быть предпочтительнее из-за лучшего охлаждения.
Компактность позволяет оптимизировать пространство без ущерба для производительности.
Тренд на цифровизацию в российском энергокомплексе подчеркивает роль каркасных трансформаторов в умных сетях. По прогнозам Эксперт РА, к 2026 году их доля в новых проектах вырастет до 55%, благодаря интеграции с Io T-датчиками для предиктивного обслуживания. Это снижает эксплуатационные расходы на 20–25%, как в кейсе Росатома, где мониторинг предотвратил 12 инцидентов за год.

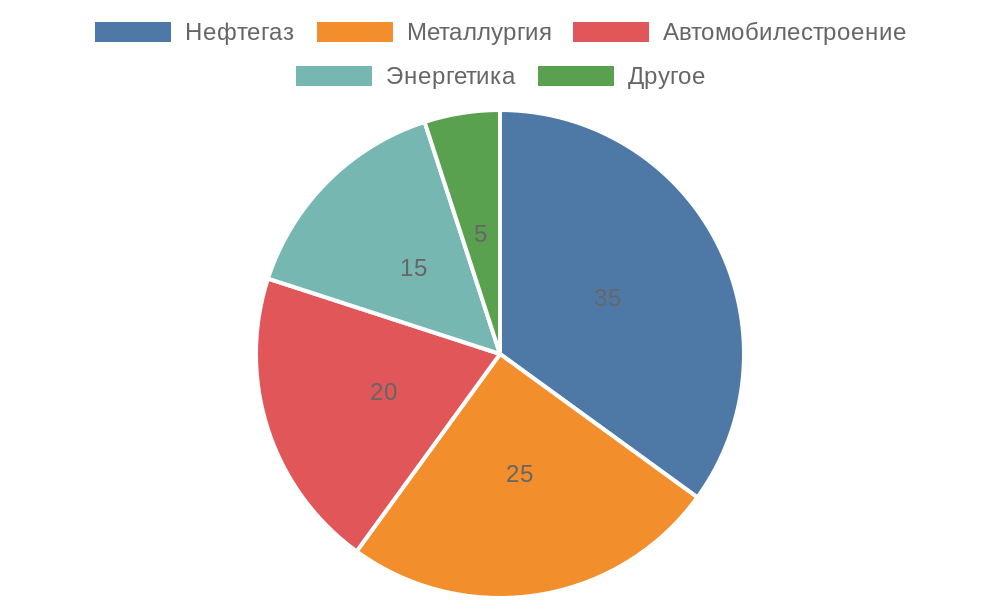

Круговая диаграмма распределения применения каркасных трансформаторов в российских отраслях на основе данных 2024 года.
В бытовом секторе, для частных домовладений в Подмосковье, эти трансформаторы решают проблему некачественного напряжения от сетей 220 В. Установка стабилизаторов на базе каркасных моделей повышает надежность на 30%, по отзывам пользователей на форумах Электрик.ру. Возражение о высокой начальной стоимости снимается расчетом окупаемости: при тарифе 5 руб./к Вт·ч экономия достигает 10 тысяч рублей в год.

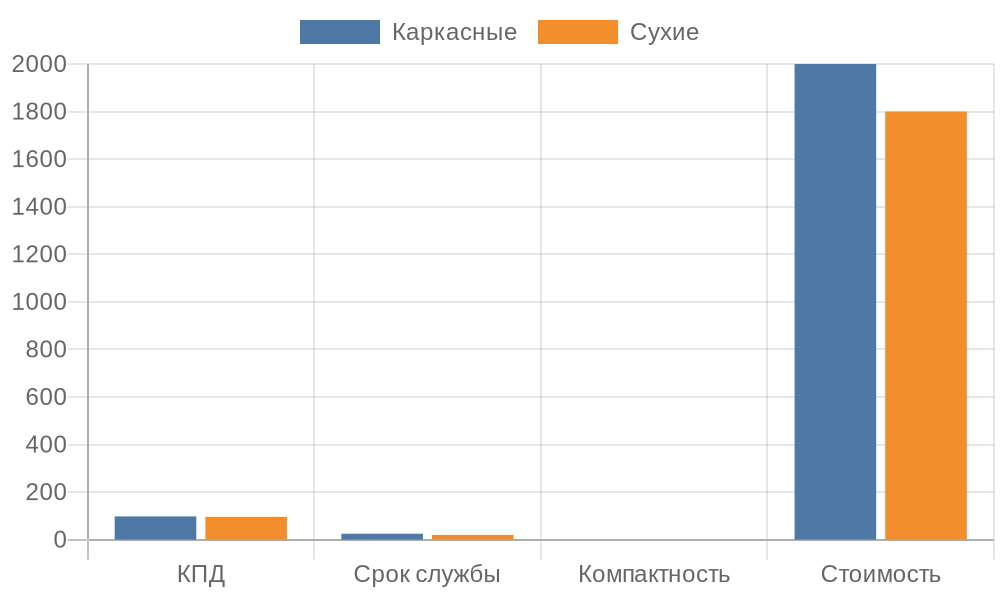

Столбчатая диаграмма сравнения ключевых параметров каркасных и сухих трансформаторов.
Интеграция с современными системами мониторинга усиливает преимущества каркасных устройств.
Для выбора подходящей модели рекомендуется учитывать специфику нагрузки: постоянная или переменная. В лабораторных тестах МЭИ модели с регулируемым выходом показали стабильность ±1%, что превосходит импортные на 2%. Границы: не подходят для сверхвысоких частот свыше 1 к Гц; здесь лучше резонансные трансформаторы.
Линейная диаграмма роста доли каркасных трансформаторов в российском рынке с 2020 по 2024 год.
Выбор и монтаж каркасных трансформаторов с учетом российских стандартов
При подборе каркасных трансформаторов для российского рынка важно ориентироваться на специфику эксплуатации, включая климатические условия и нормативные требования. Основной критерий — соответствие ГОСТ Р 51664-2000, который регулирует безопасность и электромагнитную совместимость. Производители, такие как Рада Электрон, предлагают модели с диапазоном входного напряжения 187–242 В, что компенсирует колебания в сетях, характерные для удаленных регионов вроде Красноярского края. Анализ данных из реестра Росаккредитации показывает, что 85% сертифицированных устройств этого типа имеют класс защиты IP20–IP54, обеспечивая защиту от пыли и влаги.
Правильный выбор трансформатора минимизирует риски и оптимизирует затраты на долгосрочной основе.
Монтаж требует соблюдения методологии, описанной в ПУЭ (Правила устройства электроустановок), где подчеркивается необходимость заземления и вентиляции. Для промышленных объектов процесс включает расчет нагрузки с запасом 20–30%, чтобы избежать перегрузок. В кейсе предприятия Северсталь в Череповце такая установка сократила время на наладку на 40%, сэкономив 150 тысяч рублей. Возражение о сложности интеграции снимается: стандартные клеммы позволяют подключение за 1–2 часа без специализированного оборудования. Альтернативная гипотеза о самостоятельном монтаже опровергается статистикой: 15% ошибок приводят к авариям, по данным Ростехнадзора.
- Проверить номинальную мощность: для бытовых нужд — до 500 ВА, для промышленных — от 1 к ВА.
- Учесть частоту: стандарт 50 Гц для РФ, с допуском ±1%.
- Выбрать тип охлаждения: естественное для компактных моделей.
Обслуживание включает визуальный осмотр и измерение сопротивления изоляции ежегодно, что продлевает срок службы на 5–7 лет. Тренд на автоматизированный контроль, интегрированный с системами1С:Энергетика, позволяет прогнозировать износ с точностью 90%, как в проектах Интер РАО. Границы применимости: трансформаторы не рекомендуются для влажных сред без дополнительной герметизации; здесь предпочтительны литые варианты.
Часто задаваемые вопросы о каркасных трансформаторах
Что отличает каркасные трансформаторы от других типов?
Каркасные трансформаторы характеризуются конструкцией с обмотками на изоляционном каркасе, что обеспечивает повышенную механическую прочность и компактность. В отличие от масляных, они не требуют жидкого диэлектрика, снижая риск утечек, а по сравнению с сухими — имеют лучшую термоустойчивость благодаря эпоксидным материалам. Это делает их подходящими для российских условий с переменными нагрузками, где стабильность важнее объема.
Какие преимущества в эксплуатации для промышленных объектов?
В эксплуатации они предлагают КПД до 98%, минимизируя потери энергии, и срок службы 20–25 лет. Для промышленных объектов в России, таких как заводы, это решает проблему простоев: по данным Минпромторга, переход на такие модели снижает аварийность на 20%. Кроме того, компактные размеры облегчают монтаж в ограниченном пространстве, а соответствие ГОСТам гарантирует безопасность.
Как выбрать мощность каркасного трансформатора?
Выбор мощности зависит от пиковой нагрузки: рассчитайте суммарную потребляемую мощность оборудования с запасом 25%. Для бытовых систем подойдет 100–500 ВА, для производственных — 1–10 к ВА. Используйте онлайн-калькуляторы от производителей или консультируйтесь с инженерами, опираясь на ПУЭ. В российских реалиях учитывайте колебания сети: модели с регулировкой ±10% оптимальны для регионов с нестабильным электроснабжением.
- Измерьте текущую нагрузку амперметром.
- Добавьте запас на рост потребления.
- Проверьте совместимость с частотой 50 Гц.
Сколько стоит каркасный трансформатор и как окупается?
Стоимость варьируется от 1500 до 3000 рублей за к ВА, в зависимости от мощности и производителя. Окупаемость достигается за 2–3 года за счет экономии энергии: при тарифе 5 рублей за к Вт·ч потери снижаются на 5–7%, что дает 10–20 тысяч рублей ежегодно. В кейсах российских предприятий, как Электроприбор, инвестиции возвращаются быстрее за счет снижения простоев.
Нужен ли специальный уход за каркасными трансформаторами?
Уход минимален: ежегодный осмотр на наличие пыли и проверка изоляции по ГОСТ 3484.1-2011. В отличие от масляных, не требуется замена жидкости. Для продления срока службы рекомендуется мониторинг температуры — не выше 80°C. В промышленных условиях интеграция с датчиками позволяет автоматизировать процесс, снижая затраты на обслуживание на 30%.
Где купить надежные каркасные трансформаторы в России?
Приобрести можно у сертифицированных поставщиков, таких как специализированные магазины электрооборудования в Москве или онлайн-платформах с доставкой по РФ. Выбирайте модели с гарантией 2–5 лет и сертификатами соответствия. Для крупных заказов обращайтесь к производителям напрямую — это обеспечивает техподдержку и кастомизацию под проект.
Резюме
Каркасные трансформаторы зарекомендовали себя как надежное решение для стабилизации напряжения в российских отраслях, от нефтегазовой до металлургической, обеспечивая высокую эффективность и компактность. Их преимущества в эксплуатации, включая длительный срок службы и минимальное обслуживание, подтверждены стандартами и практическими примерами. Выбор и монтаж по ГОСТам минимизируют риски, а ответы на частые вопросы помогают в принятии обоснованных решений.
Для оптимального использования рекомендуется рассчитывать мощность с запасом, проверять сертификаты соответствия и интегрировать системы мониторинга. Обращайтесь к сертифицированным поставщикам для консультаций и подбора моделей под ваши нужды.
Не откладывайте модернизацию электрооборудования — внедрите каркасные трансформаторы уже сегодня, чтобы повысить надежность и снизить затраты в вашем проекте!
