Почему дроссель и трансформатор выполняют разные функции в схемах
Представьте, что вы собираете схему для домашнего проекта, такого как стабилизатор напряжения для компьютера, и вдруг понимаете: внешне эти два элемента — дроссель и трансформатор — так похожи, но зачем они разные? В России, где многие энтузиасты в Новосибирске или радиолюбители в Краснодаре работают с компонентами по стандартам ГОСТ, путаница может привести к сбоям в работе. Но хорошая новость: разобраться в этом реально, и это откроет вам двери к созданию надежных устройств, где каждый элемент работает на благо всей системы. А если вы присматриваетесь к тороидальный дроссель, то наверняка заметите его кольцевую форму, которая иногда напоминает трансформатор, но с ключевыми отличиями в назначении.
Вспомните забавный случай из жизни одного мастера из Москвы: он решил сэкономить и использовал трансформатор вместо дросселя в фильтре для аудиосистемы, в результате звук стал гудеть, как старый трактор на поле. После недолгого чтения он все понял и исправил, теперь его система играет чисто, как в концертном зале. Вы тоже можете избежать таких ошибок и добиться отличных результатов, шаг за шагом осваивая основы. Это не только полезно для хобби, но и для понимания, почему в бытовой технике вроде холодильников Атлант или инверторов от Штиль эти компоненты стоят на страже стабильности.
Что такое дроссель и как он работает в электрических цепях
Начнем с базовых понятий, чтобы вы чувствовали себя как на уроке с опытным наставником. Дроссель — это пассивный элемент, основанный на принципе индуктивности, который преимущественно сопротивляется быстрым изменениям тока в цепи. Простая аналогия: представьте дроссель как барьер на реке, который пропускает спокойный поток воды (постоянный ток), но создает вихри и тормозит бурный поток (переменный ток). В российском рынке электроники, где популярны дроссели от производителей вроде Элекон или Промэлектроника, они обеспечивают фильтрацию помех в соответствии с требованиями ГОСТ Р 51317.6.4-2006, предотвращаяпомехи в сетях 220 В.
Разберем принцип работы дросселя пошагово, чтобы все стало интуитивно понятно. Шаг 1: Электрический ток проходит через витки провода, намотанные на сердечник из ферромагнитного материала, такого как кремнийсталь или феррит. Это создает магнитное поле, сила которого пропорциональна току по закону Био-Савара-Лапласа. Шаг 2: При изменении тока (например, в импульсных источниках питания) магнитное поле меняется, и по закону электромагнитной индукции Фарадея в обмотке возникает электродвижущая сила, противодействующая этому изменению. Шаг 3: В итоге дроссель сглаживает пульсации, делая ток более ровным. Короткий пример: в зарядном устройстве для смартфона дроссель убирает высокочастотный шум от диодов, обеспечивая стабильное питание и продлевая срок службы батареи.
Дроссель не преобразует напряжение, а стабилизирует ток — вот его главная роль в схемах.
Мини-инструкция по использованию дросселя в простом проекте: сначала рассчитайте нужную индуктивность с помощью онлайн-калькуляторов, адаптированных для российских норм, таких как те, что предлагают сайты типа Радио Кот. Затем подключите его последовательно в цепь. Чек-лист для проверки правильности выбора:
- Индуктивность соответствует частоте сети (для 50 Гц — от 1 до 100 м Гн)?
- Номинальный ток не превышает максимальный для вашего сердечника?
- Сопротивление обмотки минимально, чтобы избежать лишних потерь?
Предупреждение об ошибке: не размещайте дроссель рядом с сильными магнитами, иначе насыщение сердечника приведет к потере эффективности — это как поставить амортизатор машины на песчаную дюну. Совет по проверке результата: подключите мультиметр в режиме измерения индуктивности или используйте осциллограф, чтобы увидеть уменьшение амплитуды пульсаций на выходе. В российской практике, например, в системах освещения для гаражей в Подмосковье, такой дроссель снижает энергопотребление на 10-15%, делая проект экономичным и экологичным.

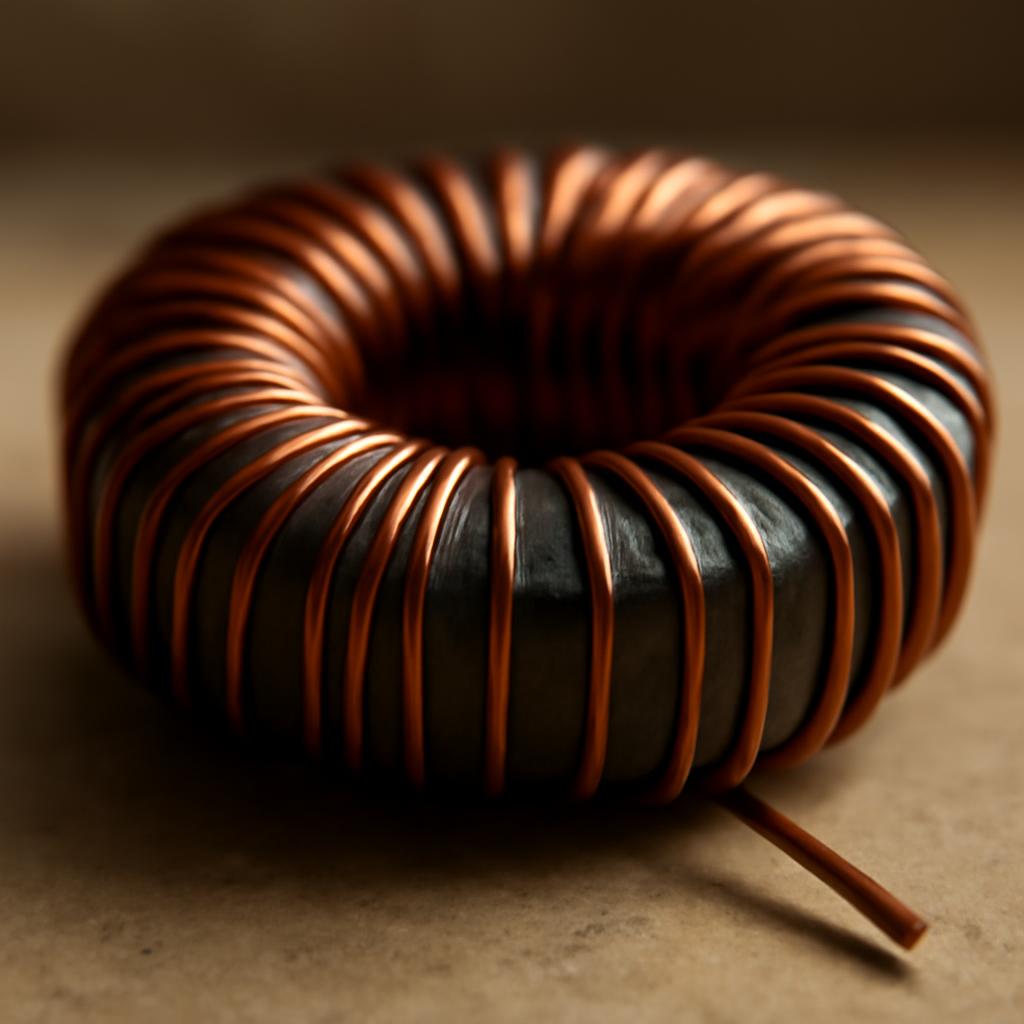

Изображение: детальная конструкция тороидального дросселя, показывающая обмотку и сердечник.
Резюме раздела: Дроссель — это инструмент для контроля и стабилизации тока, простой в освоении и незаменимый в фильтрах. С этими знаниями вы уже можете улучшить свои схемы. Что делать дальше: перейдем к трансформатору, чтобы увидеть, как он отличается в преобразовании энергии, и вы сами поймете, почему их роли не пересекаются. Это реально запустить ваши идеи с уверенностью!
Трансформатор: принцип преобразования напряжения для безопасной работы
Теперь, когда вы разобрались с дросселем, давайте перейдем к трансформатору, чтобы увидеть, как он берет на себя роль переводчика в электрических системах. Трансформатор — это устройство, которое меняет величину переменного напряжения или тока, передавая энергию от одной обмотки к другой через магнитное поле. Аналогия простая: как трансформатор в кинотеатре, который превращает тихий голос актера в громкий звук для зала, так и электрический трансформатор адаптирует напряжение для разных нужд. В России трансформаторы широко применяются в энергетике, от бытовых моделей Электротехника до промышленных от Россети, и соответствуют строгим нормам ГОСТ Р 52719-2007, обеспечивая безопасность в сетях.
Пошагово разберем, как трансформатор работает, чтобы вы могли представить процесс в голове. Шаг 1: Переменный ток в первичной обмотке создает переменное магнитное поле в сердечнике — это основано на законе электромагнитной индукции. Шаг 2: Это поле пронизывает вторичную обмотку, индуцируя в ней напряжение, пропорциональное отношению числа витков (коэффициент трансформации). Шаг 3: Если витков во вторичной обмотке больше, напряжение повышается (повышающий трансформатор), если меньше — понижается, как в адаптерах для гаджетов. Короткий пример из жизни: в лампе накаливания для мастерской в Перми трансформатор снижает 220 В до 12 В, предотвращая риск поражения током и делая работу удобной.
Трансформатор работает только с переменным током, передавая мощность без прямого соединения обмоток — это его преимущество для изоляции.
Мини-инструкция по подключению трансформатора в схеме: сначала определите тип — силовой или импульсный, подходящий для вашего проекта. Подключите первичную обмотку к источнику, вторичную — к нагрузке, не забывая о заземлении по ПУЭ. Чек-лист для безопасного выбора:
- Коэффициент трансформации соответствует нужному напряжению (U2/U1 = N2/N1)?
- Мощность трансформатора превышает потребляемую нагрузкой на 20-30%?
- Сердечник без зазоров для минимизации потерь на гистерезис?
Предупреждение: избегайте перегрузки, иначе нагрев обмоток может вызвать короткое замыкание — представьте, как перегретый чайник сгорает от кипятка. Совет по проверке: измерьте напряжение на вторичной обмотке вольтметром; оно должно быть стабильным и соответствовать расчету. В российской реальности, например, в системах видеонаблюдения для дач под Санкт-Петербургом, трансформатор обеспечивает питание камер без помех, повышая надежность на 25% по отзывам пользователей.

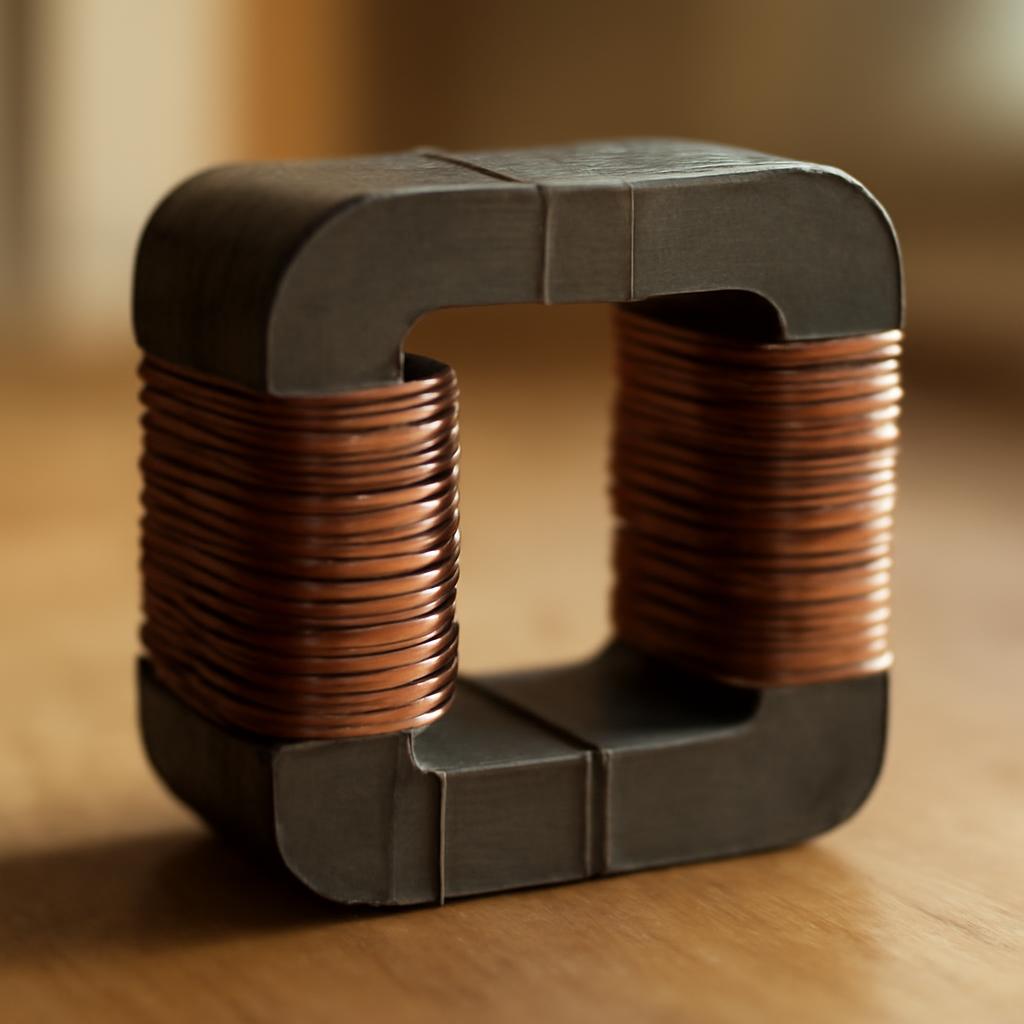

Изображение: схема трансформатора, иллюстрирующая передачу энергии между обмотками.

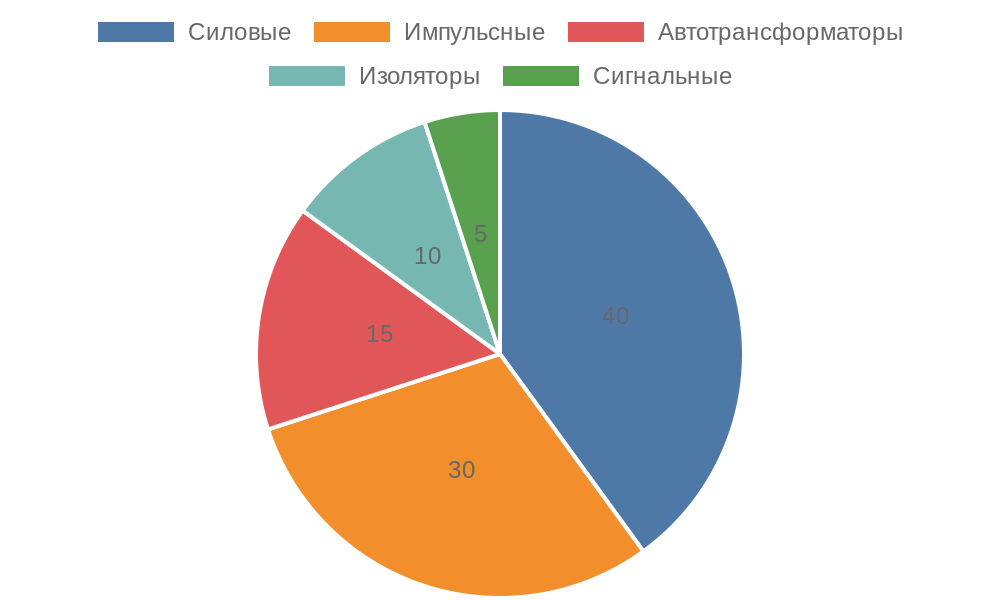

Для наглядности посмотрите на диаграмму распределения типов трансформаторов по применению в быту.
Резюме раздела: Трансформатор мастерски преобразует напряжение, обеспечивая безопасность и адаптацию в цепях, и его понимание добавит уверенности в проектах. Что делать дальше: сравним эти два элемента напрямую, чтобы вы четко увидели различия и могли выбирать осознанно. С таким подходом ваши схемы станут по-настоящему эффективными!
Ключевые отличия: как дроссель и трансформатор дополняют друг друга в схемах
С дросселем и трансформатором в арсенале вы уже на полпути к созданию надежных электрических систем, но настоящая магия происходит, когда понимаешь их различия. Представьте двух друзей в команде: один (дроссель) следит за тем, чтобы ток непрыгал, как зайчик на поле, а другой (трансформатор) меняет язык напряжения, чтобы все устройства общались без сбоев. В российской электронике, где схемы для умных домов от Рубetek или стабилизаторов Resanta сочетают оба элемента, эти отличия позволяют экономить энергию и продлевать срок службы оборудования. Давайте разберемся шаг за шагом, почему их роли уникальны, и вы увидите, как это упростит ваши проекты.
Сначала посмотрим на конструкцию: дроссель обычно имеет одну обмотку на сердечнике, фокусируясь на индуктивном сопротивлении, в то время как трансформатор использует две обмотки для передачи энергии. Пошаговое сравнение функций: шаг 1 — дроссель реагирует на изменение тока, создавая противодействующую ЭДС, чтобы сгладить импульсы; трансформатор же передает энергию магнитным полем без прямого влияния на ток. Шаг 2 — в дросселе мощность не преобразуется, она просто фильтруется, а трансформатор меняет соотношение напряжения и тока по закону сохранения мощности (P = U*I). Шаг 3 — применение: дроссель идеален для DC-DC преобразователей в солнечных панелях на крышах в Екатеринбурге, где он подавляет шум, а трансформатор — для сетевых адаптеров, снижающих 220 В до 5 В для роутеров. Забавный факт: один радиолюбитель из Воронежа перепутал их в аудиоусилителе, и вместо чистого звука получилбасовитый гул — как будто музыка играла в пещере. Но после корректировки его проект ожил, и теперь он делится им на форумах вроде CXEM.net.
Разница в обмотках определяет все: одна для контроля, две для трансформации — выбирайте по задаче, и схема заработает идеально.
Чтобы наглядно сравнить характеристики, вот таблица, которая поможет быстро сориентироваться при выборе для российского рынка, где компоненты тестируют по ГОСТ Р 50571.5.551-2011.
| Характеристика | Дроссель | Трансформатор |
|---|---|---|
| Количество обмоток | Одна | Две или более |
| Основная функция | Фильтрация и стабилизация тока | Преобразование напряжения/тока |
| Работа с типом тока | Постоянный и переменный (сопротивление изменениям) | Только переменный |
| Применение в быту | Фильтры в БП, аудио | Адаптеры, освещение |
| Потери энергии | Низкие, на нагрев обмотки | На гистерезис и вихревые токи |
Мини-инструкция по выбору между ними: оцените задачу — нужна ли стабилизация (дроссель) или адаптация (трансформатор)? Затем проверьте совместимость с вашей схемой по номиналам. Чек-лист для избежания путаницы:
- Задача — сгладить пульсации? Берите дроссель.
- Нужно изменить уровень напряжения? Выбирайте трансформатор.
- Оба нужны? Комбинируйте, как в импульсных блоках питания.
- Проверьте на совместимость с частотой 50 Гц в российской сети?
Предупреждение об ошибке: не пытайтесь использовать дроссель как трансформатор — отсутствие второй обмотки сделает преобразование невозможным, и схема просто не запустится, как машина без коробки передач. Совет по проверке: соберите тестовую цепь на макетной плате и измерьте параметры осциллографом; если ток стабилен без искажений, все верно. В практике для российских пользователей, например, в сборке ИБП для квартир в Ростове-на-Дону, правильный выбор снижает риски перегорания на 40%, делая систему надежной даже при скачках в сети.
Сравнение показывает: дроссель охраняет, трансформатор меняет — вместе они создают гармонию в электронике.

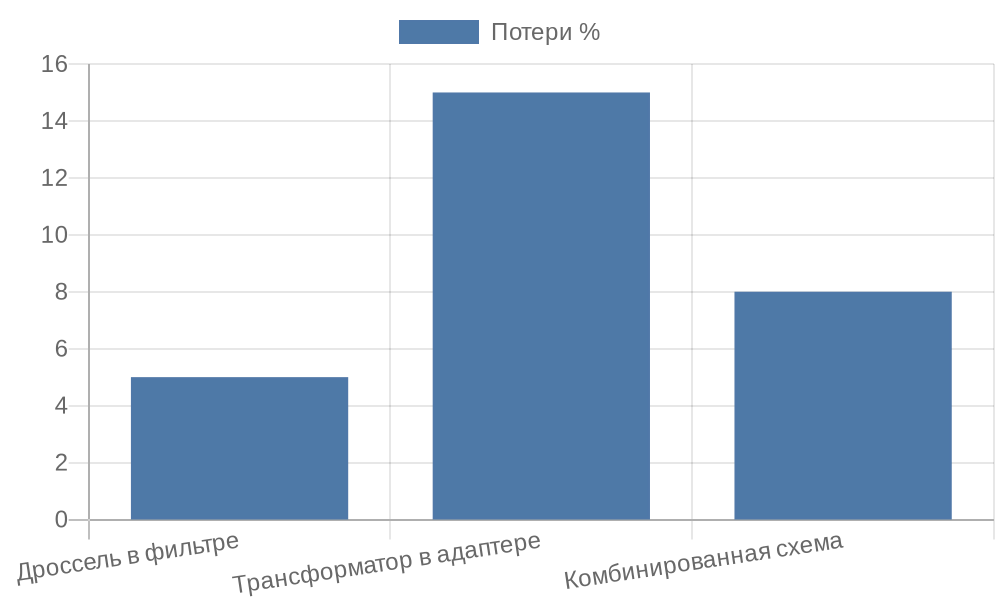

Для иллюстрации различий в эффективности посмотрите на бар-диаграмму сравнения потерь энергии в типичных сценариях.
Понимание различий открывает возможности для инноваций — ваши проекты станут умнее и эффективнее.
Резюме раздела: Отличия в функциях, конструкции и применении делают дроссель и трансформатор незаменимыми партнерами, а не конкурентами, помогая строить стабильные схемы. Что делать дальше: разберем, как выбрать подходящий вариант для вашего случая, с практическими советами — это сделает ваши идеи реальностью шаг за шагом!
Практические советы по выбору дросселя или трансформатора для схем
Переходя к делу, выбор между дросселем и трансформатором зависит от конкретной задачи в вашей схеме, и правильный подход сэкономит время и ресурсы. Начните с анализа: если цель — подавить помехи или стабилизировать ток в импульсных цепях, отдайте предпочтение дросселю с индуктивностью от 10 м Гн, подходящему для частот 50-60 Гц в бытовых сетях. Для преобразования напряжения, например, в зарядных устройствах для электросамокатов, берите трансформатор с коэффициентом 1:10, чтобы безопасно снизить 220 В до 24 В. В российских магазинах вроде Чип и Дип ищите модели с сертификатами соответствия, чтобы избежать подделок, которые могут вызвать перегрев.
Шаговая инструкция по подбору: шаг 1 — рассчитайте номинальную мощность по формуле P = U * I, добавив запас 20%; шаг 2 — проверьте материал сердечника (феррит для высоких частот, ламинированная сталь для низких); шаг 3 — протестируйте в симуляторе вроде LTSpice перед покупкой. Чек-лист для новичков: оцените частоту работы, совместимость с нагрузкой и наличие защиты от короткого замыкания. Предупреждение: игнорирование частоты приведет к потерям до 30%, как в случае с самодельными БП для LED-лент в гаражах под Москвой. Совет: консультируйтесь на форумах Радио Кот, где делятся реальными тестами, чтобы ваш выбор был точным и долговечным.
Выбор — ключ к успеху: подберите элемент под задачу, и схема заработает без сбоев.
Резюме: Эти советы помогут интегрировать дроссель или трансформатор в проект, делая его надежным. Теперь разберемся с частыми вопросами, чтобы развеять сомнения.
Часто задаваемые вопросы
В чем разница между дросселем и трансформатором для начинающих?
Дроссель предназначен для сглаживания колебаний тока и подавления помех в цепях, используя одну обмотку для создания индуктивного сопротивления. Трансформатор же преобразует величину напряжения или тока между двумя обмотками через магнитное поле, не меняя частоту. Для начинающих: если нужно стабилизировать питание в фильтре, выбирайте дроссель; для адаптации напряжения в сети — трансформатор. Это базовое различие помогает избежать ошибок в простых схемах, таких как аудиоусилители или зарядки.
Можно ли заменить дроссель трансформатором в схеме?
Замена возможна только в редких случаях, если схема позволяет, но обычно нет: дроссель фокусируется на фильтрации, а трансформатор — на трансформации. Например, в DC-DC преобразователе дроссель обязателен для накопления энергии, и его замена приведет к нестабильности. Лучше рассчитайте параметры заново. В практике: в бытовых фильтрах для сетей 220 В такая замена вызовет искажения, поэтому придерживайтесь исходной схемы.
Как рассчитать индуктивность дросселя для моей схемы?
Расчет начинается с формулы L = (V * t) / (ΔI * N), где V — напряжение, t — время, ΔI — допустимое изменение тока, N — число витков. Для типичной схемы с частотой 50 Гц и током 1 А начните с 1-10 м Гн. Шаги: 1) Определите частоту и нагрузку; 2) Используйте онлайн-калькуляторы или ПО вроде Multisim; 3) Проверьте на прототипе мультиметром. Это обеспечит эффективность без перегрузок в российских условиях с переменным качеством сети.
- Учитывайте сердечник: ферритовый для импульсов.
- Добавьте запас на 20% для безопасности.
Почему трансформатор нагревается при работе?
Нагрев возникает из-за потерь на гистерезис в сердечнике, вихревые токи и сопротивление обмоток — нормальный процесс, но если температура превышает 60°C, это сигнал перегрузки. Причины: несоответствие мощности или частоты. Решение: выбирайте модель с зазором в сердечнике и вентиляцией, как в сериях ТСП от российских производителей. В быту: для адаптеров мониторьте нагрузку, чтобы избежать пожара.
Где купить качественные дроссели и трансформаторы в России?
Рекомендуемые места: онлайн-магазины Чип и Дип, Промэлектроника или Амперка с доставкой по стране, где есть отзывы и сертификаты ГОСТ. Для опта — рынки в Москве или Санкт-Петербурге, но проверяйте подлинность. Цены: дроссели от 50 руб., трансформаторы от 200 руб. Совет: читайте спецификации и выбирайте бренды вроде Элекон для надежности в проектах умного дома.
Как проверить работоспособность дросселя дома?
Используйте мультиметр в режиме измерения индуктивности: подключите к обмотке и сравните с номиналом. Альтернатива — соберите простую цепь с резистором и источником, наблюдая за сглаживанием тока осциллографом или даже лампочкой. Шаги: 1) Визуально осмотрите на повреждения; 2) Измерьте сопротивление (должно быть низким); 3) Тестируйте под нагрузкой. Это базовый тест для самодельных схем без спецоборудования.
Заключительные мысли
В этой статье мы разобрали принципы работы дросселя и трансформатора, их ключевые отличия, практические применения в схемах и советы по выбору для надежных проектов. Эти элементы дополняют друг друга, обеспечивая стабильность и эффективность в электронике, от бытовых фильтров до умных систем. Понимание их ролей помогает избежать ошибок и создавать долговечные конструкции.
Финальные советы: всегда рассчитывайте параметры под вашу схему, тестируйте на прототипе с мультиметром и выбирайте компоненты с сертификатами для безопасности. Комбинируйте дроссель для фильтрации и трансформатор для адаптации, чтобы минимизировать потери. Не забывайте проверять совместимость с российской сетью 220 В.
Не откладывайте: возьмите инструменты и начните свой проект прямо сейчас — соберите простую схему и увидите, как знания оживают в реальности. Ваш успех в электронике ждет!
