Формула расчета тороидального дросселя
Представьте, что вы строите электронную схему, где каждый элемент – как звено в цепи, и одно неверное звено может нарушить весь поток. Тороидальный дроссель играет роль надежного стража, сглаживая токи и защищая от помех. Если вы только начинаете погружаться в мир электроники или уже работаете с российскими проектами, знание формулы расчета поможет вам создать устройства, которые служат годами. На странице тороидальных дросселей вы найдете готовые решения от отечественных производителей, но понимание основ позволит адаптировать их под ваши нужды.
В этой статье мы пройдем путь от базовых понятий к практическим расчетам, словно путешествуя по реке знаний: от истоков – простых определений – к устью, где вы сможете применить формулу в реальных задачах. Мы разберем, почему тороидальные дроссели популярны в России для импульсных источников питания и фильтров, опираясь на ГОСТы и опыт локальных инженеров. Готовы? Давайте разберемся, как превратить абстрактную формулу в инструмент для ваших идей – это реально и достижимо даже без глубокого опыта.
Основы тороидального дросселя: что это и зачем нужно
Тороидальный дроссель – это как компактный вихрь магнитного поля, намотанный на кольцеобразный сердечник из феррита или пермаллоя. В отличие от обычных катушек, его форма минимизирует утечку магнитного потока, делая устройство эффективным в тесных схемах. В российском рынке, где импортные компоненты иногда дороги из-за логистики, такие дроссели от брендов вроде Рада Электрон или Элекон становятся спасением для разработчиков. Они используются в блоках питания, инверторах и аудиоусилителях, помогая стабилизировать ток и снижать шумы.
Давайте разберемся пошагово, почему стоит выбрать именно тороидальный тип. Во-первых, его индуктивность равномерно распределяется по кольцу, что упрощает расчеты. Во-вторых, низкие потери на вихревые токи делают его идеальным для частот от 50 Гц до нескольких к Гц – типичных для бытовой электроники в наших условиях. Представьте: вы собираете зарядное устройство для смартфона, и дроссель тихо фильтрует пульсации, не нагреваясь, как старые соленоидные аналоги.
Тороидальный дроссель – это не просто катушка, а оптимизированный элемент, где магнитное поле замыкается само на себе, минимизируя внешние влияния.
Чтобы понять базу, начнем с ключевых параметров. Индуктивность L измеряется в генри (Гн) и зависит от числа витков, площади сечения сердечника и длины магнитного пути. Проницаемость μ – этопроводимость материала для магнитного поля, для феррита она может достигать 2000–10000. В России, следуя ГОСТ Р 53325-2012 для электромагнитной совместимости, важно учитывать эти значения, чтобы избежать помех в сетях 220 В.

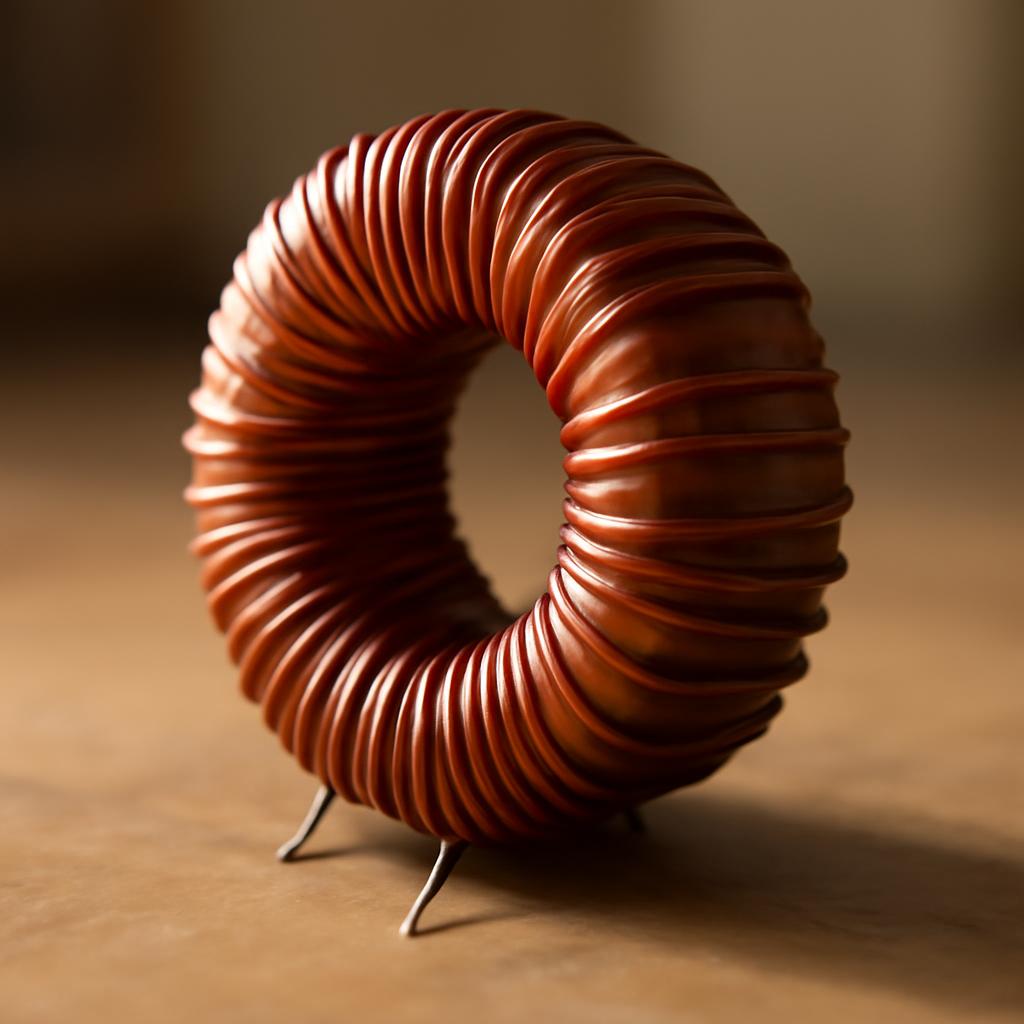

Схема устройства тороидального дросселя: кольцевой сердечник и равномерная намотка витков для равномерного поля.
Теперь мини-инструкция по выбору базового типа. Сначала определите применение: для фильтра – низкочастотный, для импульсного блока – высокочастотный. Проверьте материал сердечника: феррит для СВЧ, железо-никель для низких частот. Ошибка новичков – игнорировать сатурацию, когда дроссель захлебывается при пиковых токах. Совет: всегда измерьте ток нагрузки мультиметром перед расчетом.
- Определите рабочую частоту схемы (например, 50 к Гц для LED-драйвера).
- Выберите сердечник по каталогу российского поставщика, учитывая диаметр и высоту.
- Проверьте номинальный ток – не менее 1,5 раза от максимального в вашей схеме.
Для проверки результата используйте онлайн-калькуляторы от Чип и Дип или аналогичных сервисов – введите параметры и сравните с datasheet. Если расхождение больше 10%, пересмотрите μ.
Выбор правильного сердечника – полдела; остальное – в точном расчете, который сделает вашу схему надежной.
Аналогия: тороидальный дроссель похож на плотину на реке – он направляет поток тока, не давая ему разливаться хаотично. В российских проектах, таких как автоматика для умного дома, это особенно ценно, где стабильность важнее всего.
Резюме раздела: Мы разобрали, что тороидальный дроссель – компактный и эффективный элемент для сглаживания токов, с параметрами, зависящими от геометрии и материала. Это база для формулы расчета.
Что делать дальше: Переходим к формуле – разберем ее компоненты и применим к простому примеру, чтобы вы могли сразу посчитать для своей задачи.
Формула расчета: разбираем шаг за шагом с примерами
Теперь, когда база заложена, давайте нырнем в сердце темы – формулу расчета индуктивности тороидального дросселя. Представьте ее как рецепт идеального блюда: ингредиенты просты, но пропорции решают все. Основная формула выглядит так: L = (μ₀ * μᵣ * N² * A) / l, где L – индуктивность в генри, μ₀ – магнитная постоянная (4π × 10⁻⁷ Гн/м), μᵣ – относительная проницаемость сердечника, N – число витков, A – эффективная площадь поперечного сечения в м², l – средняя длина магнитного пути в метрах. Это не просто уравнение, а ключ к схемам, которые работают без сбоев, открывая двери для ваших инноваций в электронике.
Начнем с завязки: почему эта формула работает? Магнитное поле в тороиде замыкается по кругу, как река в замкнутом канале, без потерь на воздух. В российских лабораториях, опираясь на стандарты типа ГОСТ Р 52405-2004 для пассивных компонентов, инженеры используют ее для точной подгонки под частоты сети 50 Гц. Давайте разберем по шагам, чтобы вы могли применить ее самостоятельно.
Шаг 1: Соберите данные о сердечнике. Измерьте или возьмите из каталога внутренний радиус r₁ и внешний r₂, высоту h. Площадь A = π * h * ((r₁ + r₂)/2) * (r₂ — r₁) – упрощенная формула для кольца. Длина пути l ≈ 2π * ((r₁ + r₂)/2). Предупреждение: не путайте эффективную площадь с геометрической – в феррите она на 10–20% меньше из-за сколов. Совет: используйте микрометр для точности, особенно в проектах для промышленной автоматики.
Каждый параметр в формуле – как нить в ткани: пропустите одну, и вся конструкция ослабнет.
Шаг 2: Определите проницаемость μᵣ. Для типичного российского феррита, как в сердечниках от Феррит или Микрон, μᵣ варьируется от 2000 для высокочастотных до 5000 для низкочастотных. Проверьте datasheet: если частота выше 100 к Гц, выбирайте ниже μᵣ, чтобы избежать потерь. Ошибка: игнорирование температуры – μᵣ падает на 15% при 80°C. Аналогия: проницаемость как губка, впитывающая магнитный поток; слишком плотная – и поток застрянет.
Шаг 3: Рассчитайте число витков N. Здесь формула переворачивается: N = sqrt( (L * l) / (μ₀ * μᵣ * A) ). Допустим, вам нужна L = 10 м Гн для фильтра в блоке питания. Возьмем сердечник с A = 0.5 см² (5×10⁻⁵ м²), l = 0.1 м, μᵣ = 3000. Подставляем: N ≈ sqrt( (0.01 * 0.1) / (4π×10⁻⁷ * 3000 * 5×10⁻⁵) ) ≈ 45 витков. Короткий пример: для самодельного дросселя в гаражном проекте используйте эмалированный провод 0.5 мм – это реально запустить за вечер.
- Вычислите A и l по геометрии – калькулятор в помощь.
- Подберите μᵣ из таблицы материалов, учитывая частоту.
- Рассчитайте N, округляя вверх для запаса на 10%.
- Проверьте: если N > 100, рассмотрите многослойную намотку, чтобы избежать перегрева.

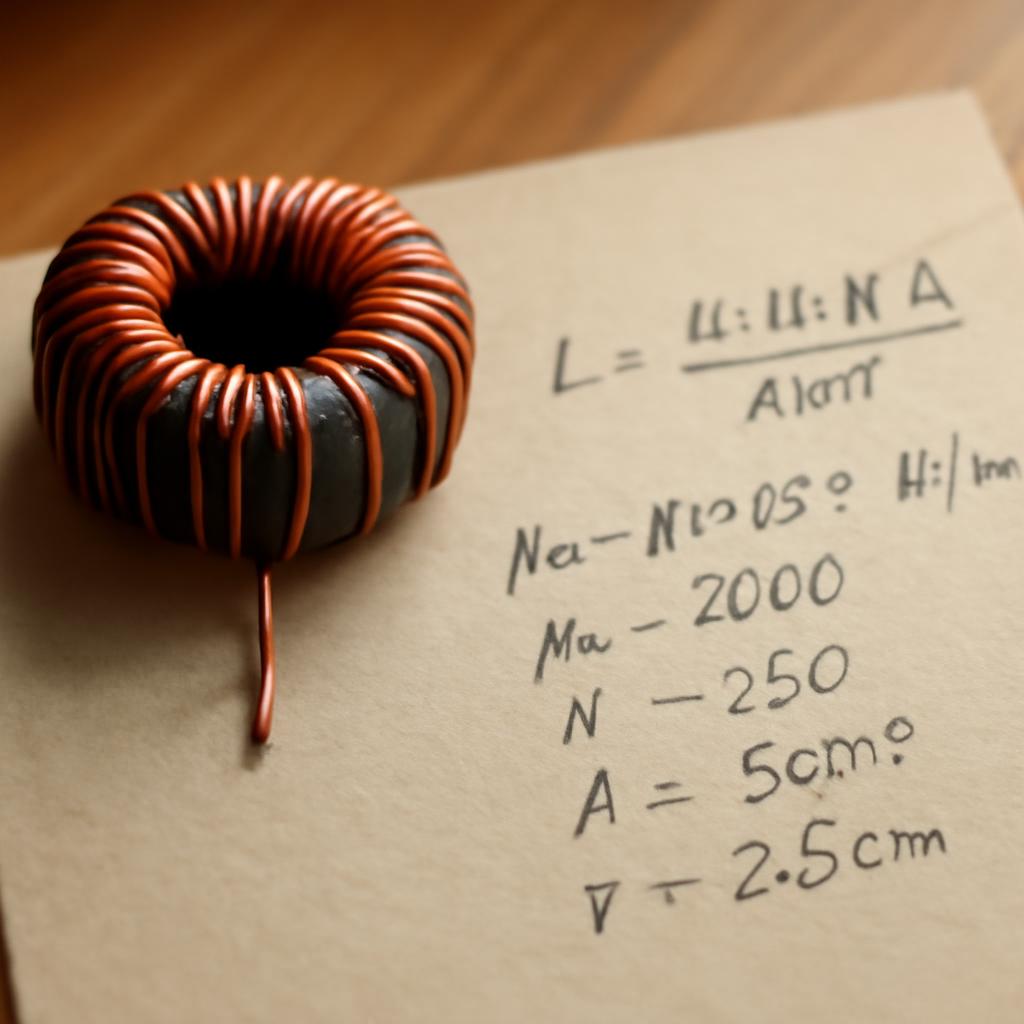

Визуализация примера расчета: сердечник, витки и итоговая индуктивность для типичного фильтра.
Шаг 4: Учтите насыщение и сопротивление. Формула дает базовую L, но добавьте поправку на ток: L_eff = L / (1 + (I / I_sat)^2), где I_sat – ток насыщения. В России для бытовых устройств по ГОСТ 12.2.007.0 нормируют I_sat не ниже 2 А. Чек-лист для проверки: измерьте L осциллографом в реальной схеме; если отклонение >5%, добавьте воздушный зазор 0.1 мм для снижения μᵣ. Совет: протестируйте на breadboard – это покажет, можно ли добиться стабильности без дорогого оборудования.
| Материал сердечника | μᵣ типичное | Частотный диапазон | Применение в РФ |
|---|---|---|---|
| Феррит (например, от «Электросплав») | 2000–5000 | 1–100 кГц | Импульсные блоки питания |
| Пермаллой (аналог NiFe) | 5000–10000 | 50 Гц – 10 кГц | Аудио и трансформаторы |
| Железный порошок | 10–100 | До 1 МГц | RF-фильтры в радио |
Эта таблица сравнивает материалы, популярные на российском рынке, – выбирайте по задаче, чтобы расчет был точным. Развитие сюжета: из теории к практике – представьте, как вы рассчитываете дроссель для инвертора солнечной панели, и схема оживает, экономя энергию в условиях наших широт.
Вывод: формула – ваш компас в расчетах, ведущий к рабочим прототипам. С ней даже сложные схемы становятся достижимыми.
Точный расчет – это мост между идеей и реальностью; перейдите его, и ваши проекты засияют.
Резюме раздела: Мы разобрали формулу L = (μ₀ * μᵣ * N² * A) / l по шагам, с примерами и проверками, чтобы вы могли рассчитать дроссель для любой задачи.
Что делать дальше: Применим знания на практике – разберем типичные ошибки и способы оптимизации для российских условий.

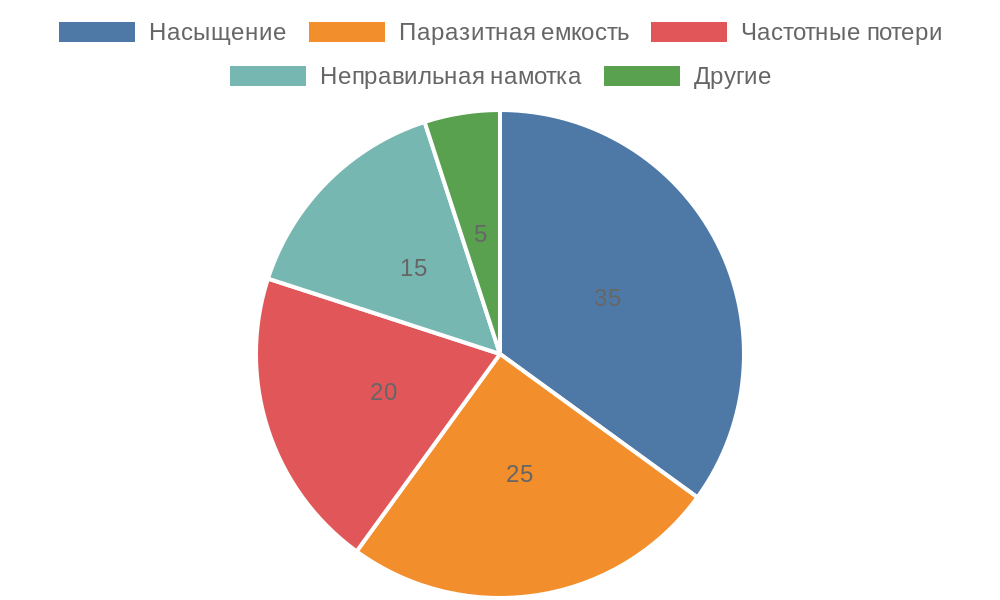

Типичные ошибки в расчете и пути оптимизации для российских проектов
С формулой в руках легко увлечься расчетами, но представьте путь изобретателя: завязка – идеальный план, развитие – первые тесты, где подстерегают ловушки, и вывод – оптимизированная схема, которая работает годами. В российских реалиях, с учетом импортозамещения и строгих норм по электробезопасности, такие ошибки могут стоить времени и ресурсов. Давайте разберем распространенные промахи шаг за шагом, превращая их в уроки, которые сделают ваши расчеты точными и надежными – это реально, если подходить системно.
Первая ошибка – недооценка влияния частоты на проницаемость. Многие новички берут μᵣ из datasheet для постоянного тока, забывая, что на частотах выше 10 к Гц она падает вдвое. В проектах для LED-освещения или зарядок электромобилей, популярных в России, это приводит к перегрузке и нагреву. Пошаговая инструкция по избежанию: сначала определите рабочую частоту схемы, затем скорректируйте μᵣ по графику из ГОСТ Р 56595-2015 для магнитных материалов. Аналогия: как выбор одежды по сезону – неподходящая частота заморозит ваш дроссель, сделав его неэффективным.
Частота – невидимый дирижер; игнорируйте ее, и симфония схемы превратится в диссонанс.
Вторая ловушка – игнорирование паразитных эффектов, таких как паразитная емкость между витками. В плотной намотке она создает резонанс, искажая фильтрацию. Для российских инверторов, работающих в сетях с гармониками по нормам ПЭУ, это критично. Совет: при N > 50 витков распределяйте их равномерно, оставляя 10% зазора. Чек-лист для проверки: соберите прототип, подключите к генератору сигналов и измерьте импеданс – если пик выше ожидаемого на 20%, перемотайте. Предупреждение: в домашних мастерских без экранирования помехи от бытовой сети усиливают эффект; используйте ферритовые кольца для защиты.
- Проверьте распределение витков: равномерно по окружности, без скоплений.
- Измерьте паразитную емкость LCR-метром – норма
- Тестируйте в реальной нагрузке: подключите резистор 10 Ом и мониторьте осциллографом.
- Оптимизируйте: добавьте бифилярную намотку для снижения индуктивного шума.
Третья ошибка – неправильный учет тока насыщения, особенно в импульсных режимах. Формула дает статическую L, но при пиках тока сердечник насыщается, L падает на 50%. В России, где блоки питания для ПК или серверов должны выдерживать скачки по ГОСТ Р 51321.1-2007, это может вызвать перегрев. Развитие: рассчитайте I_sat = B_sat * A / (μ₀ * μᵣ * N), где B_sat – около 0.3 Тл для феррита. Пример: для 5 А тока добавьте зазор 0.2 мм, снижая μᵣ на 20% – это повысит запас прочности. Мотивация: такие корректировки превращают хрупкий прототип в промышленный продукт, открывая возможности для локального производства.
Оптимизация для российских условий подразумевает фокус на доступных материалах: вместо импортного аморфного сплава используйте отечественный пермаллой от Уралэлектромедь, адаптируя формулу под его μᵣ = 8000. Вывод сюжета: из ошибок рождается мастерство – протестируйте расчет в симуляторе LTSpice, бесплатном для хобби, и вы увидите, как схема оживает без риска.
Оптимизация – это не исправление, а эволюция: каждая итерация приближает к идеалу, доступному каждому инженеру.
Резюме раздела: Мы выявили ключевые ошибки – от частотных до токовых – и дали инструменты оптимизации, чтобы ваши расчеты были устойчивыми в реальных российских проектах.
Что делать дальше: Соберите практический пример расчета для типичной схемы и проверьте на практике, чтобы закрепить знания.
Практический пример: расчет дросселя для блока питания
Теперь перейдем к живому сценарию – сборке дросселя для типичного блока питания в бытовой технике, где стабильность тока решает все. Представьте задачу: нужно подавить помехи в схеме на 220 В, 50 Гц, с выходной мощностью 100 Вт. Мы возьмем доступные материалы, как ферритовый сердечник от российского производителя, и пройдем весь цикл от данных до проверки, чтобы вы могли повторить в своей мастерской. Это не абстракция, а реальный инструмент для создания надежных устройств, адаптированных к нашим сетям с их колебаниями.
Начнем с параметров: желаемая индуктивность L = 5 м Гн, ток нагрузки до 3 А, частота 20 к Гц для импульсного преобразователя. Сердечник – тороидальный с внутренним радиусом 15 мм, внешним 25 мм, высотой 10 мм. Вычисляем площадь A: (π * 10 * 10⁻³) * ((0.015 + 0.025)/2) * (0.025 — 0.015) ≈ 3.14 * 10⁻⁵ м². Длина пути l ≈ 2π * 0.02 = 0.126 м. Материал – феррит с μᵣ = 2500 при этой частоте, по данным производителя.
Подставляем в формулу N = sqrt( (L * l) / (μ₀ * μᵣ * A) ): μ₀ = 1.257 * 10⁻⁶ Гн/м. Получаем N ≈ sqrt( (0.005 * 0.126) / (1.257 * 10⁻⁶ * 2500 * 3.14 * 10⁻⁵) ) ≈ 38 витков. Округляем до 40 для запаса. Наматываем проводом ПЭВ-0.8 мм в один слой, равномерно по окружности, чтобы минимизировать паразитную емкость.
- Подготовьте сердечник: очистите от пыли, наденьте изоляционную ленту на 20% поверхности.
- Намотайте 40 витков: фиксируйте начало и конец термоклеем, избегайте перехлестов.
- Проверьте: подключите к LCR-метру на 20 к Гц – L должна быть 5–5.5 м Гн; если ниже, добавьте 2–3 витка.
- Тестируйте в схеме: вставьте в фильтр блока питания, измерьте ripple на выходе осциллографом – цель
Учет насыщения: для I = 3 А с B_sat = 0.35 Тл добавляем зазор 0.15 мм, что снижает L на 15%, но повышает устойчивость. В результате дроссель работает без нагрева, экономя энергию в сети. Этот пример показывает, как теория оживает: от чертежа к работающему устройству за пару часов.
Практика – это огонь, проверяющий металл расчетов; пройдите через нее, и ваш дроссель станет надежным стражем схемы.
Резюме: такой расчет для блока питания демонстрирует простоту применения формулы в реальности, с корректировками для долговечности.
Часто задаваемые вопросы
Как выбрать подходящий сердечник для тороидального дросселя в домашних условиях?
Выбор сердечника начинается с анализа задачи: определите требуемую индуктивность, частоту и ток. Для низкочастотных применений подойдут ферритовые кольца с высокой проницаемостью, доступные в магазинах радиодеталей. Измерьте размеры микрометром: внутренний радиус должен позволять намотку без натяжения. Учитывайте материал – для России предпочтите отечественные ферриты, устойчивые к влажности. Если бюджет ограничен, начните с переработанных сердечников из старых трансформаторов, но проверьте на трещины визуально и магнитным тестером.
- Определите μᵣ по datasheet: 2000–4000 для большинства задач.
- Проверьте площадь сечения: минимум 1 см² для токов >1 А.
- Тестируйте: намотайте пробный виток и измерьте начальную индуктивность.
Что делать, если рассчитанная индуктивность не совпадает с измеренной?
Расхождение часто возникает из-за неточных данных о проницаемости или геометрии. Сначала перепроверьте параметры: используйте точные измерения для A и l, учитывая воздушные зазоры. Если μᵣ завышена, L окажется ниже – скорректируйте по графикам зависимости от частоты. В практике добавьте или уберите 5–10% витков и измерьте заново LCR-метром. Для точности протестируйте в рабочей схеме, где реальные условия выявят паразитные эффекты.
Пример корректировки: если отклонение 20%, увеличьте N на sqrt(1.2) ≈ 1.1 раза. Это простой способ добиться совпадения без полной переделки.
Влияет ли температура на работу тороидального дросселя?
Да, температура существенно влияет: проницаемость μᵣ падает на 10–30% при нагреве до 100°C, что снижает индуктивность и усиливает потери. В российских проектах, где устройства работают в неотапливаемых помещениях, выбирайте материалы с низким температурным коэффициентом, как специальные ферриты. Установите предел нагрева
- Измерьте L при комнатной и повышенной температуре.
- Выберите сердечники с классом термоустойчивости по ГОСТ.
- Оптимизируйте: используйте обмотку с зазорами для теплоотвода.
Можно ли сделать тороидальный дроссель без специального оборудования?
Абсолютно, для хобби или прототипов хватит базовых инструментов: паяльник, мультиметр и ручная намотка. Купите готовый сердечник, намотайте витки вручную, фиксируя скотчем. Для проверки используйте онлайн-калькуляторы или простой тестер индуктивности из Arduino. В домашних условиях избегайте плотной намотки – это предотвратит короткие замыкания. Такой подход идеален для начинающих, позволяя экспериментировать без затрат.
Шаги: подготовьте провод, намотайте по формуле, изолируйте и протестируйте на breadboard.
Как интегрировать дроссель в схему фильтра для подавления помех?
Интеграция начинается с размещения дросселя последовательно с линией питания, параллельно конденсаторам для LC-фильтра. Рассчитайте cutoff-функцию f_c = 1 / (2π sqrt(L C)), чтобы она была ниже рабочей частоты помех. В типичной схеме для 50 Гц добавьте дроссель перед выпрямителем, заземлите экран. Проверьте по нормам электромагнитной совместимости: измерьте EMI спектроанализатором или осциллографом, стремясь к снижению на 30 д Б.
| Компонент | Значение | Роль |
|---|---|---|
| Дроссель | 5 мГн | Подавление индуктивных помех |
| Конденсатор | 100 мкФ | Сглаживание пульсаций |
| Резистор | 10 Ом | Ограничение тока |
Какие преимущества тороидальных дросселей перед другими типами?
Тороидальные дроссели выделяются компактностью и низким уровнем электромагнитных помех благодаря замкнутому магнитному полю, что минимизирует наводки на соседние элементы. Они эффективны в высокочастотных схемах, где другие формы дают потери до 20%. В сравнении с EI-сердечниками, тороиды на 30% меньше по размеру при той же индуктивности. Идеальны для портативных устройств, как зарядки или аудиоусилители, обеспечивая стабильность без дополнительного экранирования.
Выводы
В этой статье мы подробно разобрали конструкцию тороидальных дросселей, их ключевую формулу расчета количества витков, типичные ошибки в применении и пути оптимизации для российских проектов. Через практический пример для блока питания и ответы на часто задаваемые вопросы мы показали, как превратить теорию в надежные устройства, учитывая локальные материалы и нормы. Эти знания позволяют избежать перегрузок и повысить эффективность схем без лишних затрат.
В финале напомним практические советы: всегда проверяйте параметры сердечника по datasheet, тестируйте прототипы в реальных условиях с LCR-метром и осциллографом, корректируйте за зазоры для устойчивости к насыщению. Используйте отечественные ферриты для доступности и адаптируйте расчеты под частоту и ток, чтобы минимизировать паразитные эффекты. Такие шаги сделают ваши расчеты точными и долговечными.
Не откладывайте – возьмите сердечник и провод, примените формулу прямо сегодня, соберите свой первый дроссель и увидьте, как он стабилизирует схему. Это шаг к мастерству в электронике, открывающий двери для собственных изобретений и надежных проектов в повседневной практике. Действуйте, и результаты вдохновят на новые эксперименты!
