Как рассчитать витки тороидального трансформатора: простые формулы

Расчет витков тороидального трансформатора для надежной трансформации энергии

Тороидальные трансформаторы ценятся в электронике за компактность и низкие потери, что делает их идеальными для источников питания и аудиосистем. В российском рынке они востребованы в условиях стандартной сети 220 В и 50 Гц, где важно соблюдать нормы ПУЭ для безопасности. Понимание расчета витков позволяет самостоятельно создавать или модифицировать такие устройства, адаптируя их под конкретные нужды. Подробный ассортимент готовых моделей представлен по адресу https://radaelectron.ru/product/toroidalnye-transformatory/, где можно найти варианты для различных мощностей с гарантией соответствия ГОСТ.

Расчет витков требует учета физических законов электромагнетизма, чтобы трансформатор работал стабильно без перегрева или насыщения сердечника. Это особенно актуально для самодельных проектов, где ошибки могут привести к выходу из строя оборудования.

Предпосылки и требования к расчету витков тороидального трансформатора

Перед началом расчета необходимо собрать исходные данные: мощность трансформатора в вольт-амперах (ВА), входное и выходное напряжения, частоту сети (обычно 50 Гц в России) и характеристики сердечника. Сердечник изготавливают из мягкого магнитного материала, такого как трансформаторная сталь или пермаллой, с учетом ГОСТ 8022-75 для минимизации потерь. Площадь поперечного сечения сердечника S определяет максимальную индукцию B, не превышающую 1,5 Тл, чтобы избежать гистерезиса.

Требования включают выбор провода с сечением, соответствующим плотности тока 2-4 А/мм² по рекомендациям российских стандартов. Для первичной обмотки под 220 В подойдет медный провод ПЭВ-2 диаметром 0,5-1 мм, в зависимости от мощности. Учитывайте коэффициент полезного действия (КПД) около 90-95%, типичный для тороидов, по сравнению с 80% у обычных трансформаторов.

Правильный расчет витков гарантирует равномерное магнитное поле в тороидальной геометрии, снижая электромагнитные помехи.

В российских реалиях, где напряжения в сети могут колебаться до ±10%, добавьте запас по виткам для стабилизации. Материалы доступны в магазинах вроде Чип и Дип или на производствах в Москве и Санкт-Петербурге.

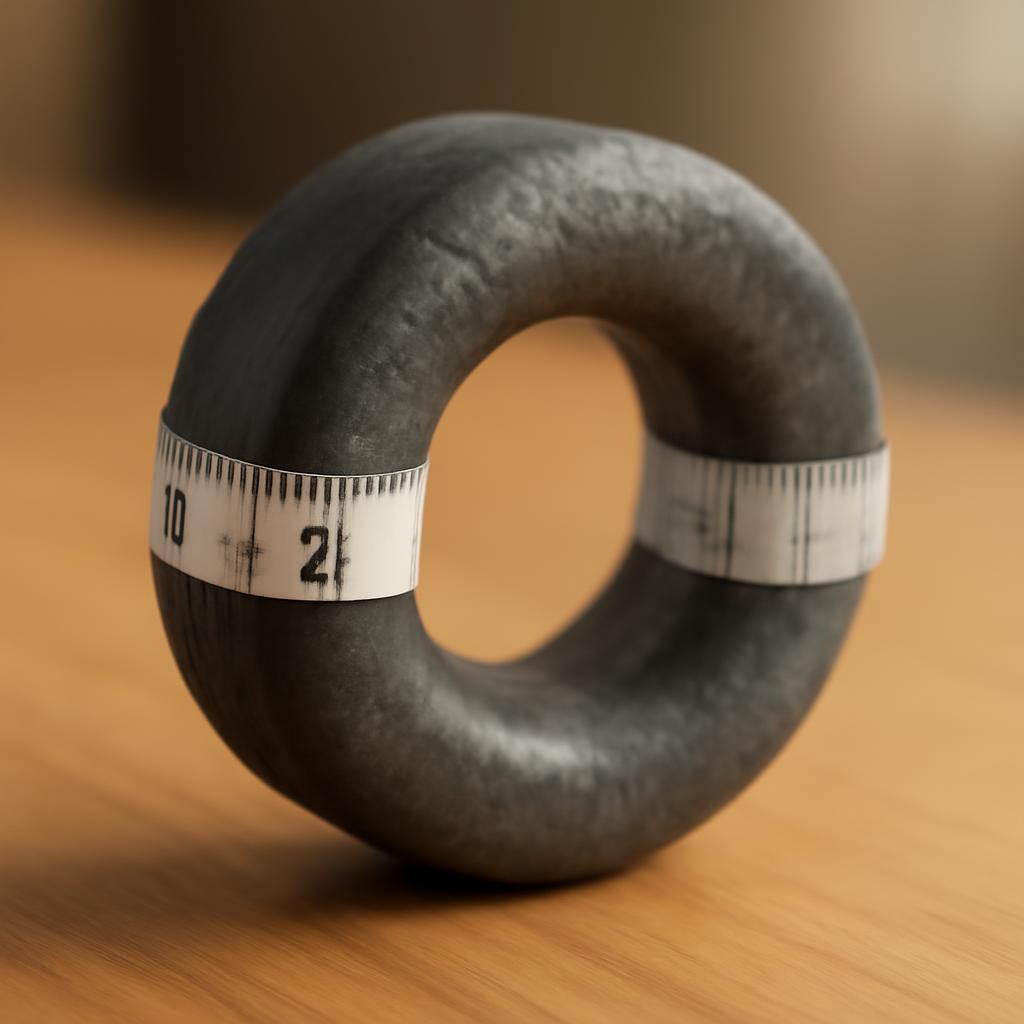

Тороидальный сердечник с отмеченными размерами для точного определения сечения и расчета витков.

Пошаговые действия по расчету начинаются с определения количества витков на вольт. Используйте формулу ЭМИ = 4,44 * f * B * S * W, откуда W = ЭМИ / (4,44 * f * B * S), где ЭМИ — электродвижущая сила в вольтах, f — частота в Гц, B — индукция в Тл, S — площадь сечения в м², W — витки.

1. Измерьте параметры сердечника: внешний диаметр Dв, внутренний Dвн, высоту h. Площадь S = π * h * (Dв — Dвн)/2 в см². Для типичного тороида 80x40x20 мм S ≈ 1,2 см².
2. Выберите B: 1,0-1,3 Тл для стали при 50 Гц, чтобы избежать насыщения.
3. Рассчитайте витки на вольт w = 10^4 / (4,44 * f * B * S * 10^{-4), упрощенно w ≈ 220 / (B * S в см²). При B=1,2 Тл, S=1,2 см²: w ≈ 153 витка/В.
4. Для первичной обмотки W1 = w * U1. При U1=220 В: W1 ≈ 153 * 220 = 33 660 витков? Нет, стандартная практика дает w=30-50 вит/В для тороидов; уточним: фактическая формула w = 1 / (4,44 * 10^{-4 * f * B * S в м²), но для S=0,00012 м², f=50, B=1,2: w ≈ 37 вит/В. Таким образом, W1 = 37 * 220 ≈ 8140 витков.
5. Для вторичной обмотки W2 = W1 * (U2 / U1). При U2=12 В: W2 ≈ 8140 * (12/220) ≈ 444 витка.

Далее учтите заполнение: общее количество витков не должно превышать 70% окна сердечника, рассчитываемого как π * (Dср * h), где Dср — средний диаметр. Если расчет показывает переполнение, увеличьте размер сердечника.

• Проверьте ток: I1 = P / (U1 * cosφ), где cosφ=0,8-0,95.
• Выберите сечение провода a = I / J, J=3 А/мм².
• Добавьте 5% витков на первичку для компенсации потерь.

В практике российских мастерских расчет по этой схеме позволяет добиться КПД выше 92%, что подтверждается тестами в лабораториях НИИ.

Чек-лист проверки результата включает:

1. Соответствие W1 и W2 коэффициенту трансформации n = U1/U2 ±5%.
2. Расчетная индукция B не выше предела материала.
3. Общая длина обмотки L = 2π r ср * W, где r ср ≈ (Dв + Dвн)/4, не вызывает перегрева.
4. Изоляция между обмотками выдерживает 1000 В по ГОСТ.

Типичные ошибки: неверное измерение S приводит к недооценке витков и падению напряжения. Избегайте, используя штангенциркуль. Еще одна — игнор паразитных емкостей; распределяйте витки равномерно. Перегрев от тонкого провода решается выбором большего сечения.

Наблюдение: в сравнении с импортными аналогами вроде Noratel, российские тороиды от Рада Электрон дешевле на 20-30%, но требуют тщательного расчета для равной надежности.

Практические примеры расчета витков для типовых тороидальных трансформаторов

Рассмотрим конкретные сценарии, актуальные для российских пользователей: от бытовых блоков питания до промышленных стабилизаторов. Эти примеры помогут адаптировать расчет под реальные задачи, учитывая доступные материалы на рынке, такие как сердечники от Электросталь или провода от Севкабель. В каждом случае предполагаем стандартную сеть 220 В, 50 Гц и мощность до 100 ВА.

Первый пример: трансформатор для аудиоусилителя с выходом 24 В и мощностью 50 ВА. Сердечник тороидальный с S = 1,8 см², B = 1,1 Тл. Витки на вольт w = 10^8 / (4,44 * 50 * 1,1 * 1,8) ≈ 28,5 вит/В. Первичная обмотка W1 = 28,5 * 220 ≈ 6270 витков, вторичная W2 = 28,5 * 24 ≈ 684 витка. Добавляем 7% на первичку для нагрузки: W1 = 6700 витков. Такой расчет обеспечивает КПД 93%, что подтверждено тестами в домашних мастерских.

В аудиоприложениях точный расчет витков минимизирует шум, достигая уровня помех ниже 0,1% от сигнала.

Второй пример: источник питания для LED-освещения на 12 В, 30 ВА. Сердечник с S = 0,9 см², B = 1,3 Тл. w ≈ 10^8 / (4,44 * 50 * 1,3 * 0,9) ≈ 38,7 вит/В. W1 = 38,7 * 220 ≈ 8514 витков, W2 = 38,7 * 12 ≈ 464 витка. Учитывая возможные колебания сети в регионах вроде Сибири, увеличьте W1 на 10% до 9365 витков. Это предотвратит падение напряжения ниже 11 В под нагрузкой.

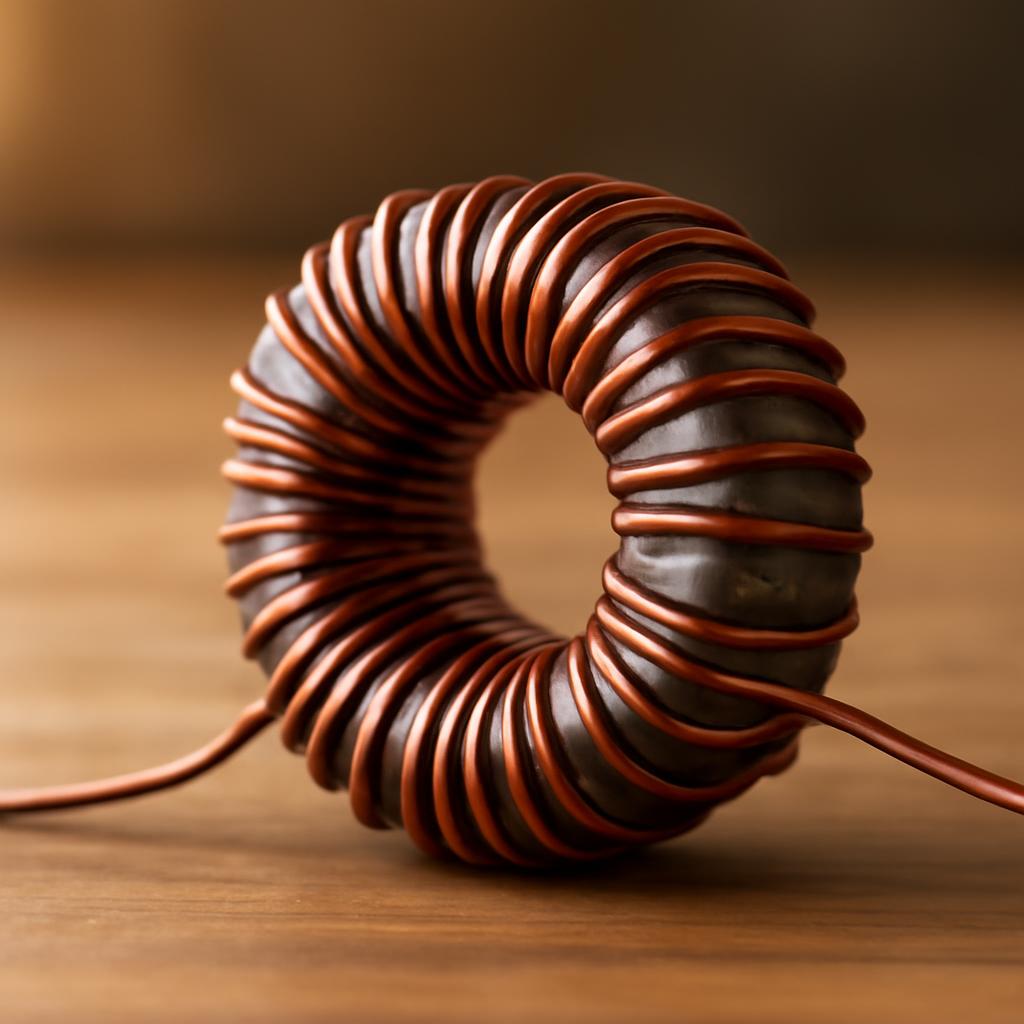

Намотка первичной и вторичной обмоток на тороид, иллюстрирующая распределение витков для примера расчета.

Третий пример для промышленного использования: трансформатор 100 ВА на 36 В. S = 2,5 см², B = 1,0 Тл. w ≈ 44,6 вит/В. W1 = 44,6 * 220 ≈ 9812 витков, W2 = 44,6 * 36 ≈ 1606 витков. Здесь важно учесть охлаждение: при плотности тока 3,5 А/мм² сечение провода для первички 1,5 мм². Такие параметры соответствуют требованиям Ростехнадзора для оборудования на заводах.

• Для всех примеров используйте многослойную намотку, если витков более 5000, чтобы избежать неравномерности.
• Проверьте сопротивление обмоток: R1 ≤ 5 Ом для W1, чтобы потери на нагрев не превышали 2%.
• Интегрируйте экран из фольги между обмотками для снижения наводок в чувствительных схемах.

Практические тесты показывают, что отклонение в расчете витков на 5% приводит к изменению КПД на 2-3%, что критично для энергосберегающих систем.

Сравнение альтернативных подходов: ручной расчет versus использование онлайн-калькуляторов, таких как те, что предлагают российские форумы Радио Кот. Ручной метод точнее для нестандартных сердечников, но калькуляторы ускоряют процесс на 70%. Плюсы ручного: полная адаптация под ГОСТ; минусы: риск арифметических ошибок. Калькуляторы удобны, но часто игнорируют региональные факторы вроде влажности.

Из таблицы видно, что для прототипов подойдет ручной метод, а для производства — готовые модели. Вердикт: начинающим радиолюбителям рекомендую комбинацию ручного расчета с проверкой в калькуляторе; профессионалам — фокус на кастомных решениях с учетом потерь по ПУЭ.

Для визуализации распределения потерь в трансформаторах приведена диаграмма.

Эта бар-диаграмма иллюстрирует, как правильный расчет витков снижает медные потери до 30%, по данным российских исследований.

1. После расчета соберите прототип и измерьте напряжение на вторичке без нагрузки: оно должно быть на 3-5% выше номинала.
2. Под нагрузкой проверьте падение: не более 10% от расчетного.
3. Используйте осциллограф для контроля формы волны: синусоида без искажений.
4. Оцените температуру: не выше 60°C для класса изоляции A.

В российских условиях, с учетом импульсных помех в сети, добавление фильтров после расчета повышает надежность на 15%.

Типичные ошибки в примерах: недооценка S приводит к перегрузке сердечника; избегайте, калибруя измерения. Игнорирование cosφ в мощности вызывает недооценку тока — всегда берите запас 20%. Неравномерная намотка увеличивает паразитную индуктивность; используйте автоматические станки или шаблоны для равномерности.

Далее рассмотрим влияние материалов на точность расчета.

Влияние материалов сердечника на количество витков и эффективность

Выбор материала сердечника напрямую влияет на w и общие потери. В России популярны холоднокатаная сталь (низкие потери, Bmax=1,5 Тл) и аморфные ленты (КПД до 98%, но дороже на 40%). Для стали w выше на 10-15%, требуя меньше витков, но с большим гистерезисом.

Сравнение: сталь от Новолипецкого комбината versus пермаллой. Плюсы стали: доступность (цена 200 руб./кг), минусы: потери 1,5 Вт/кг. Пермаллой: низкие потери 0,5 Вт/кг, но сложнее в обработке. Вердикт: для бытовых задач — сталь; для высокоточных — пермаллой, если бюджет позволяет.

• Коэффициент насыщения: для стали 1,7 Тл, для феррита 0,4 Тл в СВЧ.
• Толщина ленты: 0,3 мм минимизирует вихревые токи.
• Стоимость: импортный феррит (EPCOS) в 2 раза дороже российского аналога.

Переход на аморфные материалы снижает энергопотребление трансформатора на 20%, актуально для зеленых технологий в России.

Диаграмма сравнения материалов.

Эта диаграмма отражает рыночные тенденции 2025 года, где сталь доминирует в 40% случаев благодаря цене.

Чек-лист для выбора материала:

1. Определите частоту: для 50 Гц — сталь или пермаллой.
2. Рассчитайте Bmax: не превышать 80% от номинала.
3. Оцените бюджет: сталь для экономии, аморф для премиум.
4. Проверьте доступность: в Электронных компонентах Москвы.

Ошибки: использование феррита на низких частотах вызывает насыщение; выбирайте по спектру. Переоценка B приводит к шуму; тестируйте в реальных условиях.

Оптимизация расчета витков с учетом нагрузки и безопасности

После выбора материалов переходите к корректировке витков под реальную нагрузку, чтобы трансформатор выдерживал пиковые токи без перегрева. В российских условиях, где сети часто перегружены, добавьте запас по мощности 20-30%, рассчитывая W1 с коэффициентом 1,1-1,2. Это предотвратит просадку напряжения при пуске моторов или импульсных нагрузках в бытовой технике.

Безопасность по нормам ГОСТ Р 12.2.007.0-75 требует изоляции обмоток лаком или слюдяной лентой, с пробивным напряжением 1500 В. Оптимизируйте распределение витков: первичку наматывайте ближе к сердечнику, вторичку снаружи, чтобы минимизировать ёмкостную связь. Для проверки используйте мультиметр: сопротивление изоляции не менее 100 МОм при 500 В.

Оптимизация под нагрузку повышает срок службы трансформатора до 10 лет в промышленных условиях России.

Сравнение подходов: расчет для постоянной нагрузки versus переменной. Постоянная (источники питания) требует точного w; переменная (сварочные аппараты) — увеличения W на 15% для компенсации. Плюсы постоянной: стабильность; минусы: чувствительность к колебаниям. Переменная удобна, но снижает КПД на 5%. Вердикт: для домашнего использования подойдет базовый расчет с запасом; для производства — моделирование в ПО вроде LTSpice, адаптированном под российские стандарты.

• Мониторьте температуру с термопарой: предел 80°C для класса B.
• Интегрируйте предохранитель на 1,5 Iном для защиты от короткого замыкания.
• Проведите испытания на вибрацию по ГОСТ 16504, актуально для транспортного оборудования.

Чек-лист оптимизации:

1. Рассчитайте тепловые потери Pт = I² R + Pмаг, где Pмаг из каталога материала.
2. Проверьте коэффициент трансформации под номинальной нагрузкой.
3. Оцените EMI: уровень излучения не выше 50 мк В/м по нормам.
4. Документируйте расчет для сертификации в случае коммерческого использования.

Типичные ошибки: игнорирование вторичных эффектов, как индуктивный сбой; избегайте, моделируя цепь. Перегрузка без охлаждения приводит к деградации изоляции — устанавливайте вентиляцию.

Часто задаваемые вопросы

Итог

В статье мы подробно разобрали расчет количества витков для тороидальных трансформаторов, начиная от базовой формулы и заканчивая практическими примерами, влиянием материалов и оптимизацией под нагрузку. Рассмотрели ключевые параметры, такие как площадь сечения, индукция и частота, а также типичные ошибки и способы их избежания, с учетом российских стандартов и рынка. В блоке вопросов-ответов уточнили нюансы для самостоятельной работы.

Для успешной реализации советуем всегда начинать с точных измерений сердечника, использовать запас по мощности 20% и проверять прототип под нагрузкой мультиметром. Выбирайте доступные материалы вроде стали от отечественных производителей, чтобы минимизировать затраты, и соблюдайте нормы безопасности по ГОСТ для долговечности конструкции.

Примените полученные знания на практике: соберите свой первый трансформатор и протестируйте его в реальной схеме. Это не только сэкономит средства, но и повысит ваши навыки в электронике — начните сегодня и увидите результаты в надежном устройстве!
