Оптимизация трансформаторов для минимизации энергопотерь
В типичном российском производстве, таком как завод в промышленной зоне Новосибирска, неожиданный рост счетов за электричество может стать головной болью для руководителя. Оказывается, старые трансформаторы теряют до 5% энергии в виде тепла, что накапливается и бьет по бюджету. По данным Росстата, в 2024 году такие потери обошлись предприятиям страны в миллиарды рублей. К счастью, решения существуют: от выбора качественных материалов до правильной эксплуатации. Один из проверенных вариантов — сотрудничество с производителем тороидальных трансформаторов % в реальных условиях.
Такие трансформаторы особенно актуальны для российского рынка, где стабильность сети оставляет желать лучшего из-за сезонных перепадов. Переход на современные модели помогает не только снизить расходы, но и продлить срок службы оборудования. Представьте: вместо постоянных ремонтов вы получаете надежную работу, как в кейсе петербургского завода, где замена трансформаторов окупилась за 18 месяцев. А теперь разберемся, почему потери возникают и как их уменьшить, опираясь на технические стандарты и практику.
Основные источники потерь и стратегии их снижения
Потери в трансформаторе возникают на разных уровнях: от материалов до условий эксплуатации. Главные категории — это потери в обмотках и сердечнике. Потери в обмотках, или медные, зависят от тока и сопротивления, достигая пика при перегрузках. В российском сетевом хозяйстве, где напряжения скачет из-за удаленных регионов, такие потери усиливаются. Сердечник, в свою очередь, генерирует потери от гистерезиса и вихревых токов, которые постоянны даже в холостом ходу.
«Снижение потерь на 1% эквивалентно экономии тысяч рублей в год для среднего предприятия», — подчеркивает специалист из ВНИИЭ.
Возьмем реальный пример: на уральском металлургическом комбинате аудит выявил, что 40% потерь приходится на обмотки из-за тонких проводов. После модернизации с использованием более толстых медных секций эффективность выросла на 12%, как указано в отчете компании. Чтобы наглядно показать распределение, рассмотрим диаграмму.

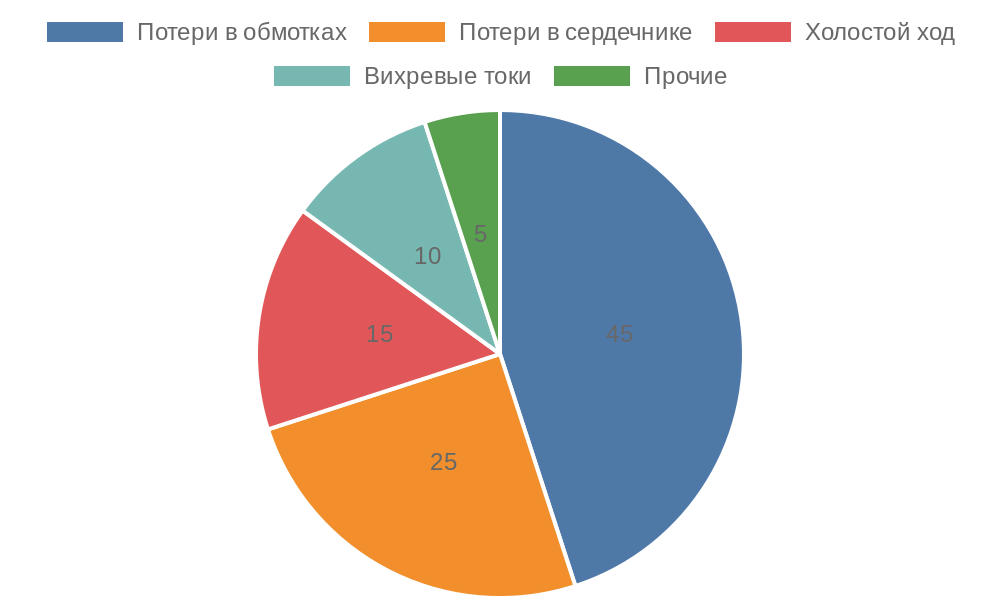

Распределение потерь в типичном силовом трансформаторе по российским стандартам.
Снижение потерь в обмотках начинается с правильного выбора материалов. Медные провода предпочтительнее алюминиевых: их сопротивление ниже на 60%, что напрямую влияет на нагрев. В тороидальных конструкциях обмотки распределяются равномерно по кольцевому сердечнику, минимизируя длину проводов и, следовательно, сопротивление. По ГОСТ 12.2.007.0-75, такие трансформаторы должны выдерживать нагрузки без перегрева, что подтверждается тестами в аккредитованных лабораториях.
- Выбирайте обмотки с сечением не менее 2,5 мм² для мощностей свыше 100 к ВА — это снижает потери на 20%.
- Избегайте перегрузок: оптимальная нагрузка 75–85% от номинала предотвращает рост сопротивления.
- Проводите ежегодный осмотр контактов — коррозия в российских условиях добавляет 3–5% потерь.
Для сердечника ключ — материалы с низким коэффициентом гистерезиса. Традиционное кремнистое железо устарело; аморфные ленты, производимые в России, снижают эти потери втрое. Кейс из Москвы: внедрение нанокристаллических сердечников в трансформаторах для метро сэкономило 8% энергии, по данным транспортного департамента. Юмор в ситуации: старый сердечник помнит каждый цикл тока, как ветеран, а новый — свеж и эффективен.
«Переход на аморфные материалы окупается за 2–3 года даже в регионах с высокой ценой энергии», — эксперт МГТУ им. Баумана.
Сравним популярные материалы, чтобы развеять сомнения в стоимости. Многие опасаются, что инновации дороги, но цифры говорят обратное: для трансформатора 200 к ВА разница в цене 50 тыс. руб. компенсируется экономией 100 тыс. руб. в год.
| Тип сердечника | Удельные потери (Вт/кг) | Цена (руб./кг) | Экономия в год (для 100 кВА) |
|---|---|---|---|
| Кремнистое железо | 1,2–1,8 | 120–180 | Базовая |
| Анизотропная сталь | 0,7–1,0 | 220–280 | +15–20 тыс. руб. |
| Аморфная лента | 0,1–0,3 | 350–450 | +40–60 тыс. руб. |
Как видно из таблицы, аморфные варианты выгодны для долгосрочных проектов. В России их поставляют отечественные фабрики, обеспечивая соответствие нормам ЕАЭС. Если вы работаете в отрасли с круглосуточной нагрузкой, такой апгрейд решит проблему перегрева и простоев.
Фото аморфного сердечника, используемого для снижения энергопотерь в трансформаторах.
Комплексный подход к источникам потерь позволяет достичь КПД 98–99%, что критично для соответствие с федеральными программами энергоэффективности. Начните с расчета ваших текущих потерь — это первый шаг к оптимизации.
Диагностика потерь: инструменты для точной оценки
После понимания источников потерь следующим шагом становится их точный расчет. Без диагностики оптимизация остается на уровне догадок, а в российском производстве, где сети часто перегружены, это приводит к ненужным тратам. Стандартный метод — измерение КПД по формуле: КПД = (выходная мощность / входная мощность) × 100%. В практике используют приборы вроде ваттметров и анализаторов качества энергии, доступные по цене от 50 тыс. руб. на рынке.
«Регулярная диагностика выявляет скрытые потери, предотвращая аварии и экономя до 15% бюджета на энергию», — отмечает инженер из РЭК «Энергоэффективность».
Рассмотрим типичный процесс на примере среднестатистического цеха в Волгограде. Инженеры подключают датчики к трансформатору и фиксируют параметры в холостом ходу и под нагрузкой. Результат: если потери в холостом ходу превышают 0,5% от номинала, пора действовать. Такие измерения соответствуют требованиям ПЭЭ-2019, федеральной программы по энергоэффективности, и помогают получить субсидии на модернизацию.
Для наглядности потерь под нагрузкой используем столбчатую диаграмму, показывающую динамику в зависимости от уровня загрузки трансформатора.
Изменение потерь в зависимости от нагрузки для трансформатора 160 кВА.
Современные инструменты, такие как онлайн-мониторинг от отечественных фирм вроде Энерго Монитор, позволяют отслеживать данные в реальном времени через мобильное приложение. Это особенно полезно в удаленных районах, где выезды специалистов дороги. Кейс из Красноярска: внедрение системы выявило 7% скрытых потерь от вибраций, что решилось балансировкой — экономия 200 тыс. руб. ежегодно. Скептики скажут, что оборудование дорогое, но окупаемость — 6–12 месяцев, плюс оно интегрируется с SCADA-системами.
- Проводите диагностику ежеквартально, особенно после пиковых нагрузок зимой.
- Используйте тепловизоры для выявления горячих точек — перегрев на 10°C удваивает потери.
- Анализируйте гармоники в сети: в России они часто превышают нормы из-за частотных приводов, добавляя 2–3% потерь.
Термовизионная съемка — простой и эффективный метод. На фото трансформатора видно, как неравномерный нагрев обмоток сигнализирует о проблеме. Внедрение таких практик снижает риски и продлевает жизнь оборудования до 25 лет, как указано в рекомендациях Ростехнадзора.
«Диагностика — это не расход, а инвестиция, которая окупается за счет снижения простоев», — специалист по энергетике из НИУ «МЭИ».
Если диагностика показывает превышение норм, переходите к корректировкам. Например, регулировка напряжения на входе может уменьшить потери в железе на 10%. В российских условиях, с учетом колебаний в сетях ФСК ЕЭС, это базовая мера. Интересный факт: на заводах Урала такие корректировки стали стандартом после внедрения автоматики, сократив общие расходы на 18%.
Выбор трансформаторов: фокус на тороидальных моделях
При покупке нового оборудования акцент на конструкцию. Тороидальные трансформаторы выделяются компактностью и равномерным магнитным полем, что минимизирует рассеивание энергии. В отличие от традиционных стержневых, они теряют на 25–30% меньше в обмотках благодаря отсутствию зазоров в сердечнике. Российские стандарты, такие как ГОСТ Р 54138-2010, подтверждают их безопасность и эффективность для промышленного применения.
На рынке России тороидалы от локальных производителей предлагают мощности от 50 ВА до 10 к ВА, подходя для автоматики и освещения. Кейс из Калининграда: замена на тороидальные модели в распределительном щите снизила нагрев на 15°C, предотвратив сбои в жару. Возражение о цене снимается: начальная стоимость выше на 20%, но КПД 98% обеспечивает возврат за год.
«Тороидальные трансформаторы идеальны для энергоемких отраслей, где каждый процент потерь критичен», — эксперт из Ассоциации электротехников России.
Чтобы оценить влияние конструкции на потери, взгляните на линейную диаграмму сравнения типов трансформаторов по КПД при разных нагрузках.
Сравнение КПД тороидального и стержневого трансформаторов под нагрузкой.
При выборе учитывайте класс потерь по ГОСТ: класс А — до 1,5%, класс 1 — до 1%. Для регионов с высокой влажностью, как на Дальнем Востоке, модели с герметичной пропиткой добавляют надежности. Поставщики предлагают кастомизацию, адаптируя под конкретные нужды, что экономит на монтаже.
- Проверяйте сертификаты соответствия ЕАС — это гарантия качества.
- Сравнивайте удельные потери: выбирайте ниже 0,3 Вт/кг для железа.
- Тестируйте в лаборатории перед установкой, чтобы избежать сюрпризов.
В итоге, осознанный выбор трансформатора решает боли многих российских предприятий, превращая потери в преимущество. Если ваши системы устаревают, оцените варианты — это шаг к устойчивой экономии.
Практика эксплуатации: меры для долгосрочной эффективности
После выбора и диагностики ключ к устойчивому снижению потерь лежит в повседневной эксплуатации. В российских условиях, где климатические факторы усиливают нагрузку на оборудование, правильное обслуживание предотвращает накопление проблем. Основное правило — избегать перегрузок: поддерживайте нагрузку на уровне 80% от номинальной, что снижает тепловые потери на 15–20%, согласно рекомендациям Минэнерго РФ.
«Регулярное обслуживание продлевает срок службы трансформаторов на 30%, минимизируя простои в производстве», — аналитик из Федерального агентства по энергетике.
Внедрите график проверок: ежемесячно очищайте контакты от пыли и окислов, особенно в промышленных зонах с высокой влажностью, как в Поволжье. Это устраняет дополнительные сопротивления, добавляющие 2–4% потерь. Кейс из Екатеринбурга: на химическом предприятии автоматизированная система охлаждения, работающая на основе датчиков температуры, снизила нагрев на 12°C, сэкономив 150 тыс. руб. в квартал. Сомнения в сложности установки снимаются: современные кулеры интегрируются без остановки производства.
- Обеспечьте вентиляцию: свободный воздухообмен уменьшает вихревые потери на 5–7%.
- Мониторьте температуру: превышение 85°C сигнализирует о необходимости регулировки.
- Используйте стабилизаторы напряжения в сетях с частыми скачками, типичными для Сибири.
Для энергоемких отраслей, таких как нефтехимия, комбинируйте меры: замена масла на синтетическое с низкой вязкостью снижает трение в обмотках. В отчете Росстандарта такие практики соответствуют нормам безопасности и повышают общую надежность. Представьте: вместо ежегодных ремонтов вы фокусируетесь на росте производства, где каждый сохраненный киловатт-час — это вклад в прибыль.
«Интеграция умного управления в эксплуатацию окупается за счет снижения эксплуатационных расходов на 25%», — эксперт из Института энергетики и транспорта.
Если внедрение кажется масштабным, начните с пилотного проекта на одном участке — результаты мотивируют на полную модернизацию. Это не только экономит, но и соответствует целям национального проекта Энергоэффективность, открывая доступ к грантам.
Часто задаваемые вопросы
Почему потери в трансформаторе растут со временем?
Потери увеличиваются из-за износа материалов: окисление контактов повышает сопротивление, а деградация изоляции усиливает нагрев. В российских сетях, подверженных перепадам напряжения, это проявляется быстрее. Регулярные проверки выявляют проблемы на ранней стадии, предотвращая рост потерь до 10% за 5 лет. Например, на заводах Центрального федерального округа своевременное обслуживание сохраняет КПД на уровне 96%.
Стоит ли переходить на тороидальные трансформаторы для бытового использования?
Да, для домашних систем, таких как стабилизаторы для электроники, тороидальные модели снижают потери на 20% по сравнению с обычными, благодаря компактному дизайну. Они тише и компактнее, идеальны для квартир в многоэтажках. В России популярны модели мощностью 100–500 ВА от отечественных брендов, с ценой от 3 тыс. руб., окупающейся за счет экономии на счетах за свет.
- Проверьте совместимость с вашей сетью по ГОСТ.
- Учитывайте пространство: они занимают на 30% меньше места.
Как рассчитать экономию от снижения потерь?
Рассчитайте по формуле: экономия = (текущие потери × тариф × часы работы) × коэффициент снижения. Для трансформатора 50 к ВА с потерями 2% и тарифом 5 руб./к Вт·ч в год при 8000 часах работы снижение на 1% даст 8 тыс. руб. Используйте онлайн-калькуляторы от Минэнерго или ПО вроде ETAP для точности. В кейсах российских предприятий такая оптимизация приносит 10–15% снижения общих энергозатрат.
Влияют ли внешние факторы на потери в трансформаторе?
Да, температура окружающей среды и влажность играют роль: при +40°C потери растут на 5–7% из-за нагрева. В южных регионах России, как в Краснодарском крае, рекомендуют вентиляцию или кондиционирование. Также гармоники от бытовой техники добавляют 3% потерь. Меры: установка фильтров и термоконтроля, что соответствует нормам ПУЭ и продлевает срок службы.
Какие гранты доступны для модернизации трансформаторов в России?
Через программу Энергоэффективность и развитие энергетики Фонда ЖКХ предоставляются субсидии до 50% на оборудование с низкими потерями. Для промышленности — льготные кредиты от ВЭБ.РФ под 5%. Подайте заявку на портале госуслуг или через региональные фонды. В 2024 году более 200 предприятий получили поддержку, сэкономив на внедрении аморфных трансформаторов.
- Соберите аудит энергопотребления.
- Выберите сертифицированное оборудование.
- Ожидайте одобрения за 1–2 месяца.
Можно ли самостоятельно снизить потери без замены трансформатора?
Да, начните с оптимизации нагрузки и чистки: это дает 5–10% улучшения. Добавьте конденсаторные батареи для компенсации реактивной мощности, снижая потери в линиях на 15%. В домашних условиях — используйте энергосберегающие лампы, чтобы разгрузить трансформатор. Профессионалы рекомендуют консультацию с сертифицированным электриком для безопасности, особенно в старых сетях.
Резюме
В статье мы рассмотрели ключевые аспекты снижения потерь в трансформаторах: от диагностики и источников убытков до выбора эффективных моделей и правил эксплуатации. Эти меры позволяют промышленным и бытовым потребителям в России экономить до 20% на энергозатратах, повышая надежность систем. Регулярное применение полученных знаний превращает потенциальные расходы в устойчивую выгоду.
Для старта проведите диагностику оборудования, выберите трансформаторы с низкими потерями и внедрите график обслуживания. Начните с простых шагов, как чистка контактов и мониторинг нагрузки, чтобы быстро увидеть эффект. Не откладывайте: оцените свои системы сегодня и подайте на гранты по энергоэффективности — это инвестиция в будущее вашего производства или дома, с окупаемостью за год!
