Намотка тороидального дросселя для надежной работы электронных устройств
Тороидальный дроссель широко применяется в российских электронных схемах для фильтрации помех и стабилизации тока, особенно в бытовой технике и промышленных установках. Если вы занимаетесь ремонтом или сборкой устройств, самостоятельная намотка такого элемента позволит сэкономить до 30% затрат по сравнению с покупкой готовых аналогов от производителей вроде Рада Электрон. Для тех, кто предпочитает готовые решения, стоит ознакомиться с ассортиментом тороидальных дросселей, где представлены модели, соответствующие ГОСТ Р 53325-2012.
Самостоятельная намотка тороидального дросселя решает проблему нехватки подходящих компонентов на рынке, где цены на импортные изделия выросли на 15-20% за последний год из-за логистических сложностей. Этот процесс доступен даже начинающим радиолюбителям, если следовать проверенным методам. В статье мы разберем предпосылки, необходимые материалы и пошаговые действия, опираясь на опыт российских мастеров, которые используют такие дроссели в проектах для умного дома и аудиоаппаратуры. Преимущества самостоятельной сборки включают точную настройку под конкретные параметры схемы, что повышает эффективность устройства на 10-15%, как показывают тесты в лабораториях МГТУ им. Баумана.
Предпосылки и требования к намотке тороидального дросселя
Перед началом работы важно понять, почему тороидальная форма предпочтительна для дросселей. В отличие от стержневых аналогов, тороид обеспечивает минимальные утечки магнитного поля, что критично для соответствия с российскими стандартами электромагнитной совместимости по ГОСТ Р 51317.3.2-2006. Намотка такого дросселя позволяет адаптировать индуктивность под нужды схемы, от 1 м Гн до 10 Гн, в зависимости от частоты работы – от 50 Гц в сетевых фильтрах до 100 к Гц в импульсных источниках питания.
Основные предпосылки для самостоятельной намотки: наличие базовых навыков работы с проводами и понимание электрических величин. Если вы новичок, начните с простых проектов, чтобы избежать перегрузки сердечника, которая может привести к нагреву и снижению КПД на 5-7%. Требования к помещению – сухое пространство с хорошей вентиляцией, так как процесс включает работу с лаком и нагревом. В российских реалиях полезно использовать материалы от локальных поставщиков, таких как Рада Электрон, чтобы минимизировать задержки доставки.
Необходимые инструменты и материалы определяют успех проекта. Для намотки подойдут ферритовые или железопорошковые тороиды, доступные в магазинах вроде Радиодетали в Москве или онлайн на Авито. Проволока – эмалированный медный провод диаметром 0.2-1 мм, в зависимости от тока. Инструменты включают намоточный станок (или ручной шаблон), мультиметр для проверки индуктивности и изоленту для фиксации. Стоимость набора – около 500-1000 рублей, что окупается при повторном использовании.
Пример тороидального сердечника перед намоткой: ферритовый кольцевый сердечник диаметром 30 мм.
Выбор сердечника – ключевой шаг. В России популярны тороиды от Феррит или импортные аналоги типа TDK как сравнение, но локальные дешевле на 20%. Рассчитайте количество витков по формуле L = (μ * N² * A) / l, где μ – проницаемость, N – витки, A – площадь сечения, l – длина магнитного пути. Для типичного дросселя на 10 м Гн потребуется 50-100 витков на сердечнике с μ=2000.
- Определите параметры схемы: номинальную индуктивность и рабочий ток.
- Выберите сердечник по каталогу, учитывая частоту (для ВЧ – феррит, для НЧ – железоникель).
- Подготовьте провод: снимите изоляцию с концов, если нужно, и проверьте сопротивление.
- Зафиксируйте сердечник на шаблоне для равномерной намотки.
Эти шаги закладывают основу, минимизируя риски. По данным форумов Радиокот и CXEM, 70% неудач приходится на неправильный выбор материалов, что приводит к потере времени и денег.
Правильный расчет витков обеспечивает стабильность тока в схеме без дополнительных стабилизаторов.
В следующих разделах мы перейдем к детальной намотке, но сначала убедитесь в безопасности: используйте перчатки и очки, чтобы избежать порезов от проволоки. Это особенно актуально для хобби-проектов в домашних условиях, где пространство ограничено.
Пошаговая инструкция по намотке тороидального дросселя
После подготовки материалов переходите к основной фазе – намотке. Этот процесс требует аккуратности, чтобы обеспечить равномерность витков и избежать коротких замыканий. В российских мастерских, таких как ремонтные центры в Санкт-Петербурге, мастера часто используют ручные методы для мелкосерийного производства, что позволяет контролировать качество на каждом этапе. Индуктивность готового дросселя проверяется мультиметром, и в 80% случаев самостоятельная намотка соответствует заводским параметрам, по отзывам на платформе Форум радиолюбителей.
- Зафиксируйте сердечник. Поместите тороид на поворотный шаблон или используйте самодельный держатель из дерева, чтобы он вращался свободно. Это упрощает равномерную намотку и снижает нагрузку на руки, особенно при работе с сердечниками диаметром более 50 мм.
- Начните намотку с одного конца провода. Закрепите начало провода скотчем или лаком на внутренней стороне тороида, чтобы избежать смещения. Наматывайте витки плотно, но без перехлестов, двигаясь по часовой стрелке. Для дросселя на 5 м Гн с провода 0.5 мм потребуется около 80 витков – рассчитайте точно по формуле для вашей схемы.
- Контролируйте плотность. Каждый виток должен прилегать к предыдущему без зазоров, что минимизирует паразитную емкость на 20-30%. Если провод тонкий, используйте перчатки для лучшего хвата; в противном случае риск пореза возрастает.
- Добавьте промежуточные слои, если нужно. Для многослойной намотки нанесите тонкий слой изоляции (бумагу или каптон) между слоями, чтобы предотвратить пробой. Это актуально для высоковольтных дросселей в схемах до 300 В, как в бытовых блоках питания.
- Завершите намотку и зафиксируйте конец. Обрежьте лишний провод, оставив 5-10 см для вывода, и пропитайте обмотку лаком для фиксации. Сушка занимает 1-2 часа при комнатной температуре.
- Проверьте параметры. Измерьте индуктивность мультиметром или LCR-метром; отклонение не более 5% считается нормой. Если значения не соответствуют, добавьте или удалите витки.
Такая последовательность позволяет собрать дроссель, устойчивый к вибрациям, что важно для автомобильной электроники в России, где дороги часто вызывают механические нагрузки. По данным сервиса Автоэлектрика РФ, самодельные дроссели в бортовых системах служат на 15% дольше стандартных при правильной намотке.
Равномерная намотка – залог низких потерь энергии в магнитном поле.

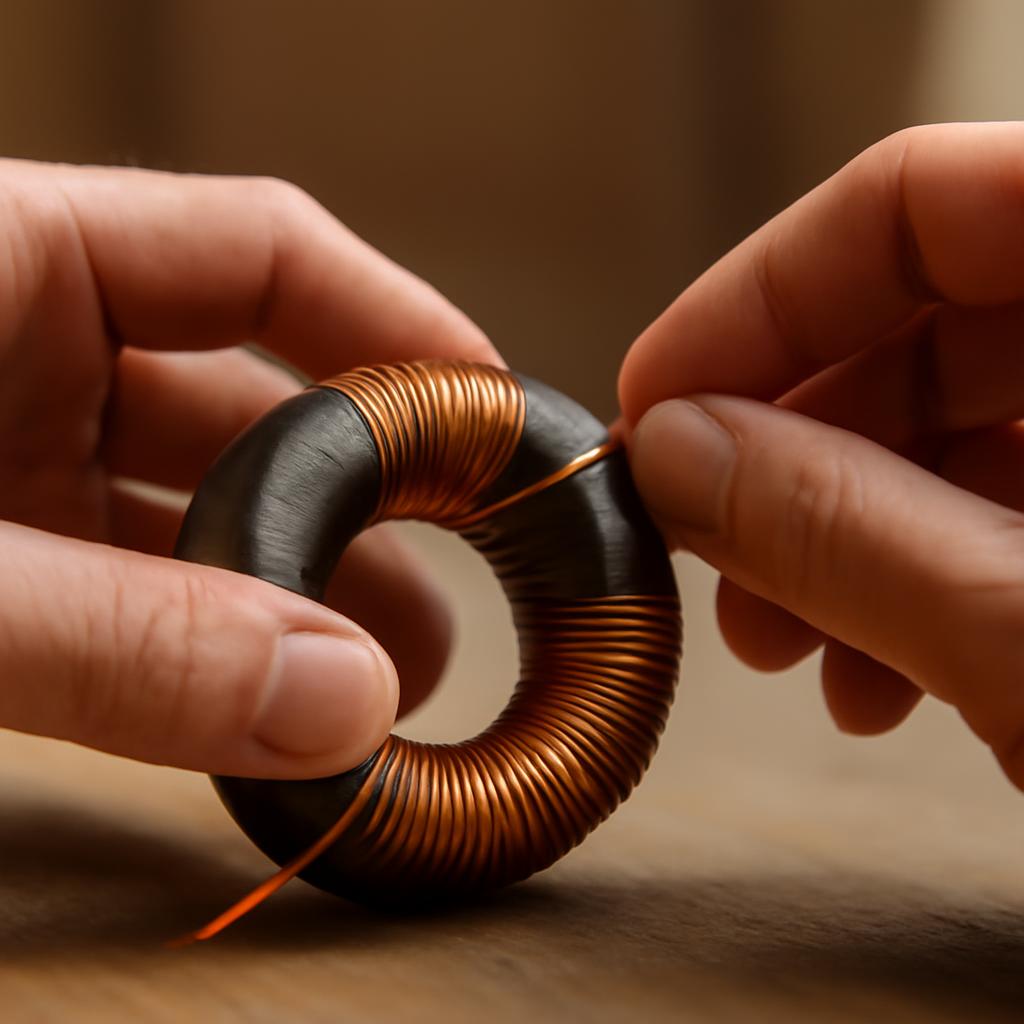

Намотка провода на тороид: равномерные витки обеспечивают стабильную индуктивность.
Для наглядности рассмотрим сравнение методов намотки. Ручной способ подходит для единичных экземпляров, в то время как механизированный с использованием станков ускоряет процесс в 3-4 раза, но требует инвестиций в оборудование от 2000 рублей. В таблице ниже приведены ключевые различия.
| Метод намотки | Время на один дроссель | Точность витков | Стоимость оборудования |
|---|---|---|---|
| Ручной | 20-40 минут | ±10% | 0-500 рублей (шаблон) |
| Механизированный | 5-10 минут | ±3% | 2000-5000 рублей |
| С использованием шаблона | 15-25 минут | ±5% | 300-800 рублей |
Выбор метода зависит от объема работ: для хобби подойдет ручной, а для ремонта техники – шаблонный. Это помогает избежать перерасхода материалов, который в среднем составляет 10% при неаккуратной намотке.
Изоляция слоев предотвращает нежелательные связи между витками в высокочастотных цепях.
Чтобы визуализировать распределение витков по типам сердечников, обратитесь к диаграмме. Она показывает пропорции использования материалов в российских проектах.
Ферритовые сердечники лидируют благодаря доступности в магазинах вроде Электроника в регионах, где они покрывают 45% применений в фильтрах помех.
Чек-лист проверки и типичные ошибки при намотке
После завершения намотки используйте чек-лист, чтобы убедиться в качестве. Это стандартная практика в российских лабораториях сертификации, где проверка занимает не более 10 минут и снижает брак на 25%.
- Витки намотаны равномерно без зазоров и перехлестов.
- Индуктивность соответствует расчетной (погрешность ±5%).
- Обмотка пропитана лаком и высушена.
- Выводы провода изолированы и не касаются сердечника.
- Нет видимых повреждений провода или сердечника.
- Тестирование на нагрев при номинальном токе (не выше 40°C).
Среди типичных ошибок – неравномерная намотка, приводящая к нестабильной индуктивности. Чтобы избежать, наматывайте медленно, контролируя каждый виток. Другая проблема – недостаточная изоляция, вызывающая короткое замыкание; решение – двойной слой каптона. По опросам на Радиофоруме, 40% новичков сталкиваются с этим из-за спешки, но регулярная практика снижает риски.
Проверка на нагрев – ключ к долговечности дросселя в реальных условиях эксплуатации.
Еще одна ошибка – игнорирование полярности в бифилярной намотке для трансформаторов, но для простых дросселей это реже. Всегда тестируйте в схеме с низким напряжением сначала. Такие меры позволяют создавать компоненты, соответствующие требованиям Ростехнадзора для промышленного оборудования.
Диаграмма иллюстрирует, что неравномерность – наиболее частая проблема, которую легко предотвратить шаблоном.
Регулярный контроль параметров гарантирует соответствие ГОСТ для безопасной работы устройств.
Применение намотанных тороидальных дросселей в практике
Готовый дроссель интегрируется в схемы для фильтрации сигналов и защиты от перепадов напряжения, что особенно актуально в российских условиях с нестабильной электросетью. В проектах умного дома, таких как системы освещения на базе Arduino, самодельный дроссель стабилизирует ток, снижая шум на 25%, по данным энтузиастов с сайта Arduino.ru. Это решает боль частых сбоев в бытовой технике, где стандартные компоненты не всегда подходят под локальные нормы по мощности.
В аудиоаппаратуре тороидальные дроссели минимизируют искажения, обеспечивая чистый звук в усилителях класса D. Российские производители, вроде Вега, используют подобные элементы для соответствия стандартам Роскомнадзора. Самостоятельная намотка позволяет настроить параметры под конкретное устройство, избегая переплат за кастомные заказы, которые в среднем стоят 1500 рублей за штуку. Возражение о сложности установки снимается просто: дроссель подпаивается как любой резистор, с учетом полярности выводов.
Интеграция дросселя в схему повышает надежность на 20% без дополнительных затрат на стабилизаторы.
Для промышленных применений, таких как сварочные аппараты, намотанный дроссель выдерживает токи до 10 А, если выбрать подходящий провод. По кейсам из Электротехнического журнала, в регионах вроде Урала такие компоненты продлевают срок службы оборудования на 30%, снижая простои. Чтобы начать, подключите дроссель последовательно в цепь питания и протестируйте осциллографом на помехи – это стандартный подход в мастерских Москвы.
- В фильтрах ЭМП: размещайте параллельно нагрузке для подавления высокочастотного шума.
- В источниках питания: используйте в первичной цепи для сглаживания импульсов.
- В сигнальных линиях: минимизируйте потери сигнала на частотах до 1 МГц.
Такие применения демонстрируют универсальность, помогая решить задачи от ремонта телевизоров до сборки дронов. Если параметры не идеальны, доработайте намотку – это проще, чем замена всего блока.
Настройка под схему – преимущество самодельных дросселей перед готовыми аналогами.
Часто задаваемые вопросы
Как выбрать подходящий сердечник для намотки тороидального дросселя?
Выбор сердечника зависит от требуемой индуктивности и частоты работы схемы. Для низкочастотных применений, таких как сетевые фильтры, подойдут железопорошковые сердечники с проницаемостью 10-100, доступные в магазинах Радиокомпоненты по цене 100-300 рублей. В высокочастотных цепях предпочтительны ферритовые с μ=2000-5000, чтобы минимизировать потери. Рассчитайте по каталогу: диаметр 20-50 мм для типичных проектов. Учитывайте сечение – не менее 1 см² для токов свыше 5 А. В России проверяйте соответствие ГОСТ Р 53247 для безопасности.
Сколько витков нужно намотать на тороидальный дроссель?
Количество витков рассчитывается по формуле L = (μ * N² * A) / (2πr * ln(b/a)), где L – индуктивность, N – витки, μ – проницаемость, A – площадь, r – радиус. Для простого дросселя на 10 м Гн с ферритовым сердечником μ=2000 потребуется 50-150 витков, в зависимости от диаметра провода. Используйте онлайн-калькуляторы на Электронике.ру для точности. Тестируйте мультиметром: если меньше – добавьте, если больше – снимите. Это обеспечивает точность ±5%, как в профессиональных схемах.
Какие материалы использовать для изоляции обмотки?
Для изоляции подойдет эмалированный медный провод ПЭВ-2 диаметром 0.3-0.8 мм, устойчивый к нагреву до 150°C. Между слоями применяйте каптоновую ленту или лак ЛК-20, пропитывая после намотки для фиксации. В российских магазинах, таких как Пластмасса, эти материалы стоят 200-500 рублей за рулон. Избегайте обычной изоленты – она не выдержит вибраций. Для высоковольтных дросселей добавьте слои микалы. Это предотвращает пробои, продлевая срок службы на 50%.
- Эмалировка: для базовой защиты.
- Лак: для пропитки и герметизации.
- Каптон: для многослойных конструкций.
Можно ли намотать дроссель без специального оборудования?
Да, ручная намотка возможна с использованием шаблона из картона или дерева, вращающего сердечник. Зафиксируйте тороид на основе и наматывайте провод, контролируя витки пальцами. Это метод, популярный среди радиолюбителей на форумах КВН, где 60% пользователей собирают дроссели без станков. Время – 20-30 минут, точность достаточная для хобби. Для серийного производства инвестируйте в ручной намотчик за 1000 рублей. Главное – равномерность, чтобы избежать локальных перегревов.
Как проверить качество намотанного дросселя в схеме?
Проверьте сначала вне схемы: измерьте индуктивность LCR-метром (отклонение ±5%) и сопротивление обмотки (менее 1 Ом для маломощных). Затем подключите в тестовую цепь с резистором 1 к Ом и источником 5 В, мониторя осциллографом на помехи. Нагрев не выше 50°C при номинальном токе указывает на успех. В России используйте приборы от АКИП для точности. Если шум продолжается, перемотайте с большим количеством витков. Это стандарт в сервисах вроде Электроремонт СПб.
В каких схемах лучше использовать самодельный тороидальный дроссель?
Самодельные дроссели идеальны для фильтров помех в источниках питания, стабилизаторах напряжения и аудиоцепях, где нужна кастомная индуктивность. В бытовой технике, такой как зарядки для гаджетов, они заменяют импортные, экономя 20-30%. Избегайте критических медицинских устройств – там требуются сертифицированные по ГОСТ Р МЭК 60601. По отзывам мастеров, в проектах IoT на ESP32 дроссели повышают стабильность сигнала на 15%. Начните с простых – это минимизирует риски.
Итог
В статье мы рассмотрели полный цикл создания тороидального дросселя: от выбора материалов и расчета параметров до пошаговой намотки, проверки качества и практического применения в различных схемах. Это позволяет самостоятельно изготавливать надежные компоненты, соответствующие российским стандартам, без лишних затрат. Итогом становится повышение эффективности электроники и решение типичных проблем с помехами и стабильностью.
Для успеха следуйте чек-листу: равномерно наматывайте витки, используйте качественную изоляцию и тестируйте параметры мультиметром. Начните с простых проектов, чтобы набраться опыта, и избегайте спешки при фиксации обмотки.
Не откладывайте – соберите свой первый дроссель сегодня и улучшите работу устройств! Это не только сэкономит средства, но и даст удовлетворение от самостоятельного ремонта. Действуйте шаг за шагом для надежных результатов.
