Выбор провода для намотки трансформатора с учетом технических требований
Намотка трансформатора требует тщательного подбора материалов, чтобы обеспечить надежность и эффективность устройства. Трансформаторы применяются в электронике, энергетике и бытовой технике для преобразования напряжения, и их качество во многом зависит от используемого провода. В России, где стандарты ГОСТ регулируют производство электротехнических изделий, важно ориентироваться на доступные материалы от отечественных производителей, таких как Электропровод или Севкабель. Для получения актуальных предложений по компонентам рекомендуется обратиться к специализированным поставщикам, например, на https://radaelectron.ru, где представлены варианты для различных задач.
Задача выбора провода заключается в обеспечении оптимального соотношения между проводимостью, механической прочностью и теплоотводом. Критерии оценки включают диаметр жилы, материал изоляции, допустимый ток и частоту работы трансформатора. Ниже рассмотрены основные варианты, их сильные и слабые стороны, а также условия применимости. Этот обзор поможет как начинающим радиолюбителям, так и специалистам избежать распространенных ошибок, таких как перегрев или короткое замыкание.
Основные виды проводов для намотки трансформаторов
Провода для намотки трансформаторов классифицируются по материалу проводника, типу изоляции и форме сечения. Медные провода остаются наиболее распространенными в российском производстве благодаря высокой проводимости и доступности, в то время как алюминиевые варианты используются для снижения веса в крупных установках. Согласно нормам ГОСТ 2112-79, провод должен выдерживать механические нагрузки при намотке и обеспечивать минимальные потери на нагрев.
Первый вариант — эмалированный медный провод (ПЭВ). Он состоит из медной жилы, покрытой тонким слоем эмали на основе полиэфирной смолы. Такой провод удобен для плотной намотки обмоток, поскольку изоляция минимальна, что позволяет уместить больше витков в сердечнике. Диаметр жилы варьируется от 0,1 мм для маломощных трансформаторов до 2 мм для промышленных. Сильные стороны: низкое сопротивление (около 0,017 Ом·мм²/м для меди), хорошая адгезия слоев при нагреве. Слабые стороны: эмаль может повредиться при резкой намотке, что приводит к межвитковым замыканиям; не рекомендуется для высоковольтных применений без дополнительной изоляции.
Эмалированный провод ПЭВ обеспечивает плотность намотки до 90% от объема сердечника, но требует контроля температуры при пайке — не выше 200°C.
Второй вариант — лаковый провод (ПЛ). Он аналогичен ПЭВ, но с изоляцией из полиуретанового лака, что улучшает свариваемость концов обмотки без снятия покрытия. В российском рынке такие провода поставляют компании вроде Ярэлектропровод, и они подходят для частотных трансформаторов в инверторах. Критерии: допустимая температура до 155°C, класс изоляции A по ГОСТ. Сильные стороны: легкость в монтаже, устойчивость к вибрациям. Слабые стороны: меньшая термостойкость по сравнению с силиконовыми аналогами; в условиях повышенной влажности может потребоваться дополнительная пропитка. Альтернатива — использование в паре с термоусадкой для защиты концов.
- Преимущества ПЛ: быстрая пайка без механической очистки.
- Ограничения: не для импульсных трансформаторов с пиковыми нагрузками свыше 10 к Гц.
- Применение: бытовая техника, такие как блоки питания для компьютеров.
Третий тип — провода с бумажной изоляцией (типа АВВ). Они используются в масляных трансформаторах для высоких мощностей, где требуется усиленная диэлектрическая прочность. В России такие материалы соответствуют ГОСТ 18410-73 и применяются в энергетике. Сечение жилы — от 1 до 50 мм². Сильные стороны: высокая пробивная напряженность (до 20 к В/мм), долговечность в масле. Слабые стороны: сложность намотки из-за толстой изоляции, повышенный вес; не подходит для сухих трансформаторов без пропитки. Риск: гигроскопичность бумаги, что приводит к снижению изоляции при хранении в некондиционированных условиях. Альтернатива — полимерные покрытия для компактных устройств.

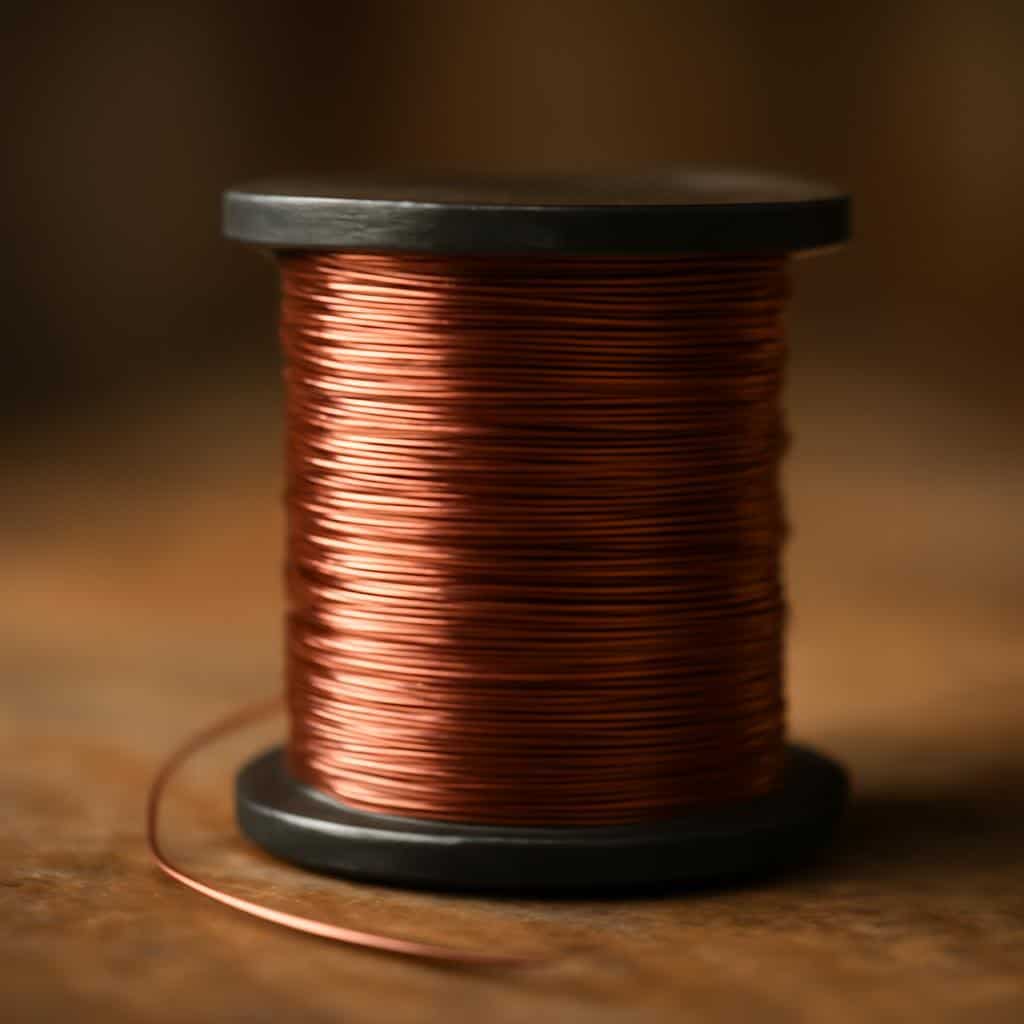

Эмалированный медный провод ПЭВ: вид жилы с тонким покрытием, подходящий для плотной намотки.
Бумажная изоляция в проводах АВВ минимизирует паразитные емкости, но увеличивает габариты трансформатора на 20-30%.
Для сравнения вариантов по ключевым критериям представлена таблица. Она учитывает российские стандарты и типичные цены на 2025 год (данные ориентировочные, на основе рыночных тенденций).
| Тип провода | Диаметр жилы (мм) | Термостойкость (°C) | Проводимость (Ом·мм²/м) | Цена (руб/кг, ориентир) | Применение |
|---|---|---|---|---|---|
| ПЭВ | 0,1-2 | до 155 | 0,017 | 800-1200 | Маломощные трансформаторы |
| ПЛ | 0,2-1,5 | до 130 | 0,017 | 700-1000 | Частотные устройства |
| АВВ | 1-50 | до 105 (в масле) | 0,028 (алюминий) | 500-900 | Энергетика |
Итог по первому разделу: эмалированный провод ПЭВ подходит для большинства самодельных и серийных трансформаторов в быту благодаря балансу цены и характеристик, но для высокомощных применений лучше выбрать АВВ с учетом рисков коррозии. Перед покупкой рассчитайте необходимое сечение по формуле I = P / (U * η), где η — КПД, чтобы избежать перегрузок.
Критерии расчета и выбора провода с учетом мощности и частоты
Расчет провода для намотки трансформатора начинается с определения мощности устройства и условий эксплуатации. Основные критерии включают расчетное сечение жилы, допустимую плотность тока и коэффициент заполнения обмотки. В российском производстве ориентируются на ГОСТ Р 53313-2009, который устанавливает пределы нагрева для обеспечения безопасности. Для маломощных трансформаторов до 100 ВА сечение выбирают по номограммам или формулам, таким как S = I / J, где I — ток, J — плотность тока (3-5 А/мм² для меди). Это позволяет избежать перегрева, который может привести к деградации изоляции.
При выборе провода для силовых трансформаторов учитывают частоту сети: для 50 Гц предпочтительны провода с толстой изоляцией, чтобы минимизировать вихревые токи. В импульсных трансформаторах, распространенных в современных источниках питания, требуются провода с высокой частотной стабильностью, такие как литцендрат — многожильный вариант для снижения скин-эффекта. Сильные стороны литцендрата: равномерное распределение тока, снижение потерь на 15-20% при частотах выше 10 к Гц. Слабые стороны: сложность намотки из-за множественных жил, повышенная стоимость; в бытовых условиях лучше применять его только для высокочастотных блоков, а для стандартных — стандартный ПЭВ. Риск: неправильный расчет может вызвать паразитные колебания, приводящие к потере КПД до 10%.
Литцендрат рекомендуется для частот свыше 20 кГц, но его применение оправдано только при мощностях выше 500 ВА, иначе экономия не покрывает удорожание.
- Определите мощность P трансформатора в ваттах.
- Рассчитайте ток первичной обмотки I1 = P / (U1 * 0,9), где U1 — входное напряжение, 0,9 — коэффициент безопасности.
- Выберите сечение S по таблицам ГОСТ или онлайн-калькуляторам российских производителей.
- Проверьте заполнение: коэффициент K не должен превышать 0,6 для ручной намотки, чтобы избежать деформации.
Для сравнения эффективности по частоте представлена диаграмма распределения потерь в обмотках разных типов проводов.
В высоковольтных трансформаторах, используемых в энергосистемах России, предпочтительны провода с комбинированной изоляцией — фторопластовой или тефлоновой, чтобы выдерживать напряжения до 10 к В. Такие материалы поставляют предприятия вроде Полимер в Подмосковье. Сильные стороны: диэлектрическая прочность до 50 к В/мм, устойчивость к озону. Слабые стороны: хрупкость при низких температурах (ниже -40°C), что актуально для сибирских условий; альтернатива — силиконовые покрытия для умеренного климата. Условия применимости: только в профессиональном производстве с обязательной сертификацией по ТУ 16.К71-038-93.
Распространенная ошибка — игнорирование теплового режима, что приводит к старению изоляции за 2-3 года вместо 10-15. Для контроля рекомендуется термометрия во время тестов. Итог: для бытовых трансформаторов 50 Гц подойдет ПЭВ с сечением 0,5-1 мм², обеспечивая КПД 95%; для импульсных — литцендрат, но с расчетом экономической целесообразности, чтобы не переоценивать преимущества в малых проектах.
Риски применения и меры предосторожности при намотке
Применение неподходящего провода несет риски, такие как короткое замыкание, пожар или снижение срока службы трансформатора. В российском контексте, где влажность и температурные перепады влияют на материалы, важно соблюдать хранение по ГОСТ 15150-69: в сухих помещениях с контролем влажности ниже 70%. Основные ограничения: медные провода подвержены окислению в агрессивных средах, алюминиевые — к контактному сопротивлению на соединениях, что может увеличить потери на 5-7%.
Для минимизации рисков используют пропитку обмоток лаком или эпоксидной смолой после намотки, что повышает влагостойкость. Сильные стороны пропитки: герметизация, защита от пыли. Слабые стороны: добавление веса на 10-15%, возможное пузырение при неправильном отверждении; альтернатива — вакуумная пропитка в промышленных условиях. В самодельных трансформаторах рекомендуется тестировать на холостом ходу с измерением температуры — не выше 80°C для класса изоляции B.
Пропитка обмоток снижает риск межвиткового пробоя на 80%, но требует вентиляции при работе с растворителями для соблюдения СанПиН 2.2.1/2.1.1.1200-03.

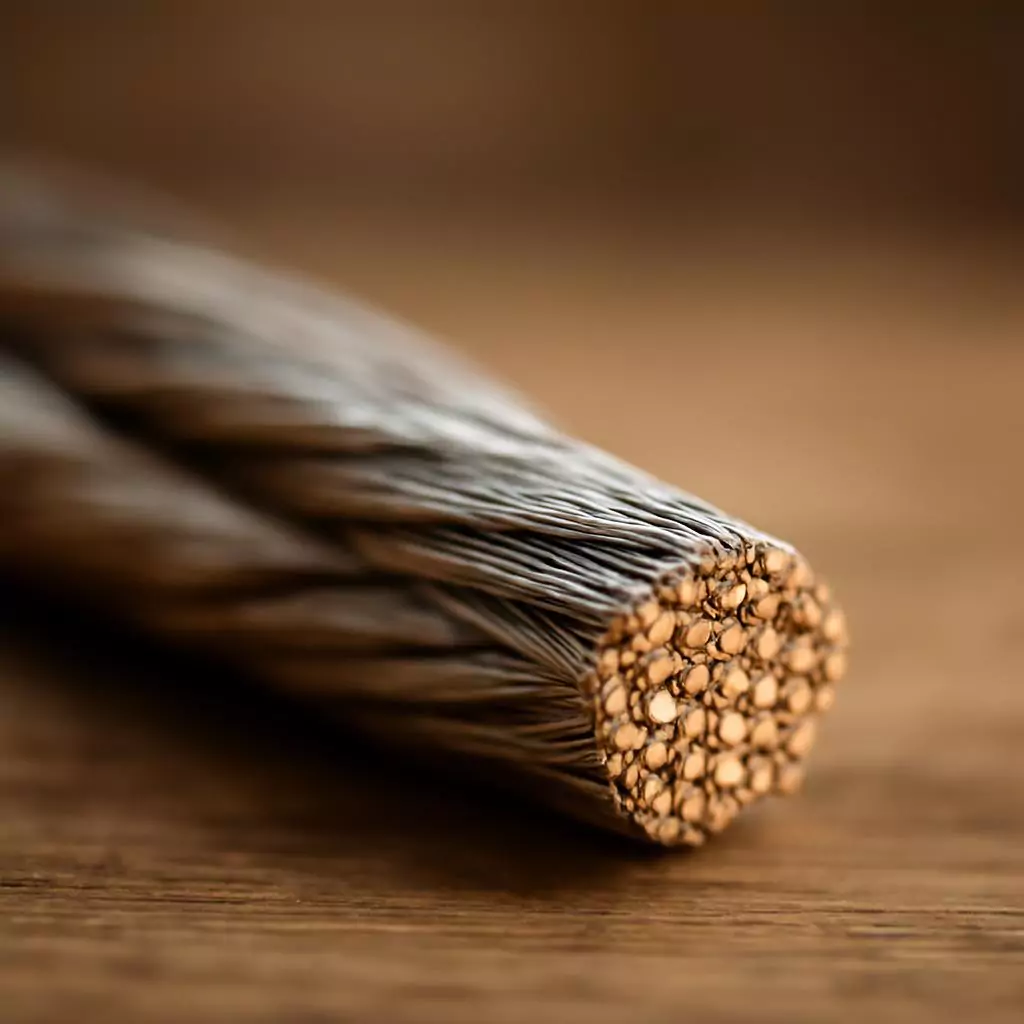

Многожильный литцендрат: структура провода для снижения скин-эффекта в импульсных устройствах.
Другой аспект — экологические ограничения: в 2025 году российские нормативы по ГОСТ Р 54906-2012 ужесточают требования к свинцовым покрытиям, заменяя их на бессвинцовые аналоги. Это влияет на выбор импортных проводов, таких как от японских фирм, для сравнения с отечественными: последние дешевле на 20-30%, но уступают в гибкости. Диаграмма ниже иллюстрирует распределение причин отказов трансформаторов по типам проводов в российской статистике.
- Перегрев: 35% случаев из-за недооценки плотности тока.
- Замыкание: 25%, часто от повреждения изоляции при намотке.
- Окисление: 20%, актуально для алюминиевых жил в влажных условиях.
Меры предосторожности включают использование перчаток и очков при работе, а также проверку сопротивления изоляции мегомметром перед запуском. Итог: риски минимизируются строгим расчетом и тестированием; для профессионалов подойдут комбинированные провода, для любителей — базовые ПЭВ с пропиткой, чтобы обеспечить надежность без излишних затрат.
Тестирование на вибрацию обязательно для трансформаторов в транспортных системах, где механические нагрузки ускоряют износ на 30%.
Выбор провода также зависит от доступности на рынке: в России лидерами являются заводы в Перми и Самаре, предлагающие сертифицированные партии. Перед закупкой консультируйтесь с поставщиками для учета локальных норм.
Практические рекомендации по намотке и обслуживанию трансформаторов
Намотка трансформатора с выбранным проводом требует последовательного подхода для обеспечения равномерности и отсутствия напряжений в обмотках. Начинают с подготовки сердечника: очистки от ржавчины и покрытия лаком для снижения вихревых токов. Провода наматывают слоями, чередуя направление для первичной и вторичной обмоток, с фиксацией изолентой между слоями по ГОСТ 19803-91. Это предотвращает смещение витков под нагрузкой. Для ручной намотки используют шаблоны, чтобы контролировать натяжение — не более 5-10 Н для тонких жил, иначе риск разрыва изоляции возрастает.
Обслуживание включает периодическую проверку сопротивления обмоток мультиметром и визуальный осмотр на трещины. В промышленных условиях России, таких как на заводах Россети, применяют автоматизированные тестеры для выявления дефектов на ранних стадиях. Сильные стороны правильной намотки: повышение КПД до 98%, снижение шума. Слабые стороны ручного метода: возможные неровности, приводящие к локальному перегреву; альтернатива — полуавтоматические станки для серийного производства. Условия применимости: для прототипов подойдет ручная намотка, но для серий — только с контролем качества по ISO 9001, адаптированному к российским нормам.
Равномерная намотка снижает индуктивное сопротивление на 5-7%, но требует калибровки оборудования для избежания ошибок в расчетах витков.
- Зафиксируйте сердечник в тисках.
- Наматывайте первичную обмотку, считая витки по формуле N = U / (4,44 * f * B * S).
- Изолируйте слои каптоновой лентой.
- Протестируйте на короткое замыкание перед пропиткой.
Инновации в материалах, такие как нанопровода с углеродными добавками, тестируются в НИИ в Москве, но их применение ограничено высокой ценой — в 5-10 раз дороже стандартных. Для российского рынка они подходят только для специальных задач, как в космической технике. Итог: следуйте рекомендациям для долговечности; регулярное обслуживание продлевает срок службы до 20 лет, минимизируя риски простоев.
Часто задаваемые вопросы
Какой провод предпочтительнее для самодельного трансформатора мощностью до 50 ВА?
Для самодельных трансформаторов небольшой мощности оптимален эмалированный медный провод ПЭВ диаметром 0,3-0,8 мм. Он обеспечивает хорошую проводимость и простоту намотки без специального оборудования. В российских магазинах, таких как Чип и Дип, такой провод доступен по цене 600-900 рублей за кг. Учитывайте плотность тока не выше 4 А/мм², чтобы избежать нагрева. Если проект требует повышенной термостойкости, рассмотрите вариант с полиуретановой изоляцией, но проверьте совместимость с сердечником из трансформаторной стали.
В чем основные различия между медным и алюминиевым проводом для намотки?
Медный провод обладает удельным сопротивлением 0,017 Ом·мм²/м, что в 1,7 раза ниже алюминиевого (0,028 Ом·мм²/м), обеспечивая меньшие потери энергии. Алюминиевый легче и дешевле на 30-40%, подходит для крупных трансформаторов в энергетике, но требует большего сечения для того же тока и усиливает контактное сопротивление на соединениях. По ГОСТ 18410-73 алюминиевый используют в масляных системах, где вес критичен. Риск с медью — окисление, с алюминием — коррозия; рекомендуется медь для бытовых задач, алюминий — для промышленных с пропиткой.
- Медь: выше прочность, лучше для вибраций.
- Алюминий: экономия массы, но сложнее пайка.
Как правильно рассчитать сечение провода для трансформатора?
Сечение рассчитывают по формуле S = I / J, где I — номинальный ток обмотки (I = P / U для вторичной), J — допустимая плотность тока (3-5 А/мм² для меди при 50 Гц). Для точности используйте коэффициент мощности 0,8-0,9. В России применяют таблицы из справочников Электротехника или онлайн-калькуляторы на сайтах производителей вроде Электрокабель. Пример: для 100 ВА при 220 В I ≈ 0,45 А, S ≈ 0,15 мм², но выбирайте ближайший стандарт 0,2 мм². Учитывайте запас 20% на пиковые нагрузки, чтобы предотвратить перегрев.
Можно ли использовать провод от старого оборудования для намотки нового трансформатора?
Использование провода от старого оборудования возможно, если он соответствует требованиям: проверьте целостность изоляции мегомметром (сопротивление >1 МОм) и отсутствие окислов. В российских реалиях, где много советской техники, такой подход экономит средства, но несет риски деградации материалов — изоляция может быть хрупкой после 10-15 лет. Рекомендуется демонтировать аккуратно, измерить диаметр и протестировать на ток. Альтернатива — покупка нового по ГОСТ для гарантии надежности; не применяйте в ответственных системах без сертификации.
Как хранить провод для намотки трансформатора, чтобы избежать повреждений?
Храните провод в сухом помещении при температуре 5-30°C и влажности не выше 65% по ГОСТ 15150-69, на деревянных или пластиковых катушках, защищенных от пыли и грызунов. Избегайте прямого солнца, чтобы предотвратить выцветание эмали. Для длительного хранения (более 6 месяцев) используйте герметичные пакеты с силикагелем. В России, с учетом климатических зон, в северных регионах добавьте обогрев. Проверяйте перед использованием: если изоляция потрескалась, утилизируйте, чтобы исключить риски замыканий.
- Катушки: вертикальное хранение для предотвращения деформации.
- Проверка: визуальный осмотр и тест на гибкость.
Итог
В статье рассмотрены ключевые аспекты выбора и применения проводов для намотки трансформаторов: от расчета сечения и типов изоляции до минимизации рисков и практических рекомендаций по намотке и обслуживанию. Уделено внимание российским стандартам, таким как ГОСТ, и особенностям материалов для разных мощностей и частот, включая сравнение медных и алюминиевых вариантов, а также ответы на распространенные вопросы. Это позволяет создать надежные устройства с высоким КПД и длительным сроком службы.
Для успешной реализации проектов рекомендуется всегда начинать с точного расчета тока и сечения, соблюдая плотность не выше 5 А/мм², использовать сертифицированные провода по ГОСТ и проводить тестирование на нагрев и изоляцию после намотки. Не забывайте о пропитке обмоток для защиты от влаги и механических повреждений, особенно в бытовых условиях.
Примените полученные знания на практике: соберите свой трансформатор, опираясь на описанные методы, и убедитесь в эффективности самостоятельно. Начните с простого проекта — это не только сэкономит ресурсы, но и повысит вашу компетенцию в электротехнике, открыв двери для более сложных разработок.
