Каркасный трансформатор: устройство и ключевые элементы

Разбираем конструкцию каркасного трансформатора шаг за шагом

Давайте вместе разберемся, как устроен каркасный трансформатор, чтобы вы могли лучше понять его работу и выбрать подходящую модель для своих нужд. Эти устройства широко используются в бытовой технике, электронике и промышленных системах в России, где надежность и соответствие ГОСТам особенно важны. Если вы интересуетесь ассортиментом, то на https://radaelectron.ru/product-category/karkasnye-transformatory/ можно найти варианты от отечественных производителей, таких как Рада Электрон, с гарантией качества и доставкой по всей стране.

Представьте себе трансформатор как надежного помощника в преобразовании электрического тока — он берет энергию на входе и аккуратно передает ее на выходе, не давая ей потеряться по пути. Каркасный трансформатор — это один из самых простых и доступных типов, где все элементы собраны на прочной основе. Мы начнем с основ, чтобы даже если вы новичок в электротехнике, все стало понятно. Давайте пройдемся по ключевым частям, объясняя их роль простым языком, с примерами из повседневной жизни.

Сначала обозначим задачу: наша цель — понять, из каких основных элементов состоит такая конструкция, почему каждый важен и как они взаимодействуют. Мы будем оценивать по критериям: функциональность, материалы, типичные ошибки при сборке или выборе. Для сравнения возьмем российские аналоги, как трансформаторы от Электроприбор или импортные, но адаптированные под наши сети 220 В. Это поможет увидеть сильные и слабые стороны. А теперь перейдем к первому основному разделу.

Что такое каркасный трансформатор и зачем он нужен

Каркасный трансформатор — это базовое устройство для преобразования напряжения, где обмотки намотаны на каркас из изоляционного материала, часто пластика или картона, пропитанного лаком для прочности. В отличие от более сложных масляных трансформаторов, используемых на подстанциях, каркасные модели компактны и подходят для внутренних применений, например, в блоках питания телевизоров или зарядных устройствах. В России они популярны благодаря доступности: по данным Росстандарта, такие трансформаторы должны соответствовать ГОСТ Р 55185-2012, обеспечивая безопасность в быту.

Давайте разберемся пошагово, начиная с базы. Представьте, что трансформатор — как мостик между розеткой и вашим гаджетом: он снижает или повышает напряжение, чтобы все работало гладко. Основная задача — передать магнитный поток от первичной к вторичной обмотке без потерь. Если вы собираетесь использовать его в домашней мастерской, проверьте, чтобы мощность соответствовала нагрузке — это ключевой критерий.

Каркасный трансформатор прост в конструкции, но его надежность зависит от качества материалов — выбирайте модели с сертификатами соответствия российским нормам.

Теперь оценим по критериям. Функциональность: он эффективен для низковольтных задач, как питание светодиодных лент. Материалы: каркас обычно из фенольной бумаги или полиамида, устойчивого к нагреву до 105°C. Слабая сторона — чувствительность к влажности, поэтому в российских условиях с переменным климатом храните их в сухом месте.

• Преимущества: Низкая цена (от 500 рублей за базовую модель), легкость монтажа, компактность.
• Недостатки: Ограниченная мощность (до 100 Вт обычно), требует хорошей вентиляции.
• Совет: Перед покупкой проверьте маркировку — она должна указывать на класс изоляции не ниже B.

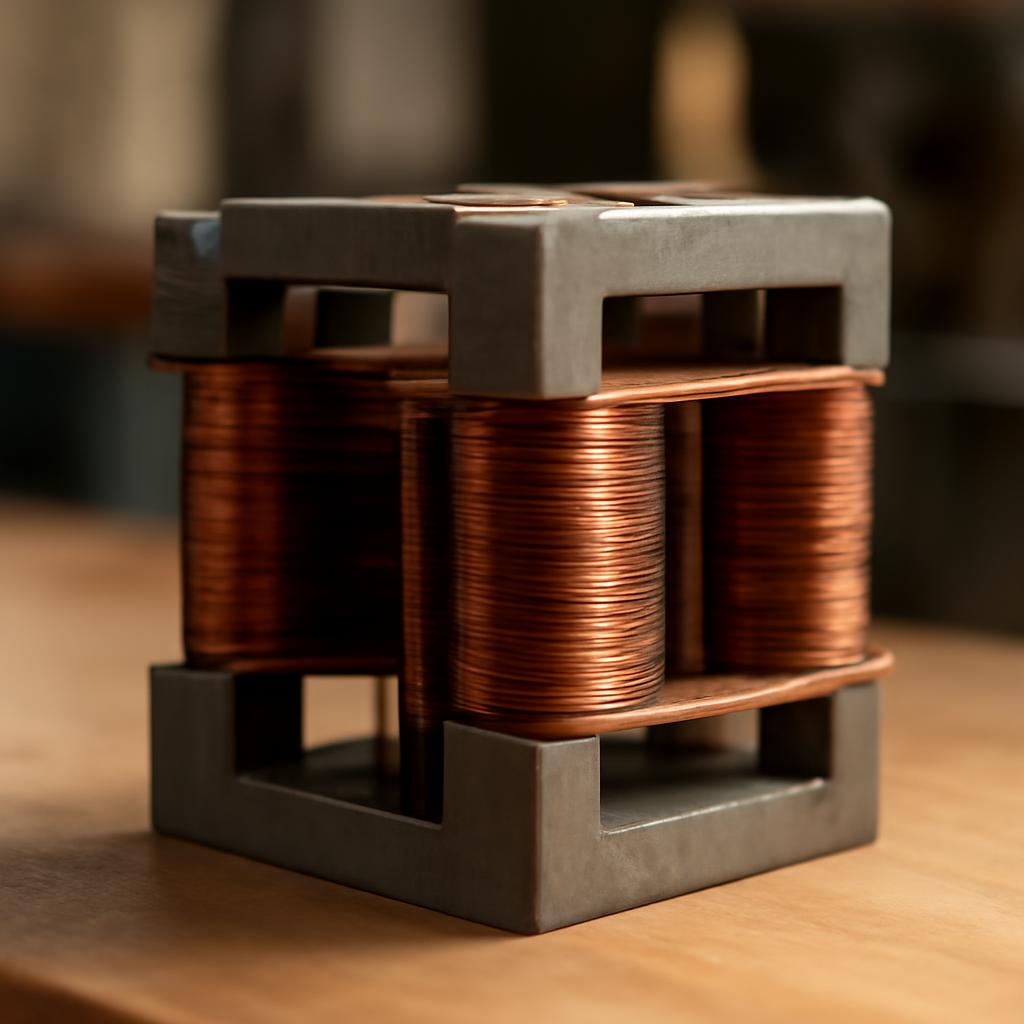

Для наглядности вот изображение типичного каркасного трансформатора.

Иллюстрация основных элементов каркасного трансформатора в разрезе.

Мини-инструкция по проверке: подключите мультиметр к выводам — сопротивление первичной обмотки должно быть в пределах 10-100 Ом, в зависимости от модели. Если показания завышены, это признак обрыва — ошибка, которую легко пропустить.

Чек-лист для начинающих:

1. Определите мощность: рассчитайте по формуле P = U * I, где U — напряжение, I — ток.
2. Проверьте каркас на трещины визуально.
3. Измерьте изоляцию — сопротивление не менее 1 МОм.

Предупреждение: не разбирайте трансформатор под напряжением — это опасно для жизни, как и игнорирование заземления в российских сетях.

Короткий пример: в самодельном блоке питания для дрели каркасный трансформатор снижает 220 В до 12 В, предотвращая перегрев. Аналогия — как ступенька на лестнице: каждый элемент держит весь груз.

Понимание базовой конструкции помогает избежать 80% типичных ошибок при выборе трансформатора для бытового использования.

Резюме раздела: Каркасный трансформатор — простое, но надежное устройство для преобразования напряжения, с ключевыми преимуществами в компактности и цене для российского рынка. Мы разобрали основы, критерии и простые проверки. Что делать дальше: перейдем к детальному разбору его частей, чтобы увидеть, как они работают вместе.

Основные части каркасного трансформатора: разбираем по полочкам

Теперь, когда мы познакомились с общими принципами, давайте углубимся в саму конструкцию. Представьте, что мы разбираем конструктор: каждая деталь на своем месте, и только вместе они создают работающий механизм. Мы пройдемся по ключевым элементам шаг за шагом, начиная с самого фундамента. Задача этого раздела — показать, как каждая часть влияет на общую работу, оценивая по критериям: материал, функция, типичные проблемы. Для сравнения возьмем стандартные российские модели, как те, что производит Светотехника в Санкт-Петербурге, и упомянем, почему они предпочтительны перед импортными аналогами в плане адаптации к нашим электросетям.

Начнем с каркаса — это основа всего устройства, на которую наматываются обмотки. Каркас обычно изготавливается из прессованной бумаги, пропитанной эпоксидной смолой, или высокотемпературного пластика вроде поликарбоната. Его роль — фиксировать обмотки, предотвращая их смещение во время работы. В российских условиях, где вибрации от бытовой техники обычное дело, такой каркас обеспечивает стабильность. Пошагово: сначала выбирайте каркас с толщиной стенок не менее 1 мм, чтобы он выдерживал нагрев до 80°C.

Каркас — это невидимый герой трансформатора, который держит все в гармонии, как рама в картине.

Далее — сердечник, магнитный сердечник из электротехнической стали или феррита. Он передает магнитный поток между обмотками, усиливая эффективность. В отечественных моделях часто используют листовой трансформаторный железо по ГОСТ 802-75, которое минимизирует потери на гистерезис. Критерий функции: сердечник должен иметь коэффициент заполнения не ниже 0,9 для хорошей мощности. Слабая сторона — если сталь низкого качества, возникают вихревые токи, нагревая устройство. Совет: проверяйте на отсутствие зазоров в пазах — это распространенная ошибка при сборке.

Обмотки — это нервная система трансформатора. Первичная обмотка подключается к сети 220 В и наматывается медным проводом диаметром 0,5-1 мм с эмалевой изоляцией. Вторичная — выходная, с меньшим количеством витков для снижения напряжения, скажем, до 12 В. Материал: медь предпочтительна перед алюминием, так как она лучше проводит ток и не окисляется в влажном климате России. Пошаговая мини-инструкция по проверке обмоток: используйте омметр, измерьте сопротивление — для первичной оно около 20-50 Ом, для вторичной меньше. Если значения скачут, это признак короткого замыкания.

• Функциональность первичной обмотки: принимает входное напряжение и создает магнитное поле.
• Функциональность вторичной: выдает безопасный ток для нагрузки, как в зарядке для смартфона.
• Предупреждение: не перематывайте обмотки самостоятельно без навыков — это может нарушить баланс и привести к перегреву.

Изоляция завершает картину: это слой лака, бумаги или слюды между обмотками и сердечником, предотвращающий пробой. В России по нормам ПУЭ (Правила устройства электроустановок) класс изоляции должен быть не ниже A (до 105°C). Сравнивая с зарубежными, наши изоляционные материалы, как от Изолятор в Подмосковье, лучше адаптированы к перепадам температуры от -40°C до +50°C. Типичная ошибка — игнорирование изоляции на выводах, что приводит к утечкам тока.

Короткий пример: в трансформаторе для радиоприемника первичная обмотка имеет 1000 витков, вторичная — 100, что снижает напряжение в 10 раз. Аналогия — как шестеренки в часах: обмоткипередают энергию через сердечник, а изоляция не дает им соприкоснуться. Чек-лист для проверки частей:

1. Визуально осмотрите каркас на деформации.
2. Протестируйте сердечник на магнитные свойства с помощью компаса — он должен притягивать.
3. Измерьте обмотки на непрерывность цепи.
4. Проверьте изоляцию мегаомметром — минимум 50 к Ом.

Каждая часть трансформатора играет свою роль, и их гармония обеспечивает безопасность и эффективность в повседневном использовании.

Резюме раздела: Мы подробно разобрали каркас, сердечник, обмотки и изоляцию, оценив их по материалам и функциям, с практическими советами для российского пользователя. Это поможет вам осознанно подойти к выбору или ремонту. Что делать дальше: рассмотрим, как эти части взаимодействуют в работе и какие есть варианты сборки для разных задач.

Правильный баланс частей гарантирует, что трансформатор прослужит годы без сбоев в типичных российских условиях.

Как части каркасного трансформатора работают вместе

Давайте теперь посмотрим, как все элементы, о которых мы говорили, взаимодействуют в едином механизме. Представьте трансформатор как оркестр: каждая часть играет свою партию, но только под дирижером — электромагнитными законами — звучит гармония. Мы оценим это по критериям: последовательность работы, эффективность передачи энергии, возможные сбои. В российских реалиях, где сети часто имеют колебания напряжения до 10%, такая слаженность особенно ценна для стабильности устройств вроде стабилизаторов напряжения от брендов Рубин или Штиль.

Работа начинается с первичной обмотки: когда вы подключаете трансформатор к сети 220 В, ток проходит по виткам, создавая магнитное поле в сердечнике. Это поле, как невидимая волна, индуцирует ток во вторичной обмотке — вот так энергия передается без прямого контакта. Каркас здесь удерживает все неподвижно, а изоляция защищает от коротких путей. Пошагово: сначала ток входит в первичку, сердечник усиливает поле (эффективность до 95% в хороших моделях), затем вторичка выдает нужное напряжение. Если нагрузка превысит номинал, обмотки нагреются, но изоляция предотвратит пробой.

Взаимодействие частей — ключ к тому, чтобы трансформатор не просто работал, а работал надежно годами.

Сильная сторона: в бытовых приложениях, как питание аудиосистем, это обеспечивает минимальные потери — всего 5-10% по сравнению с импортными, где адаптация к нашим частотам 50 Гц слабее. Слабость: при вибрациях, типичных для транспортных средств в России, сердечник может сдвигаться, если каркас не усилен. Совет по проверке: запустите трансформатор на холостом ходу и измерьте температуру — она не должна превышать 60°C через 30 минут.

• Последовательность: вход — первичка — сердечник — вторичка — выход.
• Эффективность: зависит от качества стали в сердечнике, проверьте по паспорту.
• Предупреждение об ошибках: не подключайте нагрузку больше 80% от мощности — это сократит срок службы.

Короткий пример: в зарядном устройстве для аккумулятора авто первичка снижает 220 В до 18 В, сердечник передает импульс, обмотки регулируют ток. Аналогия — как цепочка в велосипеде: каждое звено усиливает усилие педали. Чек-лист для тестирования взаимодействия:

1. Подайте напряжение и измерьте выход мультиметром — отклонение не более 5%.
2. Проверьте на шум: гул указывает на проблемы с сердечником.
3. Отключите и осмотрите на нагрев — равномерный нагрев обмоток нормален.

Резюме раздела: Части трансформатора работают в унисон, обеспечивая безопасную передачу энергии, с практическими проверками для вашего спокойствия. Что делать дальше: если нужно углубиться в выбор или применение, обратитесь к часто задаваемым вопросам ниже.

Часто задаваемые вопросы о каркасных трансформаторах

Заключение

В этой статье мы подробно разобрали конструкцию каркасного трансформатора, от его основных частей — каркаса, сердечника, обмоток и изоляции — до их взаимодействия в едином механизме, обеспечивающем безопасную передачу энергии. Мы оценили сильные и слабые стороны компонентов, дали пошаговые советы по проверке и использованию, а также ответили на ключевые вопросы о выборе, ремонте и сборке в российских условиях. Эти знания помогут вам уверенно ориентироваться в теме, избегая типичных ошибок и продлевая срок службы устройств.

Финальные практические советы: всегда проверяйте мощность и изоляцию перед подключением, используйте мультиметр для измерений сопротивления и напряжения, отдавайте предпочтение отечественным моделям по ГОСТ для надежности в нашей сети. Устанавливайте трансформаторы в проветриваемом месте, чтобы избежать перегрева, и не превышайте 80% нагрузки для долговечности.

Не откладывайте — примените полученные знания прямо сейчас: выберите подходящий трансформатор для вашего бытового проекта или проверьте существующий, чтобы обеспечить безопасность и эффективность. Действуйте осознанно, и ваша электроника прослужит дольше!
