Сравнение каркасных и тороидальных трансформаторов для оптимального выбора
Выбор между каркасным и тороидальным трансформатором зависит от конкретных требований к устройству, таких как мощность, габариты, эффективность и условия эксплуатации. Эти типы трансформаторов широко применяются в бытовой технике, промышленном оборудовании и системах автоматизации на российском рынке. Для ознакомления с примерами каркасных трансформаторов, доступных у отечественных производителей, можно обратиться к специализированным каталогам поставщиков, например, https://radaelectron.ru/product-category/karkasnye-transformatory/.
Задача выбора трансформатора заключается в оценке его соответствия техническим параметрам проекта. Критерии сравнения включают конструкцию, магнитные свойства, тепловые характеристики, электромагнитные помехи, стоимость и удобство монтажа. Каркасные трансформаторы используют традиционную обмотку на сердечнике в форме Э или аналогичной, в то время как тороидальные имеют кольцевой сердечник. Ниже рассмотрены ключевые аспекты каждого типа, с учетом российских стандартов, таких как ГОСТ Р 55185-2012 для силовых трансформаторов.
Конструкция и принцип работы каркасных трансформаторов
Каркасный трансформатор состоит из ферромагнитного сердечника, выполненного из пластин электротехнической стали, и двух обмоток — первичной и вторичной, намотанных на каркас. Сердечник собирается из отдельных пластин для минимизации вихревых токов, что снижает потери энергии. Этот тип трансформатора стандартизирован в России по ГОСТ 20426-82, регулирующему общие технические условия для масляных и сухих трансформаторов.
Преимущества конструкции проявляются в простоте производства и ремонта. Обмотки легко доступны для перемотки, что актуально для сервисных центров в регионах России, где импортные запчасти могут быть недоступны. Однако такая структура приводит к большим габаритам по сравнению с тороидальными аналогами, особенно при мощностях свыше 1 к ВА. Риски включают повышенный уровень магнитного рассеяния, что может создавать помехи в чувствительной электронике.
Каркасные трансформаторы обеспечивают надежность в условиях переменных нагрузок, но требуют дополнительной экранировки для снижения электромагнитных помех.
В российском производстве, например, у заводов типа Электротехника в Подмосковье, каркасные модели часто используются в стабилизаторах напряжения для бытового сектора. Альтернативой служат импортные аналоги от Siemens, но они дороже на 20-30% из-за логистики.

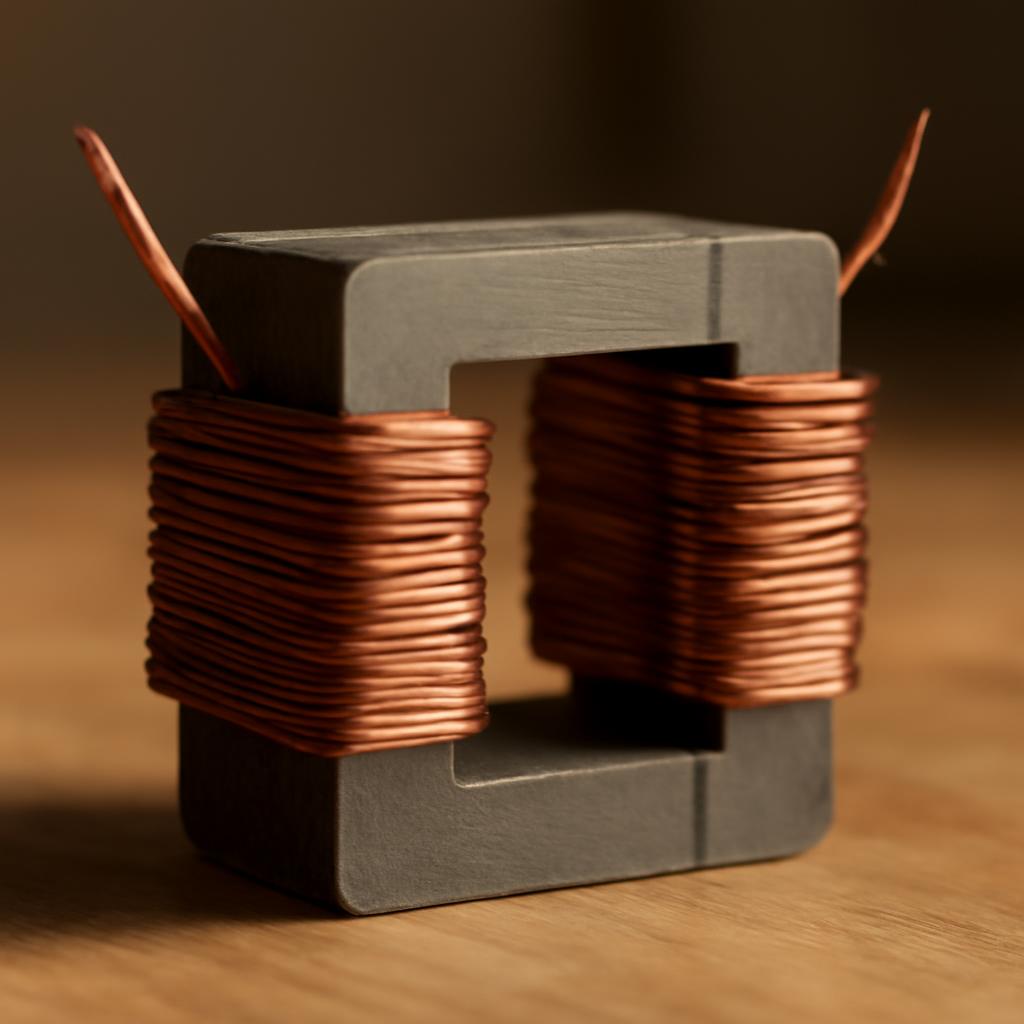

Иллюстрация конструкции каркасного трансформатора, показывающая расположение сердечника и обмоток.
- Материалы сердечника: силиконовая сталь для снижения потерь на гистерезис.
- Обмотки: медные или алюминиевые провода, изолированные по ГОСТ 18690-82.
- Применение: источники питания для сварочного оборудования, где важна ремонтопригодность.
Ограничения конструкции проявляются при высоких частотах — выше 50 Гц эффективность падает из-за насыщения сердечника. В таких случаях рекомендуется переход к тороидальным моделям или использование импульсных трансформаторов как альтернативы.
Конструкция и принцип работы тороидальных трансформаторов
Тороидальный трансформатор отличается кольцевой формой сердечника, выполненного из ленточной электротехнической стали, на который равномерно наматываются первичная и вторичная обмотки. Такая конструкция обеспечивает замкнутый магнитный контур, минимизируя рассеивание магнитного потока. В России производство регулируется ГОСТ Р 52931-2008, определяющим требования к трансформаторам тороидального типа для электронных устройств.
Принцип работы основан на электромагнитной индукции, где обмотки располагаются симметрично, что снижает утечку магнитного поля. Это делает трансформатор подходящим для компактных систем, таких как аудиоусилители или медицинское оборудование. Однако намотка требует специализированного оборудования, что усложняет ремонт в полевых условиях по сравнению с каркасными моделями.
Тороидальная форма сердечника повышает коэффициент полезного действия до 95%, но увеличивает сложность производства, влияя на цену в российском сегменте.
На российском рынке тороидальные трансформаторы выпускают предприятия вроде Трансформатор в Екатеринбурге, ориентированные на экспорт и внутренний спрос в энергетике. Импортные варианты от европейских брендов, таких как Talema, используются в высокоточных приложениях, но подвержены рискам поставок из-за санкций, что повышает стоимость на 15-25%.

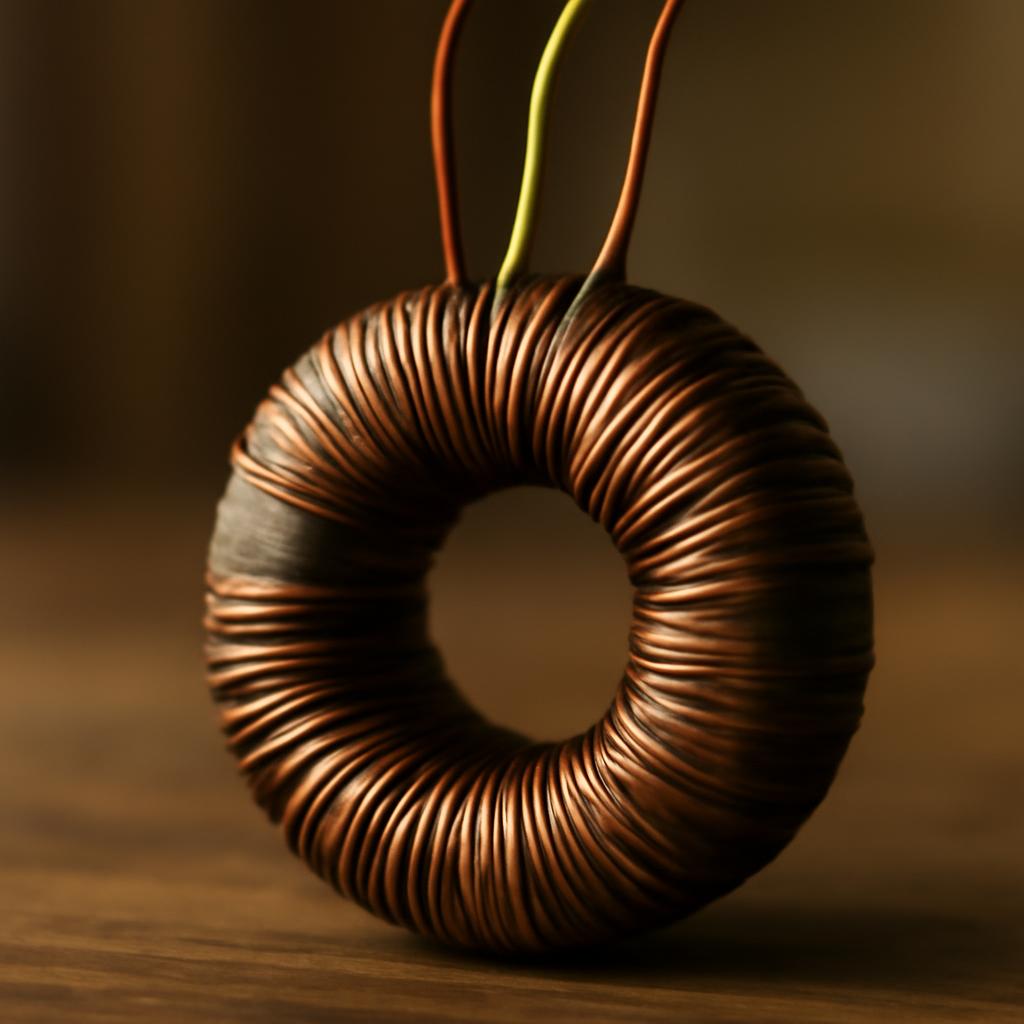

Иллюстрация тороидального трансформатора, демонстрирующая равномерную намотку обмоток на кольцевой сердечник.
- Сердечник: непрерывная лента из пермаллоя или аморфной стали для минимизации вихревых потерь.
- Обмотки: многослойная намотка с использованием фторопласта для изоляции, соответствующая ГОСТ 12.2.007.0-75.
- Применение: блоки питания для LED-освещения в промышленных объектах, где важна компактность.
Ограничения тороидальной конструкции включают чувствительность к механическим повреждениям — разрыв ленты сердечника требует полной замены. При мощностях ниже 500 ВА эффективность высока, но при перегрузках возможен перегрев без дополнительного охлаждения. Альтернативой в таких сценариях выступают гибридные трансформаторы или электронные преобразователи.
Сравнение по критериям эффективности показывает, что тороидальные модели потребляют на 20-30% меньше энергии в холостом ходу благодаря низким потерям на рассеяние. В российском контексте это актуально для энергоэффективных систем, соответствующих Федеральному закону № 261-ФЗ об энергосбережении. Однако для низкочастотных применений каркасные трансформаторы остаются предпочтительными из-за доступности материалов.
Компактность тороидального трансформатора позволяет интегрировать его в миниатюрные устройства, но ремонт возможен только в сертифицированных лабораториях.
Диаграмма, иллюстрирующая разницу в коэффициенте полезного действия между типами трансформаторов.
При выборе трансформатора для конкретного применения необходимо учитывать частоту сети — 50 Гц стандартна в России, но в импульсных источниках выше. Тороидальные трансформаторы лучше справляются с высокочастотными сигналами, снижая гармонические искажения, но требуют тщательной калибровки обмоток для соответствия нормам электробезопасности по ПУЭ.
Сравнение по ключевым характеристикам
Для объективного выбора между каркасными трансформаторами и тороидальными трансформаторами требуется анализ по нескольким параметрам, включая эффективность, габариты, электромагнитные помехи, тепловыделение и экономические аспекты. Эти характеристики определяют применимость в различных сценариях, от бытовых до промышленных, с учетом российских норм, таких как ГОСТ 30804.4.3-2011 для электромагнитной совместимости. Ниже приведено детальное сравнение, основанное на типичных данных для трансформаторов мощностью 100-500 ВА.
Эффективность измеряется коэффициентом полезного действия (КПД), который отражает долю входной энергии, преобразуемой в полезную. Каркасные трансформаторы достигают КПД 80-90%, в зависимости от качества стали сердечника, но теряют больше энергии на холостом ходу из-за рассеяния потока. Тороидальные модели превосходят по этому показателю, обеспечивая КПД до 95-98%, что снижает эксплуатационные расходы в системах непрерывной работы. Однако при низких нагрузках разница сглаживается, и каркасные варианты могут быть предпочтительнее для редких включений.
Габариты и вес — критические факторы для компактных устройств. Каркасная конструкция требует большего объема из-за открытого магнитного контура, что увеличивает размеры на 20-40% по сравнению с тороидальными аналогами при равной мощности. Это ограничивает использование в портативной технике, такой как мобильные источники питания для полевых условий в России. Тороидальные трансформаторы компактны и легче на 30-50%, что упрощает интеграцию в современные гаджеты, но их форма усложняет крепление в стандартных корпусах по ГОСТ 12.2.032-78.
- Электромагнитные помехи: каркасные трансформаторы генерируют большее рассеянное поле, требуя экранирования для соответствия нормам Сан Пи Н 2.1.2.2645-10 в жилых зонах; тороидальные минимизируют помехи, подходя для чувствительной аппаратуры.
- Тепловыделение: каркасные модели нагреваются равномернее, но достигают 60-80°C под нагрузкой; тороидальные концентрируют тепло в центре, что повышает риск локального перегрева без вентиляции.
- Стоимость: производство каркасных дешевле на 15-25% за счет простоты, что актуально для малого бизнеса в России; тороидальные дороже из-за автоматизированной намотки, но окупаются в долгосрочной эксплуатации.
Экономические аспекты на российском рынке включают доступность комплектующих. Каркасные трансформаторы легче найти в региональных магазинах, таких как сети Электромир или220 Вольт, с ценами от 1500 рублей за базовую модель. Тороидальные чаще поставляются под заказ от производителей вроде Рада Электрон, с ценами от 2500 рублей, и подвержены колебаниям из-за импорта стали. Риски для тороидальных — задержки поставок, что критично для проектов с жесткими сроками по Федеральному закону № 44-ФЗ о закупках.
| Характеристика | Каркасный трансформатор | Тороидальный трансформатор |
|---|---|---|
| КПД (%) | 80-90 | 95-98 |
| Габариты (относительно) | Большие | Компактные |
| Помехи (уровень) | Высокий | Низкий |
| Стоимость (руб./100 ВА) | 1000-1500 | 1500-2500 |
| Ремонтопригодность | Высокая | Низкая |
Таблица демонстрирует, что выбор зависит от баланса между начальными вложениями и эксплуатационными расходами. В условиях нестабильных цен на энергоносители в России тороидальные трансформаторы выгодны для стационарных установок, но каркасные лучше для временных или ремонтозависимых систем. Альтернативы, такие как ферритовые трансформаторы, рассматриваются для высокочастотных применений, где оба типа уступают по эффективности.
Диаграмма, показывающая пропорции потерь и полезной мощности для типичных моделей.
Дополнительный критерий — долговечность. Каркасные трансформаторы выдерживают до 10^5 циклов переключений без деградации изоляции, но подвержены коррозии в влажных условиях, распространенных в северных регионах России. Тороидальные модели более устойчивы к вибрациям, что важно для транспортного оборудования, но их изоляция требует регулярной проверки на соответствие ГОСТ 12.1.004-91 по пожарной безопасности. В обоих случаях рекомендуется сертификация по ТР ТС 004/2011 для таможенного оформления импортных компонентов.
Применяя эти критерии, можно избежать ошибок, таких как выбор тороидального трансформатора для частого ремонта в удаленных районах, где логистика усложнена. Вместо этого стоит оценить проектные требования и проконсультироваться с инженерами, аккредитованными по российским стандартам.
Практические рекомендации по выбору трансформатора
Выбор между каркасным и тороидальным трансформатором зависит от специфики проекта, учитывая баланс характеристик и условий эксплуатации. Для бытовых приборов с низкой мощностью и редким использованием подойдут каркасные модели благодаря простоте монтажа и низкой цене. В промышленных системах, где важна энергоэффективность и минимизация помех, предпочтительны тороидальные варианты, особенно в аудио- и медицинской технике.
При оценке проекта начните с расчета мощности: для нагрузок свыше 300 ВА тороидальный трансформатор снижает энергозатраты на 20%, но проверьте совместимость с частотой сети по ГОСТ 32144-2013. Учитывайте окружающую среду — в условиях высокой влажности каркасные требуют дополнительной защиты, в то время как тороидальные лучше переносят вибрации. Рекомендуется проводить тесты на совместимость с нагрузкой, чтобы избежать перегрузок, и обращаться к специалистам для расчета по нормам ПУЭ.
Правильный выбор трансформатора продлевает срок службы системы на 30-50%, минимизируя риски отказов в ключевых узлах.
В российском производстве отдавайте предпочтение сертифицированным моделям от отечественных заводов, чтобы избежать проблем с импортозамещением. Для кастомных решений используйте программное моделирование в ПО вроде ETAP, адаптированное к локальным стандартам, и планируйте запас по мощности в 1,5 раза для надежности.
Часто задаваемые вопросы
В каких случаях стоит выбрать тороидальный трансформатор вместо каркасного?
Тороидальный трансформатор рекомендуется для приложений, где критичны компактность, высокий коэффициент полезного действия и низкий уровень электромагнитных помех. Например, в аудиоусилителях он минимизирует шум, а в медицинском оборудовании обеспечивает стабильность сигнала. Если проект требует интеграции в ограниченное пространство или работы с чувствительной электроникой, тороидальный вариант предпочтителен, несмотря на более высокую стоимость. Однако для простых систем с низкими требованиями к эффективности каркасный трансформатор будет экономичнее.
Как рассчитать необходимую мощность трансформатора?
Расчет мощности начинается с суммирования потребляемой энергии всех подключенных устройств, с учетом коэффициента запаса 1,2-1,5 для пиковых нагрузок. Формула: Мощность (ВА) = Сумма мощностей нагрузок × Коэффициент мощности (обычно 0,8-0,9). Для каркасных трансформаторов учитывайте потери на холостом ходу около 10%, для тороидальных — 5%. В российском контексте ориентируйтесь на номиналы по ГОСТ Р 52931-2008, и проконсультируйтесь с инженером для учета гармоник в сети.
- Определите тип нагрузки: активная или реактивная.
- Добавьте запас для пусковых токов в моторах.
- Проверьте совместимость с напряжением 220 В или 380 В.
Можно ли самостоятельно ремонтировать трансформаторы?
Самостоятельный ремонт возможен для каркасных трансформаторов при базовых навыках: перемотка обмоток или замена изоляции требует мультиметра и соответствия ГОСТ 12.2.007.0-75. Однако для тороидальных моделей это сложно из-за замкнутой конструкции — лучше обращаться в специализированные сервисы, чтобы избежать повреждения сердечника. В обоих случаях соблюдайте меры электробезопасности по ПУЭ, и если трансформатор под нагрузкой свыше 100 ВА, ремонт должен проводиться сертифицированными специалистами для сохранения гарантии.
Влияют ли трансформаторы на качество электроэнергии в сети?
Да, трансформаторы могут вносить искажения, особенно каркасные, генерируя гармоники и помехи из-за рассеянного поля. Тороидальные модели снижают это на 70%, улучшая коэффициент мощности и соответствуя ГОСТ 30804.4.3-2011. В сетях с множеством устройств рекомендуется устанавливать фильтры для минимизации влияния на общую систему. Регулярный мониторинг с помощью анализаторов качества энергии помогает поддерживать нормы Сан Пи Н 2.1.2.2645-10 в жилых и промышленных зонах.
Какие российские стандарты регулируют производство трансформаторов?
Производство трансформаторов в России регулируется ГОСТ Р 52931-2008 для тороидальных моделей, ГОСТ 12.2.007.0-75 по безопасности и ТР ТС 004/2011 по электромагнитной совместимости. Эти стандарты обеспечивают качество материалов, изоляцию и испытания на перегрузки. Для импорта применяются сертификаты соответствия, а в энергетике — Федеральный закон № 261-ФЗ об энергосбережении. Соблюдение норм обязательно для всех устройств, подключенных к сети 50 Гц, и проверяется при сертификации.
| Стандарт | Область применения |
|---|---|
| ГОСТ Р 52931-2008 | Тороидальные трансформаторы |
| ГОСТ 12.2.007.0-75 | Безопасность оборудования |
Как обеспечить долговечность трансформатора в эксплуатации?
Долговечность достигается правильным монтажом, регулярным обслуживанием и защитой от внешних факторов. Избегайте перегрузок, обеспечивая вентиляцию для отвода тепла, и проводите ежегодные проверки изоляции по ГОСТ 12.1.004-91. Для каркасных моделей применяйте антикоррозийные покрытия в влажных условиях, а для тороидальных — фиксируйте крепления от вибраций. Использование стабилизаторов напряжения продлевает срок службы до 15-20 лет, минимизируя износ обмоток.
- Мониторьте температуру под нагрузкой.
- Заменяйте фильтры пыли своевременно.
- Проводите калибровку ежегодно.
Подводя итоги
В статье рассмотрены ключевые различия между каркасными и тороидальными трансформаторами по эффективности, габаритам, помехам и стоимости, а также практические рекомендации по выбору и эксплуатации в соответствии с российскими стандартами. Каркасные модели подходят для простых и бюджетных решений, в то время как тороидальные обеспечивают превосходную энергоэффективность и компактность для требовательных приложений. Анализ характеристик и ответы на частые вопросы помогают принять обоснованное решение для надежной работы систем.
Для оптимального выбора рассчитайте мощность с запасом, учитывайте условия эксплуатации и отдавайте предпочтение сертифицированным моделям по ГОСТ. Регулярно проверяйте трансформаторы на перегрев и помехи, чтобы продлить их срок службы. Обратитесь к специалистам для индивидуального проекта, чтобы избежать ошибок в монтаже и обеспечьте соответствие нормам электробезопасности.
