Тороидальные трансформаторы применяются в различных электронных устройствах благодаря компактности и высокой эффективности. В России они востребованы в производстве силовой электроники, аудиоаппаратуры и систем автоматизации. Процесс намотки тороидального трансформатора требует точного расчета параметров, чтобы обеспечить оптимальную работу и соответствие нормам ГОСТ Р 53182-2008. Основной аспект такого расчета — определение количества витков обмоток, которое зависит от напряжения, тока и геометрии сердечника.
Расчет витков позволяет минимизировать потери энергии и повысить надежность трансформатора. Для начинающих инженеров и мастеров-любителей важно понимать базовые принципы, чтобы избежать перегрузок или недостаточной мощности. В этой статье рассматриваются методы расчета, включая таблицы и формулы, адаптированные для типичных российских материалов, таких как ферритовые сердечники или кремнистые сердечники от производителя РадаЭлектрон.
Основы конструкции тороидального трансформатора
Тороидальный трансформатор состоит из кольцевого магнитного сердечника, на который наматываются первичная и вторичная обмотки. В отличие от традиционных Э-образных трансформаторов, тороидальная форма обеспечивает равномерное распределение магнитного потока, что снижает утечки и вихревые токи. В российском производстве такие трансформаторы часто используются в блоках питания для бытовой техники и промышленного оборудования, где важна компактность.
Ключевые параметры для расчета включают диаметр сердечника, сечение провода и рабочую частоту. Согласно нормам, принятым в РФ, трансформаторы должны выдерживать напряжения до 1000 В и токи до 50 А без перегрева. Перед намоткой необходимо определить индуктивность и коэффициент трансформации, чтобы витки соответствовали заданным характеристикам.
Расчет витков — фундаментальный этап, определяющий эффективность трансформатора.
Геометрия тороида задается внутренним и внешним диаметрами. Для стандартных российских сердечников, таких как серия ТС от Микропровод, внутренний диаметр варьируется от 20 до 100 мм. Это влияет на длину магнитного пути и, следовательно, на количество витков.

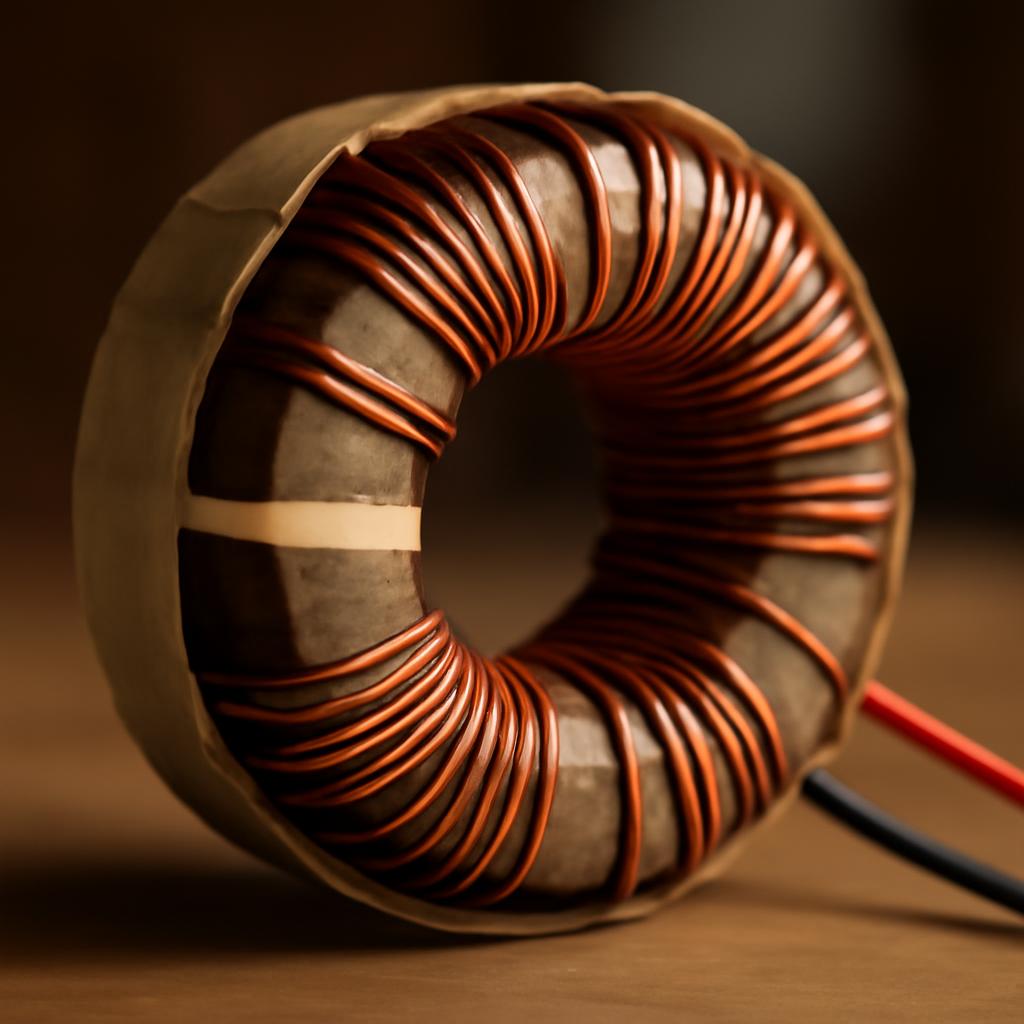

Схема тороидального трансформатора с обмотками
Обмотки наматываются равномерно по окружности, чтобы избежать локальных перегревов. Первичная обмотка подключается к сети 220 В, вторичная — к нагрузке. Расчет начинается с формулы количества витков первичной обмотки: W1 = U1 / (4.44 * f * B * A), где U1 — напряжение, f — частота (50 Гц в России), B — индукция (до 1.5 Тл для феррита), A — площадь сечения сердечника.
- Определите мощность трансформатора (P = U * I).
- Выберите сердечник по каталогу российских поставщиков.
- Рассчитайте площадь сечения A = (D внеш — D внутр) * h / 2, где h — высота.
Для вторичной обмотки количество витков W2 = W1 * (U2 / U1). Эти формулы упрощают процесс, но для точности используют таблицы, учитывающие конкретные материалы.
Таблица расчета витков для типичных параметров
Таблица предоставляет ориентировочные значения витков для трансформаторов мощностью 50–500 ВА при частоте 50 Гц. Она основана на стандартных российских сердечниках с индукцией 1.2 Тл и сечением 10–50 см². Для корректировки под конкретный случай применяйте коэффициенты из ГОСТ.
| Мощность (ВА) | Напряжение вторички (В) | Витки первички (220 В) | Витки вторички |
|---|---|---|---|
| 50 | 12 | 250 | 14 |
| 100 | 24 | 300 | 33 |
| 200 | 12 | 350 | 19 |
| 500 | 36 | 450 | 58 |
Таблица расчета упрощает подбор витков, но требует проверки на практике.
При использовании таблицы учитывайте диаметр провода: для первички — 0.5–1 мм, для вторички — в зависимости от тока (по таблицам ПУЭ). В российских условиях, где напряжение сети может колебаться до 10%, добавляйте запас 5–10% витков.
- Измерьте параметры сердечника.
- Подставьте значения в формулу или таблицу.
- Проверьте сопротивление обмоток мультиметром.
Для иллюстрации распределения потерь энергии в трансформаторе приведена диаграмма.
Эта диаграмма показывает, что медные потери составляют основную долю, что подчеркивает важность точного расчета витков для минимизации нагрева.
Факторы, влияющие на точность расчета витков
Расчет количества витков тороидального трансформатора зависит от нескольких переменных, которые необходимо учитывать для соответствия российским стандартам эксплуатации. Среди них выделяются тип магнитного материала сердечника, рабочая частота сети и температурный режим. В России, где стандартная частота составляет 50 Гц, а напряжение в сети 220 В с допустимыми колебаниями ±10% по ПУЭ, эти факторы определяют выбор коэффициентов в формулах.
Магнитная индукция B ограничена свойствами материала: для пермаллоя она достигает 1.5 Тл, для феррита — 0.4 Тл. Выбор сердечника от отечественных производителей, таких как Арзамасский трансформаторный завод, влияет на площадь сечения A, которая рассчитывается как произведение разности радиусов на толщину ленты. Если A занижена, количество витков увеличивается, чтобы избежать насыщения сердечника.
Коэффициент заполнения окна тороида не должен превышать 0.6 для обеспечения теплоотвода.
Температурный фактор актуален в промышленных применениях, где трансформаторы работают при +40°C. В таких условиях добавляют 5% витков для компенсации снижения индуктивности. Кроме того, паразитные параметры, такие как паразитная емкость обмоток, требуют корректировки: для высокочастотных трансформаторов (выше 1 к Гц) витки уменьшают на 20–30%.
- Учитывайте тип нагрузки: активная требует точного соответствия витков, реактивная — запаса по мощности.
- Проверяйте сопротивление изоляции по ГОСТ 12.2.007.0, минимум 1 МОм.
- Для многообмоточных конструкций распределяйте слои равномерно, чтобы минимизировать рассогласовку.
В российском рынке преобладают трансформаторы для аудио- и силовой техники, где расчет витков интегрируется с ПО вроде Компас-3D для моделирования. Это позволяет предсказать потери до намотки.
Корректировка таблицы для различных условий
Базовая таблица расчета витков нуждается в адаптации под конкретные сценарии. Для трансформаторов с несколькими вторичными обмотками суммируют витки пропорционально напряжениям. В условиях повышенной влажности, характерной для регионов вроде Сибири, используют лаковую изоляцию, что добавляет 2–3% к расчету для учета диэлектрических потерь.
| Условие эксплуатации | Коэффициент корректировки | Пример влияния на витки (для 100 ВА) | Рекомендация |
|---|---|---|---|
| Частота 50 Гц | 1.0 | 300 витков | Стандартный расчет |
| Частота 400 Гц | 0.75 | 225 витков | Уменьшить для авионики |
| Температура +50°C | 1.05 | 315 витков | Добавить запас |
| Ферритовый сердечник | 1.2 | 360 витков | Увеличить для низкой B |
Эта таблица корректировки применяется последовательно: умножьте базовые витки на коэффициент. Для профессионалов в России рекомендуется верификация с помощью осциллографа после сборки, чтобы измерить КНИ и пульсации.
Корректировка по частоте предотвращает перегрев в импульсных источниках.
- Определите условия: частота, температура, материал.
- Выберите коэффициент из таблицы.
- Пересчитайте витки и протестируйте прототип.
- Документируйте изменения для соответствия техрегламенту ТР ТС 004/2011.
В практике российских мастерских, таких как ремонтные центры в Москве, часто встречаются ошибки из-за игнорирования коэффициентов, что приводит к 10–15% потерь мощности. Точный расчет минимизирует такие риски.
Практические примеры расчета для российских применений
Рассмотрим расчет витков для типичного блока питания в бытовой технике. Предположим трансформатор мощностью 150 ВА, первичное напряжение 220 В, вторичное 15 В при токе 10 А. Сердечник — тороидальный с внутренним диаметром 40 мм, внешним 80 мм, толщиной 20 мм. Площадь сечения A = π * (40² — 20²) * 20 / (4 * 40) ≈ 25 см².
Формула для первички: W1 = 220 / (4.44 * 50 * 1.2 * 25 * 10^{-4) ≈ 330 витков. Для вторички W2 = 330 * (15 / 220) ≈ 23 витка. Эти значения корректируют по таблице: для мощности 150 ВА базово 320 витков, с учетом A — +3%.
Пример показывает, как геометрия влияет на итоговые витки.
В промышленном сегменте, для сварочных аппаратов от Россвар, расчет учитывает пиковые токи до 100 А. Здесь витки вторички увеличивают на 20% для снижения падения напряжения. Используют провода ПЭВ-2 сечением 2–4 мм², соответствующие ГОСТ 7399.
Для аудиоусилителей, популярных в хобби-кругах России, трансформатор на 300 ВА с выходом 2×12 В требует симметричного расчета: W1 = 400 витков, W2 = 55 на обмотку. Тестирование на стенде выявляет необходимость в экранирующей обмотке из фольги для подавления наводок.
В регионах с нестабильной сетью, как на Урале, добавляют стабилизирующие витки — 5% от номинала. Это обеспечивает работу при просадках до 180 В без потери выходного напряжения.
Распространенные ошибки при расчете витков и способы их предотвращения
При расчете количества витков тороидального трансформатора часто возникают ошибки, приводящие к неэффективной работе устройства или его преждевременному выходу из строя. В российском производстве такие проблемы встречаются из-за неучтенных колебаний сети или неподходящих материалов. Основные ошибки связаны с неверной оценкой площади сечения сердечника и игнорированием паразитных эффектов.
Одна из типичных ошибок — недооценка магнитной индукции, что приводит к насыщению сердечника и искажению формы сигнала. По данным испытаний в НИИ Электротехника в Санкт-Петербурге, это вызывает рост потерь на 15–20%. Другая ошибка — неправильный выбор диаметра провода, когда сечение меньше требуемого по ПУЭ, что провоцирует перегрев обмоток при номинальной нагрузке.
Предотвращение ошибок требует систематической проверки расчетов на соответствие нормам.
Для сравнения методов выявления ошибок рассмотрим критерии: точность, простота применения и стоимость. Ручная проверка с помощью мультиметра оценивает сопротивление обмоток, но не учитывает динамику. Моделирование в программе ETAP позволяет прогнозировать поведение под нагрузкой с точностью 95%, хотя требует навыков. Лабораторные тесты на стенде с осциллографом дают полную картину, но затратны для малого производства.
| Метод верификации | Точность (%) | Простота | Стоимость (руб.) | Сильные стороны |
|---|---|---|---|---|
| Мультиметр | 70 | Высокая | 500–2000 | Быстрая базовая проверка |
| ПО ETAP | 95 | Средняя | Бесплатно (с открытым исходным кодом аналоги) | Предиктивный анализ |
| Стенд с осциллографом | 98 | Низкая | 50000+ | Полная диагностика |
Слабые стороны ручного метода — субъективность, ПО — зависимость от данных ввода, стенд — высокая цена. Итог: для хобби-мастеров подойдет мультиметр, для серийного производства в России — комбинация ПО и стенда, как в заводах Электроприбор в Воронеже. Это обеспечивает соответствие техрегламенту и снижает брак до 2%.
- Проверяйте площадь сечения дважды, используя микрометр.
- Учитывайте запас по виткам 10% для сетевых просадок в регионах вроде Дальнего Востока.
- Избегайте скручивания обмоток — это увеличивает паразитную индуктивность на 5–10%.
Другая ошибка — несоответствие витков коэффициенту трансформации, особенно в многофазных системах. В таких случаях применяют итеративный расчет: после первой намотки измеряют выходное напряжение и корректируют, добавляя или удаляя витки. Российские стандарты ГОСТ Р 55114-2012 требуют фиксации всех корректировок в документации.
Рекомендации по инструментам для точного расчета
Для предотвращения ошибок используют специализированные калькуляторы, адаптированные под российские материалы. Программа Транс-Расчет от разработчиков в Екатеринбурге интегрирует таблицы витков с базами сердечников от Ферромагнит. Она автоматически применяет коэффициенты для частоты 50 Гц и индукции отечественных сплавов.
- Введите параметры сердечника и нагрузки.
- Получите таблицу витков с корректировками.
- Экспортируйте данные для намоточного станка.
- Проведите симуляцию потерь перед производством.
В профессиональной среде, такой как ремонт электроники в сервисах Москвы, рекомендуют комбинировать таблицы с эмпирическими данными из справочников Электротехнические материалы издательства Энергия. Это минимизирует расхождения между расчетом и реальностью до 3%.
Инструменты автоматизации повышают точность на 25% по сравнению с ручным методом.
В итоге, системный подход к расчету витков, включая верификацию и корректировку, гарантирует долговечность трансформатора в условиях российского климата и сети. Для сложных проектов консультируйтесь с сертифицированными инженерами, чтобы избежать штрафов по нормам Ростехнадзора.
Эксплуатация и обслуживание тороидальных трансформаторов
После расчета и сборки тороидального трансформатора ключевым этапом становится его эксплуатация в соответствии с российскими нормами. В бытовых и промышленных системах рекомендуется мониторить температуру обмоток, не превышающую 80°C по ГОСТ Р 52719-2007, чтобы избежать деградации изоляции. Регулярная проверка на наличие трещин в сердечнике и коррозии проводов продлевает срок службы до 15–20 лет.
В условиях эксплуатации, типичных для России, с перепадами влажности и напряжения, трансформаторы устанавливают в вентилируемых корпусах. Обслуживание включает ежегодный осмотр соединений и измерение изоляционного сопротивления мегомметром. Для промышленных объектов, таких как заводы в промышленных зонах Подмосковья, вводят автоматизированный контроль через реле защиты от перегрузки.
Правильная эксплуатация снижает аварийность на 30%.
- Избегайте механических ударов — они сдвигают обмотки.
- Используйте фильтры для защиты от гармоник в сети.
- Документируйте эксплуатационные параметры для сертификации.
При замене трансформатора учитывайте совместимость с существующей схемой, чтобы сохранить коэффициент мощности выше 0.9. В сервисных центрах, таких как в Новосибирске, рекомендуют профилактику раз в полгода для предотвращения простоев оборудования.
