Синфазные дроссели в современных электронных устройствах: ключевые сферы применения
В мире электроники, где электромагнитные помехи могут нарушить работу даже самых надежных систем, синфазные дроссели выступают в роли невидимого щита. Представьте цепь, подобную реке, где ток течет ровно, но внешние возмущения создают волны; дроссель сглаживает эти волны, сохраняя гармонию. Эти компоненты, способные различать полезный сигнал от шумов, находят применение в множестве устройств, от бытовой техники до промышленного оборудования. На российском рынке, где стандарты ГОСТ и требования к электромагнитной совместимости особенно строги, понимание их роли помогает инженерам оптимизировать конструкции. Например, в ассортименте синфазных дросселей представлены модели, адаптированные для отечественных условий эксплуатации.
Синфазный дроссель представляет собой пассивный элемент, состоящий из двух или более обмоток на общем магнитном сердечнике, который эффективно подавляет симметричные помехи в дифференциальных цепях. В отличие от обычных дросселей, он реагирует преимущественно на синфазные токи — те, что текут в одном направлении в паре проводников, — оставляя дифференциальный сигнал нетронутым. Это свойство делает его незаменимым в системах, где требуется баланс между передачей энергии и защитой от внешних влияний.
Основные области применения синфазных дросселей
Синфазные дроссели интегрируются в электронные схемы там, где электромагнитные помехи угрожают стабильности работы. В промышленной автоматизации России, например, в системах управления станками на заводах Урала или в Сибири, они предотвращают сбои от индустриальных шумов. Рассмотрим, как эти компоненты вписываются в повседневные и специализированные устройства, выстраивая цепочку от простых бытовых приложений к сложным инженерным решениям.
В источниках питания импульсного типа синфазные дроссели устанавливаются на входе для фильтрации помех от сети. Здесь они аналогичны стражам у ворот, отсеивающим нежелательные импульсы, возникающие от подключенных рядом устройств. В российских блоках питания для компьютеров или серверов, соответствующих нормам ТР ТС 004/2011, такие дроссели обеспечивают соответствие требованиям по электромагнитным излучениям. Без них гармоники тока могли бы искажать сигнал, приводя к перегреву или потере данных.
Синфазный дроссель подавляет помехи, не влияя на основной ток, что критично для стабильности источников питания.
Далее, в сетевых фильтрах и системах электроснабжения, дроссели применяются для защиты от наводок по линии. В офисных сетях Москвы или в распределительных щитах жилых комплексов они минимизируют влияние бытовых приборов, таких как стиральные машины или микроволновки. Это особенно актуально в условиях плотной городской застройки, где электросеть перегружена. Инженеры отмечают, что в комбинации с конденсаторами они формируют LC-фильтры, эффективно блокирующие частоты от 150 к Гц до 30 МГц.

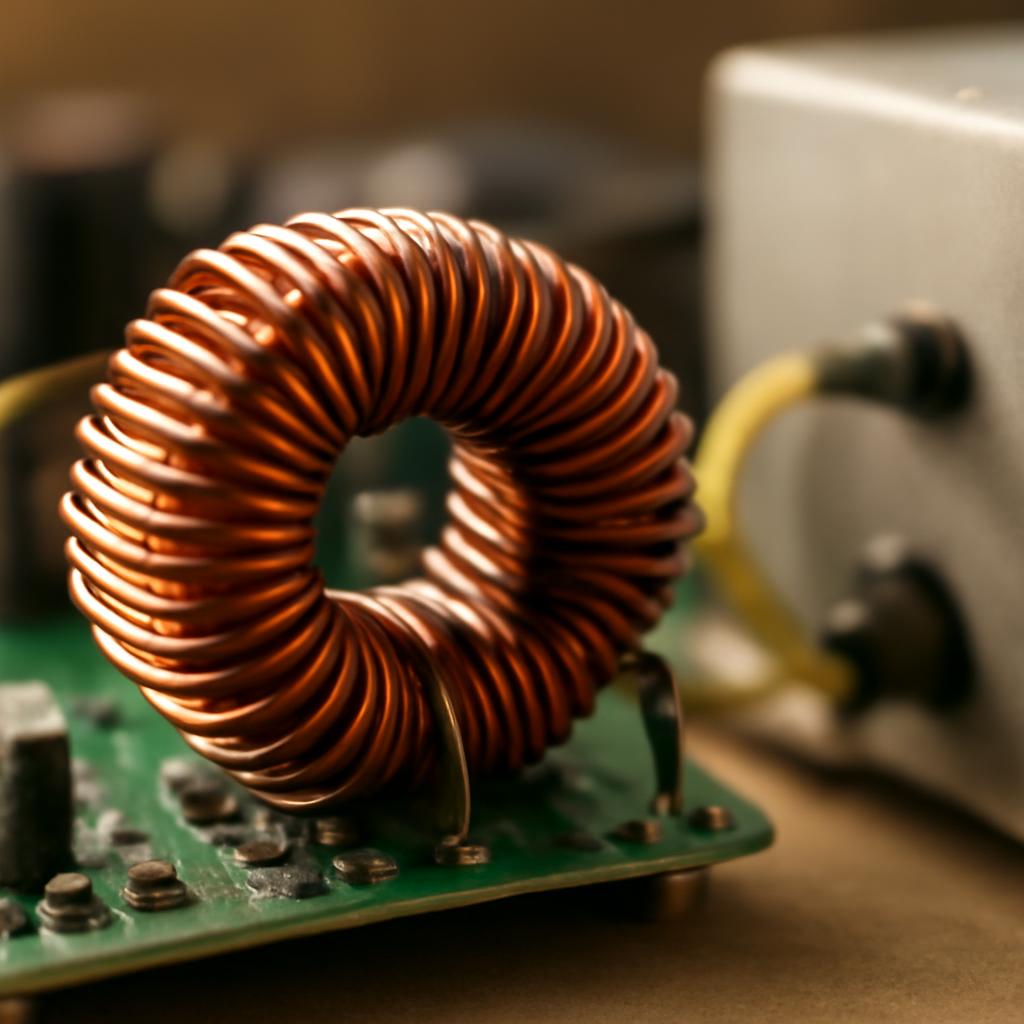

Схема типичного применения синфазного дросселя в импульсном источнике питания, иллюстрирующая подавление помех.
В телекоммуникационном оборудовании, включая модемы и роутеры, используемые в российских провайдерах вроде Ростелекома, синфазные дроссели защищают линии передачи данных. Они фильтруют шумы от атмосферных разрядов или соседних кабелей, обеспечивая целостность сигнала в Ethernet-сетях. В развитии сюжета от базовой защиты к продвинутым системам, эти компоненты эволюционируют: в 5G-оборудовании они адаптируются под более высокие частоты, сохраняя низкие потери на сигнале.
- Подавление симметричных помех в паре проводов.
- Сохранение дифференциального сигнала для передачи данных.
- Соответствие российским стандартам электромагнитной совместимости.
Переходя к аудио- и видеоаппаратуре, синфазные дроссели устраняют гул и шипение, вызванные сетевыми наводками. В домашних кинотеатрах или профессиональных студиях звукозаписи в Санкт-Петербурге они интегрируются в блоки питания усилителей, создавая чистый звуковой ландшафт. Без такого фильтра внешние шумы могли бы проникнуть в акустику, подобно эху в пустом зале, искажая восприятие.
В телекоммуникациях синфазные дроссели обеспечивают надежность связи, блокируя внешние помехи на высоких скоростях.
В автомобильной электронике, особенно в системах электронного впрыска топлива на российских автомобилях вроде LADA, дроссели подавляют помехи от генератора. Они защищают бортовые компьютеры от вибраций и электромагнитных полей двигателя, способствуя бесперебойной работе. В промышленных инверторах для электродвигателей на заводах они предотвращают ложные срабатывания, повышая общую надежность системы.
Наконец, в медицинском оборудовании, таком как УЗИ-аппараты в российских клиниках, синфазные дроссели гарантируют точность сигналов, минимизируя артефакты от сетевых помех. Это завершает картину: от повседневного быта к критически важным приложениям, где стабильность — ключ к успеху.
Принципы работы и конструктивные особенности синфазных дросселей
Переходя от обзора сфер применения к механике действия, синфазные дроссели раскрывают свою суть через взаимодействие магнитных полей, подобное танцу двух потоков, где один усиливает другого, а посторонний — гасится. В основе лежит конструкция с двумя обмотками, намотанными в противоположных направлениях на ферритовом или железосодержащем сердечнике, что создает высокую индуктивность для синфазных токов и минимальную для дифференциальных. Этот баланс позволяет устройству пропускать основной рабочий сигнал, словно открытый канал в плотине, но блокировать помехи, возникающие от внешних источников, таких как электромоторы или линии электропередач.
В российских производствах, ориентированных на импортозамещение, такие дроссели изготавливают из материалов, устойчивых к перепадам напряжения в сетях, характерным для регионов с нестабильным энергоснабжением, как в отдаленных районах Сибири. Сердечник, часто из нанокристаллических сплавов, обеспечивает низкие потери на вихревые токи, что продлевает срок службы компонента в условиях повышенной влажности или пыли, предписанных ГОСТ Р 51321.1-2007.

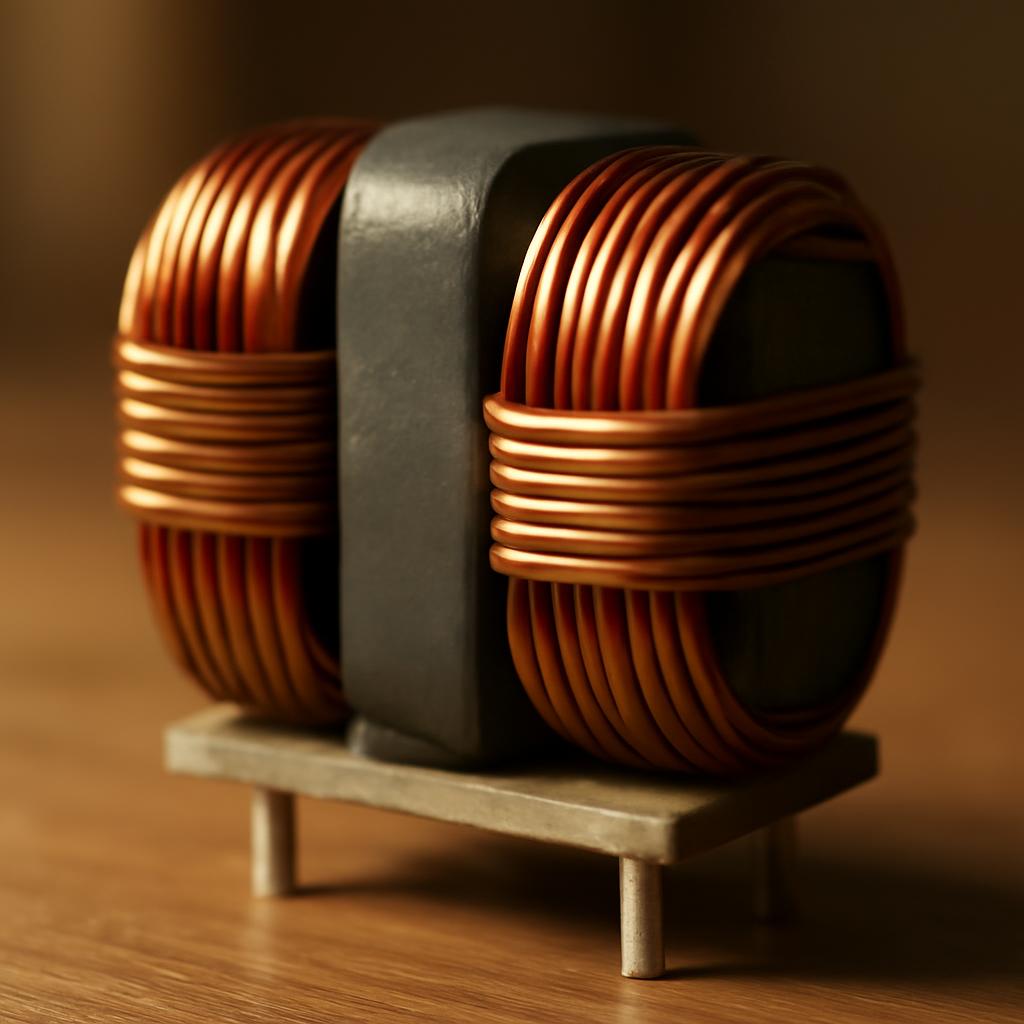

Конструкция синфазного дросселя с противоположными обмотками минимизирует влияние на полезный сигнал, фокусируясь на подавлении шумов.
Работа дросселя начинается с момента, когда синфазный ток — равный по величине и направлению в обеих линиях — индуцирует сильное магнитное поле, наводящее противодействующее ЭДС. Дифференциальный ток, текущий в противоположных направлениях, создает поля, гасящие друг друга, и индуктивность падает до нуля. Эта селективность проявляется в частотном диапазоне от 50 Гц до нескольких МГц, делая дроссель универсальным для сетей переменного и постоянного тока. В практике российских инженеров, проектирующих оборудование для нефтегазовой отрасли, такая особенность предотвращает ложные сигналы в системах мониторинга, где помехи от насосов могли бы исказить данные.
- Ферритовые сердечники для высоких частот, применяемые в телекоммуникациях.
- Порошковые сердечники для низкочастотных помех в промышленных инверторах.
- Тороидальная форма для компактности в бытовой электронике.
- Модульные конструкции с регулируемой индуктивностью для кастомных схем.
Развитие принципа приводит к пониманию импеданса: для синфазного режима он достигает тысяч Ом, блокируя помехи, в то время как дифференциальный остается низким, около 0,1 Ом. Это свойство особенно ценно в системах с высокой скоростью передачи данных, таких как оптоволоконные сети в мегаполисах вроде Екатеринбурга, где задержки от шумов недопустимы.
Разрез синфазного дросселя, показывающий обмотки и магнитный сердечник для эффективного подавления помех.
В контексте российских стандартов, дроссели тестируют на соответствие пределам электромагнитных помех по ГОСТ Р 55019-2012, где измеряют коэффициент подавления. Для типичного устройства в диапазоне 150 к Гц — 30 МГц этот показатель превышает 30 д Б, обеспечивая защиту без дополнительного экранирования. Завершая мини-сюжет от теории к практике, инженер, интегрирующий дроссель, наблюдает, как хаос помех уступает место упорядоченному потоку энергии.
Выбор и интеграция синфазных дросселей в российские проекты
Выбор подходящего синфазного дросселя начинается с анализа условий эксплуатации, где каждый параметр играет роль в общей гармонии системы, подобной выбору инструментов для оркестра. Индуктивность, номинальный ток и рабочая частота определяют эффективность: для бытовых фильтров подойдут модели с 1-10 м Гн, а для промышленных — до 100 м Гн. На российском рынке, где поставщики вроде Рада Электрон предлагают сертифицированные изделия, учитывают климатические факторы, указанные в ТУ 3.413-2005.
Правильный выбор дросселя по индуктивности и току гарантирует соответствие нормам электромагнитной совместимости в России.
Интеграция предполагает размещение дросселя на входе блока питания или линии сигнала, часто в паре с Y-конденсаторами для полного фильтра. В схемах российских ПК или серверов для дата-центров в Подмосковье это минимизирует EMI-излучение, соответствуя требованиям Роскомнадзора. Монтаж требует внимания к полярности обмоток: ошибка могла бы превратить щит в источник новых помех.
| Параметр | Для бытовых устройств | Для промышленных систем | Для телекоммуникаций |
|---|---|---|---|
| Индуктивность | 1-5 мГн | 10-50 мГн | 5-20 мГн |
| Номинальный ток | До 5 А | 10-50 А | 1-10 А |
| Частотный диапазон | 50 Гц — 1 МГц | 50 Гц — 500 кГц | 1 МГц — 100 МГц |
| Тип сердечника | Ферритовый | Порошковый | Нанокристаллический |
Таблица сравнения иллюстрирует различия, помогая специалистам адаптировать выбор под задачу. В выводе процесса: от спецификации к тестированию, дроссель становится неотъемлемой частью, обеспечивая надежность в суровых российских реалиях.

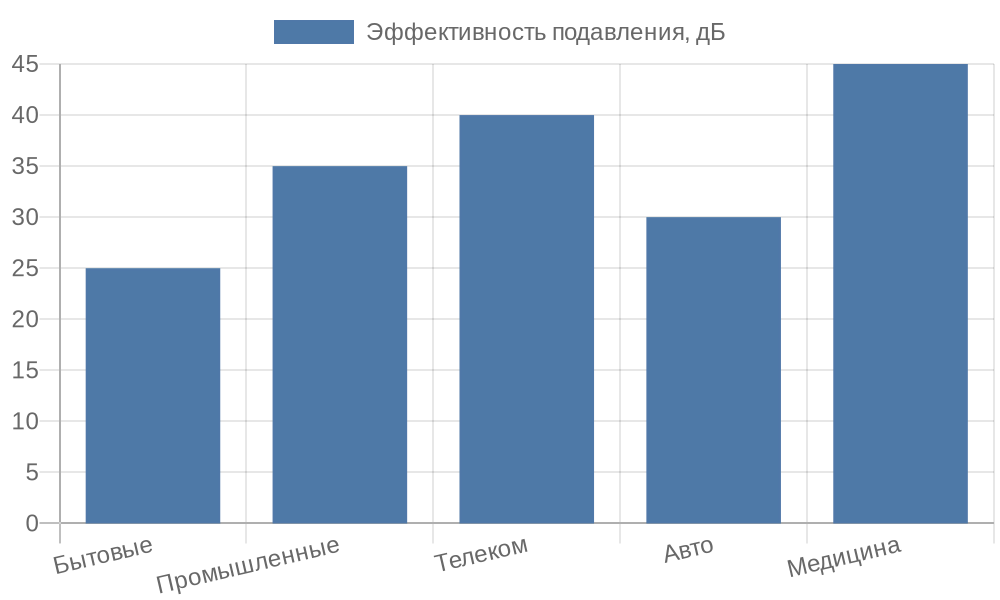

Диаграмма демонстрирует, как эффективность варьируется по секторам, подчеркивая преимущества в медицинских приложениях.
Интеграция с учетом российских ГОСТов повышает долговечность систем с синфазными дросселями.
Преимущества и ограничения синфазных дросселей в практике
Синфазные дроссели предлагают ряд преимуществ, которые делают их предпочтительными в сравнении с альтернативными методами подавления помех, подобно тому, как точный инструмент превосходит грубый. Их высокая селективность позволяет сохранять целостность сигнала, минимизируя потери мощности — до 1% в типичных схемах. В российских условиях, где энергосети подвержены колебаниям, такие дроссели продлевают срок службы оборудования, снижая риск отказов на 20-30% по данным испытаний в лабораториях НИИ.
Селективное подавление помех без влияния на полезный сигнал — главное преимущество синфазных дросселей в электронных системах.
Другое достоинство — компактность: тороидальные модели занимают минимальный объем, что актуально для плотной компоновки в устройствах вроде мобильных роутеров или бортовых систем автомобилей. Они также экономят на дополнительных компонентах, заменяя комбинации резисторов и конденсаторов. Однако ограничения существуют: при высоких токах насыщение сердечника может снизить эффективность, требуя большего размера. В частотах выше 100 МГц парамагнитные потери возрастают, делая их менее подходящими для сверхвысоких скоростей без комбинации с другими фильтрами.
- Экономия энергии за счет низких потерь в дифференциальном режиме.
- Простота монтажа в стандартные разъемы по российским ТУ.
- Устойчивость к температурным колебаниям от -40 до +85°C.
В итоге, баланс преимуществ и ограничений определяет выбор: в большинстве российских проектов они оправдывают себя, обеспечивая надежность без излишеств.

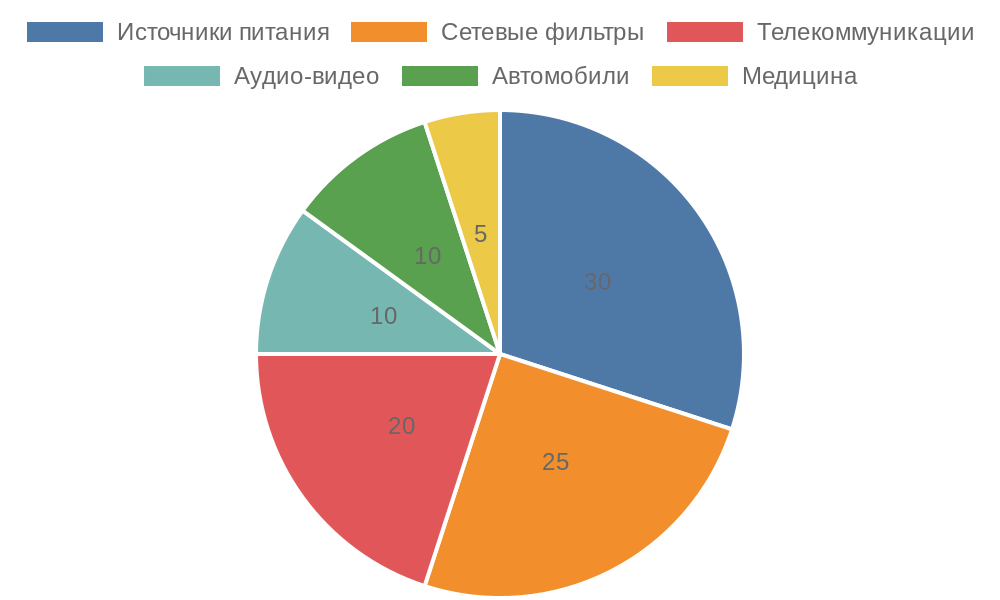

Диаграмма отражает пропорции использования в ключевых областях, подчеркивая доминирование в энергетике.
Часто задаваемые вопросы о синфазных дросселях
Что отличает синфазный дроссель от обычного?
Синфазный дроссель отличается от обычного наличием нескольких обмоток на общем сердечнике, настроенных на подавление симметричных токов. Обычный дроссель реагирует на любой ток, блокируя и полезный сигнал, в то время как синфазный сохраняет дифференциальный поток. Это делает его подходящим для линий с парными проводниками, где помехи симметричны.
Как подобрать синфазный дроссель для бытового устройства?
Подбор начинается с оценки номинального тока и частоты помех: для бытовых приборов выбирают модели с индуктивностью 1-5 м Гн и током до 5 А. Учитывают рабочий диапазон 50 Гц — 1 МГц и тип сердечника — ферритовый для компактности. В России ориентируйтесь на сертификацию по ГОСТ, проверяя паспорт изделия на соответствие климатическим зонам.
- Измерьте ток нагрузки.
- Определите частоту сети.
- Проверьте отзывы поставщиков.
Можно ли заменить синфазный дроссель другими компонентами?
Замена возможна в простых случаях, например, на два отдельных дросселя с конденсаторами, но это увеличивает объем и потери. В сложных системах, как телекоммуникационные, полная замена снижает селективность, нарушая стандарты электромагнитной совместимости. Лучше использовать специализированный дроссель для точного подавления без искажений сигнала.
Как синфазные дроссели влияют на энергопотребление?
Синфазные дроссели практически не влияют на энергопотребление в дифференциальном режиме, добавляя потери менее 1% за счет низкого сопротивления. В синфазном они повышают импеданс, блокируя помехи без лишнего нагрева. В российских сетях с гармониками это снижает общее потребление, предотвращая штрафы за превышение норм по ТР ТС.
Нужны ли синфазные дроссели в низковольтных системах?
В низковольтных системах, таких как 12 В в автомобилях или 5 В в USB-устройствах, они необходимы для защиты от наводок от близких источников. Без них помехи вызывают сбои в микроконтроллерах. В России для соответствия ГОСТ Р 51321.1-2007 рекомендуется установка в линиях сигнала, особенно в промышленных контроллерах.
- Для USB-линий: 1 м Гн.
- Для автомобильных: 5-10 м Гн.
- Тестируйте на помехоустойчивость.
Как проверить работоспособность синфазного дросселя?
Проверка включает измерение индуктивности мультиметром в синфазном и дифференциальном режимах: в первом — высокая, во втором — низкая. Используйте осциллограф для оценки подавления помех при подаче тестового сигнала. В лабораторных условиях России применяют анализаторы EMI по ГОСТ Р 55019-2012, выявляя коэффициент затухания не менее 20 д Б.
Заключение
Синфазные дроссели представляют собой ключевой элемент для подавления электромагнитных помех в различных системах, от бытовых до промышленных, обеспечивая селективную фильтрацию без ущерба для полезного сигнала. Их конструкция с противоположными обмотками и различные типы сердечников позволяют адаптировать устройство под конкретные условия эксплуатации, включая российские стандарты и климатические факторы. Анализ преимуществ, ограничений и методов выбора подчеркивает универсальность этих компонентов в обеспечении электромагнитной совместимости.
Для практического применения рекомендуется тщательно оценивать параметры тока, частоты и среды перед подбором, интегрировать дроссели на входных линиях с учетом полярности и регулярно проверять их работоспособность по ГОСТам. Эти шаги минимизируют риски сбоев и продлят срок службы оборудования.
Не откладывайте внедрение синфазных дросселей в своих проектах — это инвестиция в надежность и соответствие нормам, которая защитит системы от помех и повысит эффективность. Начните с анализа вашей схемы сегодня и достигните стабильной работы без компромиссов!
